壁挂式红外辐射采暖加热装置结构设计

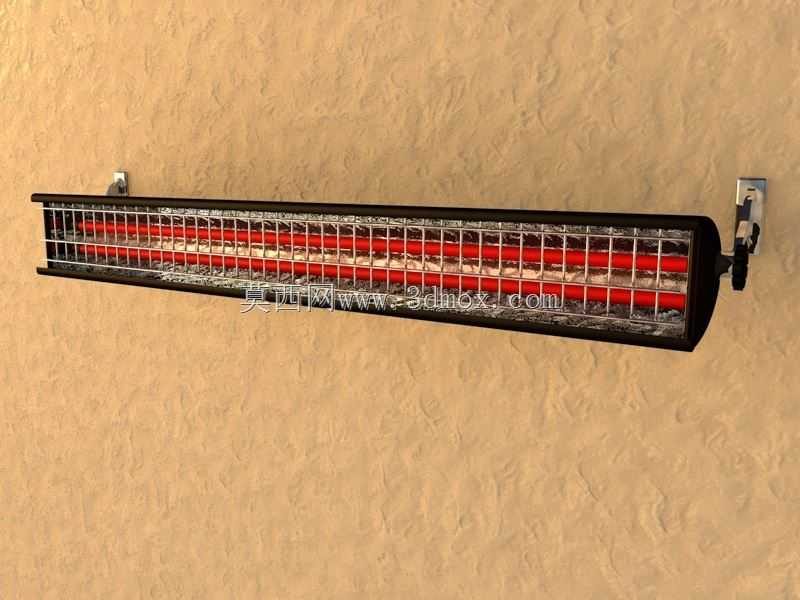

　　这款壁挂式红外加热装置的三维结构设计，首先围绕户外半开放空间的局部采暖需求展开，常见于餐饮门店外摆区、工业车间局部工位、露天休闲区域的定点供暖场景，区别于传统对流采暖设备，它依靠红外辐射直接传递热量，无需加热周边空气介质，在通风条件好、空间开阔的场景下热损耗更低，人员处于辐射覆盖范围内即可快速获得体感升温效果。从结构设计逻辑来看，整机采用长条形卧式布局，核心发热组件沿长度方向排布，外部设置金属防护格栅，格栅间隙经过尺寸校核，既可以避免异物直接接触内部高温发热管，又不会过度阻挡红外辐射的传递路径，格栅采用横竖金属条交错焊接的结构，整体强度足以应对日常使用中的磕碰，同时金属材质的耐高温属性也适配设备长期工作的表面温度工况。

　　设备两端设置壁挂安装支架，支架预留了角度调节的铰接结构，安装时可以根据实际采暖区域的高度、覆盖范围需求，调整设备的俯仰照射角度，安装边界适配常规实体墙面的膨胀螺栓固定方式，支架的安装孔位间距经过标准化设计，无需额外定制安装辅件即可完成墙面固定，整机长度方向的尺寸适配多数商用场景的墙面安装空间，厚度方向突出墙面的距离经过控制，不会对通行空间造成过多占用。设备的外壳采用金属型材弯折成型，截面为半包围结构，将发热组件的背部与侧部完全包覆，一方面可以将背部的无效辐射反射至前方采暖区域，提升热利用效率，另一方面可以隔绝发热组件向墙面方向的热量传递，避免长期高温烘烤对墙面材质造成损伤。内部发热管采用平行排布的方式，

　　每根发热管的固定位置都设置了耐高温绝缘固定座，既可以保证发热管与外壳、防护格栅之间的安全绝缘距离，也能在设备受到轻微震动时避免发热管移位、接触金属部件引发安全隐患。设备的接线端设置在端部支架旁的隐藏区域，走线可以沿墙面暗敷或者穿入线槽，不会破坏安装后的整体外观整洁度。从实际使用的功能特性来看，这种壁挂安装的形式不占用地面摆放空间，相比落地式采暖设备更适合空间局促、人员走动频繁的场景，辐射加热的方式不会带动空气形成明显对流，也就不会在采暖过程中扬起地面浮尘，对于对空气洁净度有一定要求的半开放作业场景适配性更好。设计过程中对整机的重量分布做了平衡校核，壁挂状态下的重心落在安装支架的支撑范围内，长期使用不会出现支架变形、设备下坠的问题，外壳表面的散热结构经过优化，非辐射面的表面温度控制在安全范围内，避免人员误触造成烫伤。
