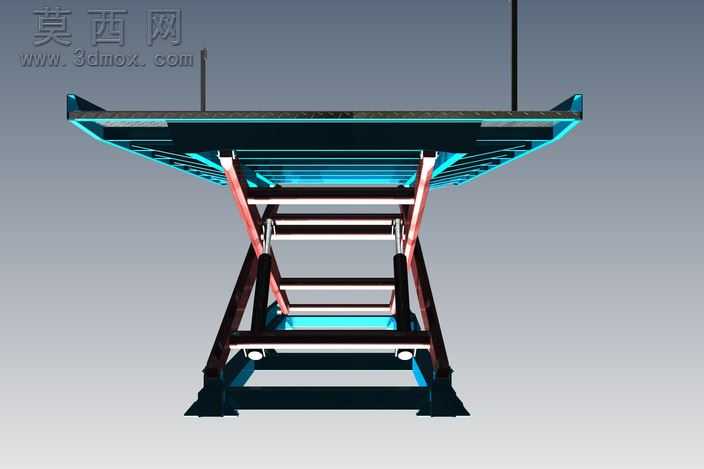

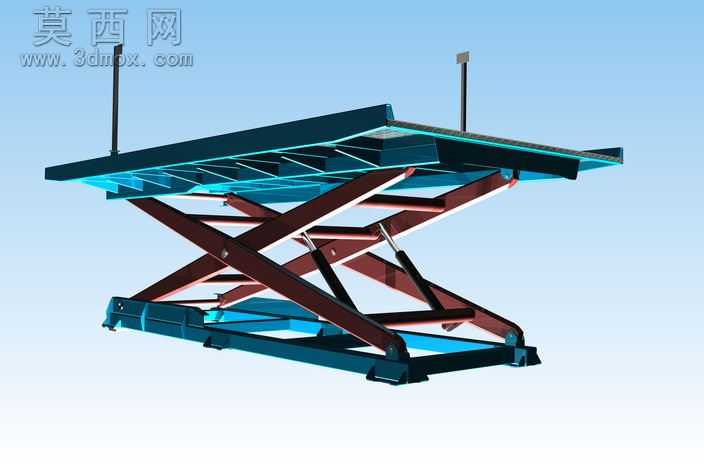

剪式汽车举升机三维结构设计模型

本剪式汽车举升机模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循汽修举升设备的实际工程设计规范，对每一处结构细节都做了精准还原。模型整体分为底部固定基座、交叉剪臂支撑结构、顶部承载平台、液压驱动组件、安全限位装置五大核心部分，各部件之间的装配关系完全匹配实际设备的运动逻辑，可直观演示举升机从最低收纳状态到最高举升位置的完整动作过程。材质渲染阶段，针对不同部件的实际用材做了区分处理：底部基座与剪臂结构采用高强度钢材材质，赋予深棕红与藏蓝的金属漆面效果，还原工业设备的厚重质感；液压油缸部件做了镀铬金属质感处理，表面添加细微的反光与磨损细节，模拟真实液压元件的加工表面；顶部承载平台做了防滑纹理处理，平台边缘添加安全挡边结构，平台表面的防滑齿纹都做了精细建模，还原实际使用中的防滑设计。结构设计上，采用对称式双组剪叉臂布局，剪臂之间通过铰接销轴连接，铰接位置预留了合理的装配间隙，避免运动过程中出现结构干涉；驱动部分采用双液压油缸同步驱动的设计，油缸两端分别铰接在底部基座与中层剪臂位置，通过液压杆的伸缩带动剪臂交叉角度变化，从而实现顶部平台的平稳升降；平台两侧设置了可伸缩的安全限位挡杆，举升到位后可弹出对车辆轮胎进行限位，防止车辆移位，同时剪臂位置设置了机械安全锁止结构，避免液压失压导致平台下坠，充分保障汽修作业的安全。设计过程中充分考虑了设备的实用性与空间利用率，剪式结构在收纳状态下整体高度较低，可嵌入地面安装，不占用车间额外通行空间，举升行程覆盖常规家用轿车与轻型SUV的维修举升需求，平台承载能力按照常规汽修场景的载荷标准做了结构强度匹配，剪臂的截面尺寸、铰接点的位置布局都经过运动仿真验证，确保升降过程平稳无卡顿，各受力部件的应力分布符合工程设计要求，整体模型结构完整，细节丰富，可用于汽修设备的结构演示、方案设计参考以及相关教学场景使用。
