医用外科手术台及配套无影灯结构设计

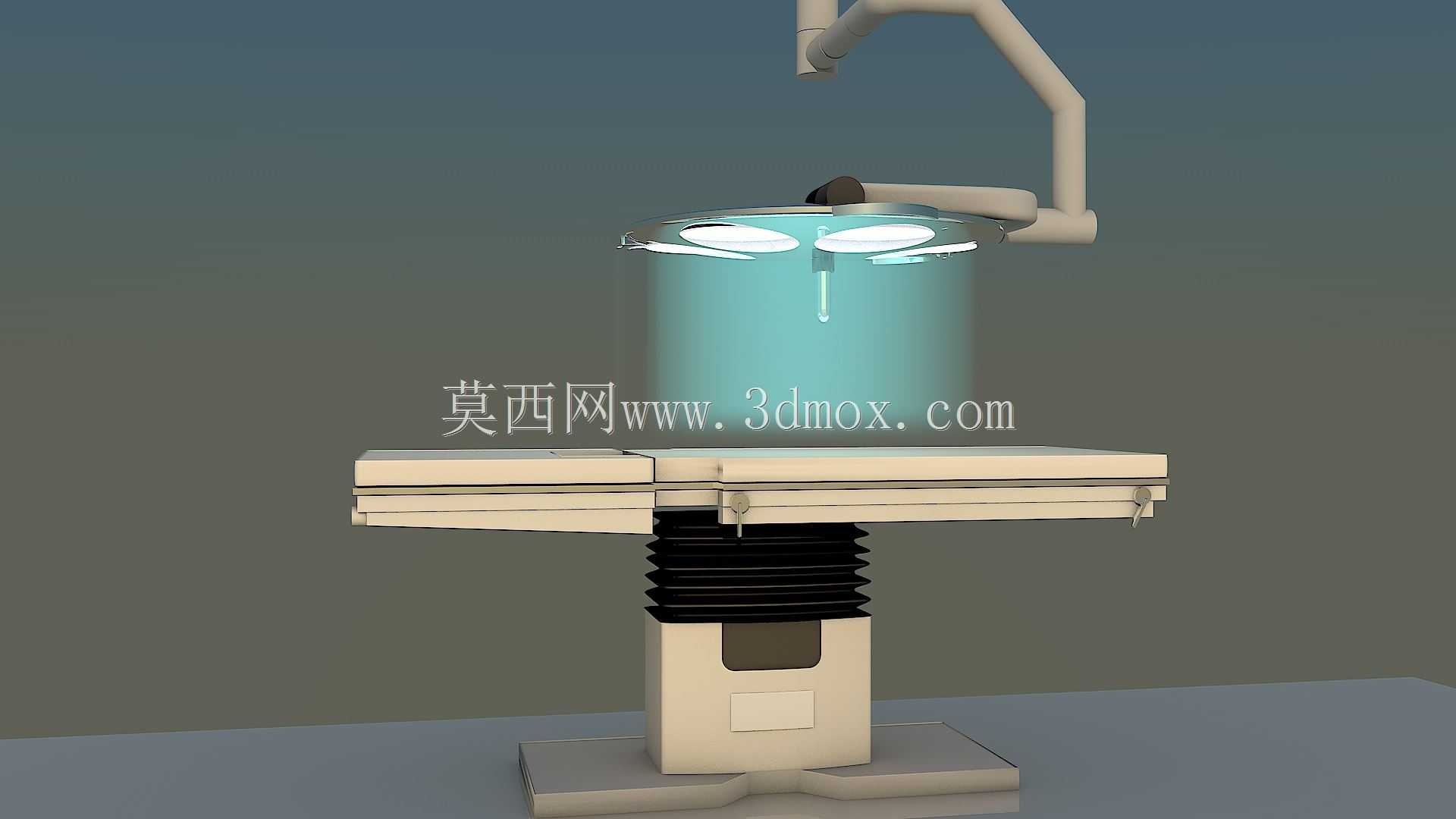

　　这套医用手术台及配套悬臂式无影灯的三维结构，完全围绕外科手术场景的实际操作需求搭建，建模时优先考虑了临床使用中的操作边界与医护人员的动线合理性。台体主体采用分段式升降支撑结构，底部为方形配重基座，安装时需保证基座与地面的接触平面水平度误差不超过1mm/m，避免升降过程中出现台体偏移；基座上方的黑色波纹防护套内部嵌套剪式升降传动组件，可实现台体高度在700mm至1000mm区间内的无级调节，调节过程中台面水平度保持误差不超过0.5度，满足不同身高术者、不同术式的操作高度需求。台面采用分段式模块化设计，可根据手术需求调整头板、背板、腿板的倾斜角度，边缘做圆弧过渡处理，避免磕碰医护人员或划伤无菌铺单，台面整体宽度控制在600mm，

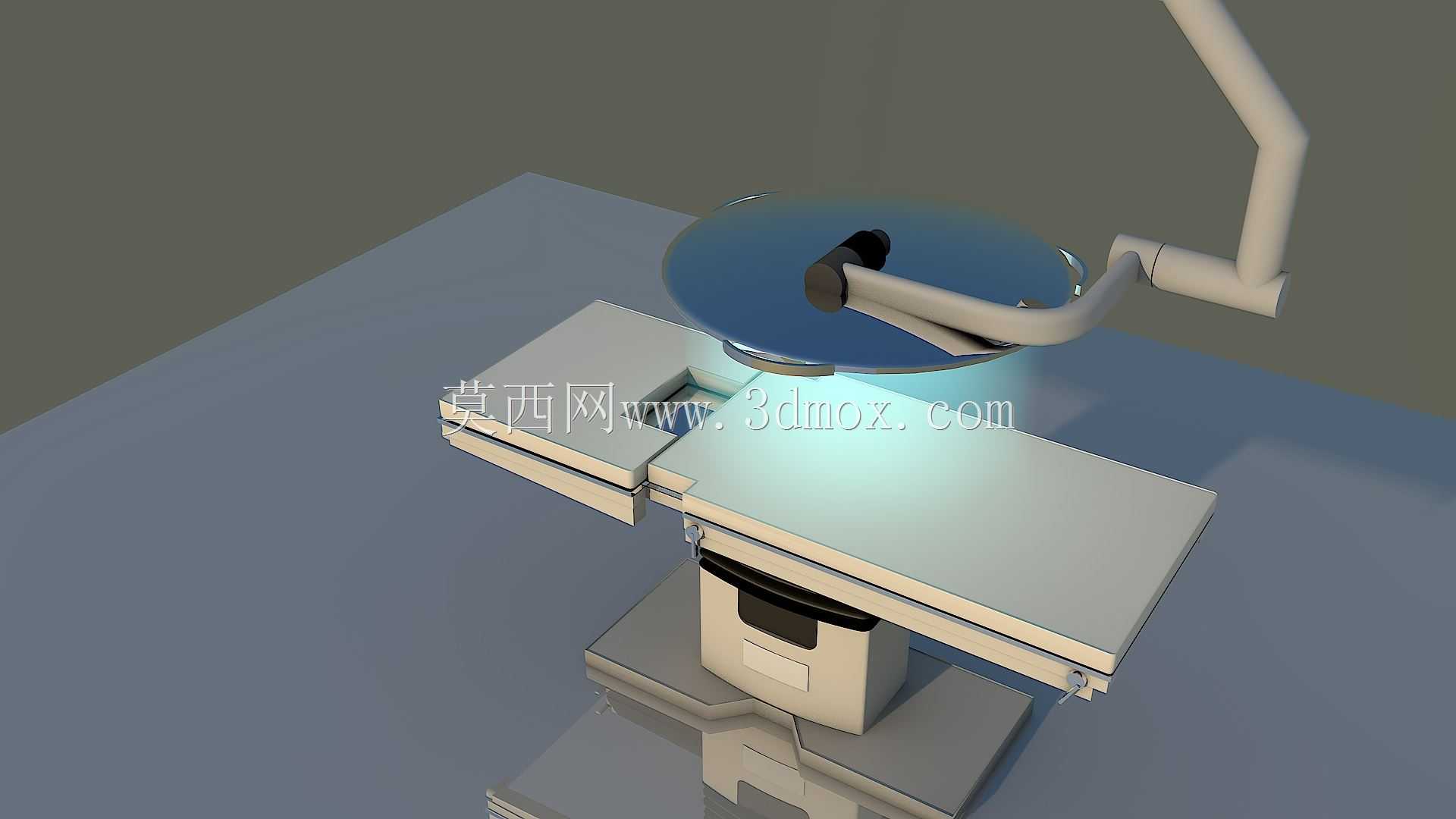

　　长度适配常规成人手术体位摆放需求，两侧预留绑带安装孔位，可快速固定患者体位。配套的悬臂式无影灯通过顶部吊装结构固定，悬臂采用多关节铰接设计，水平旋转覆盖范围可达以安装基座为圆心、半径1800mm的圆形区域，灯头可实现360度俯仰调节，照明光斑可根据术野大小调整直径，灯头下方的操作手柄采用无菌适配设计，可套入无菌套供术者术中直接调整照明位置。建模过程中特意规避了结构干涉问题：悬臂最低下降位置与台面最高升起位置之间预留200mm的安全间隙，避免调整无影灯位置时磕碰台面或术者；台体升降的最大行程处设置机械硬限位，防止传动结构超出行程损坏。整体结构的外露部件均做圆角处理，无尖锐凸起，符合医用设备的安全设计要求，支撑结构内部预留了线缆、气路的走行空间，可适配术中电刀、吸引器等设备的管线布设需求，基座底部预留固定螺栓孔位，可根据手术室地面条件选择膨胀螺栓固定或配重块压重固定两种安装方式，适配不同装修标准的手术室场景。
