户外移动式炭烤烤禽烧烤架结构设计

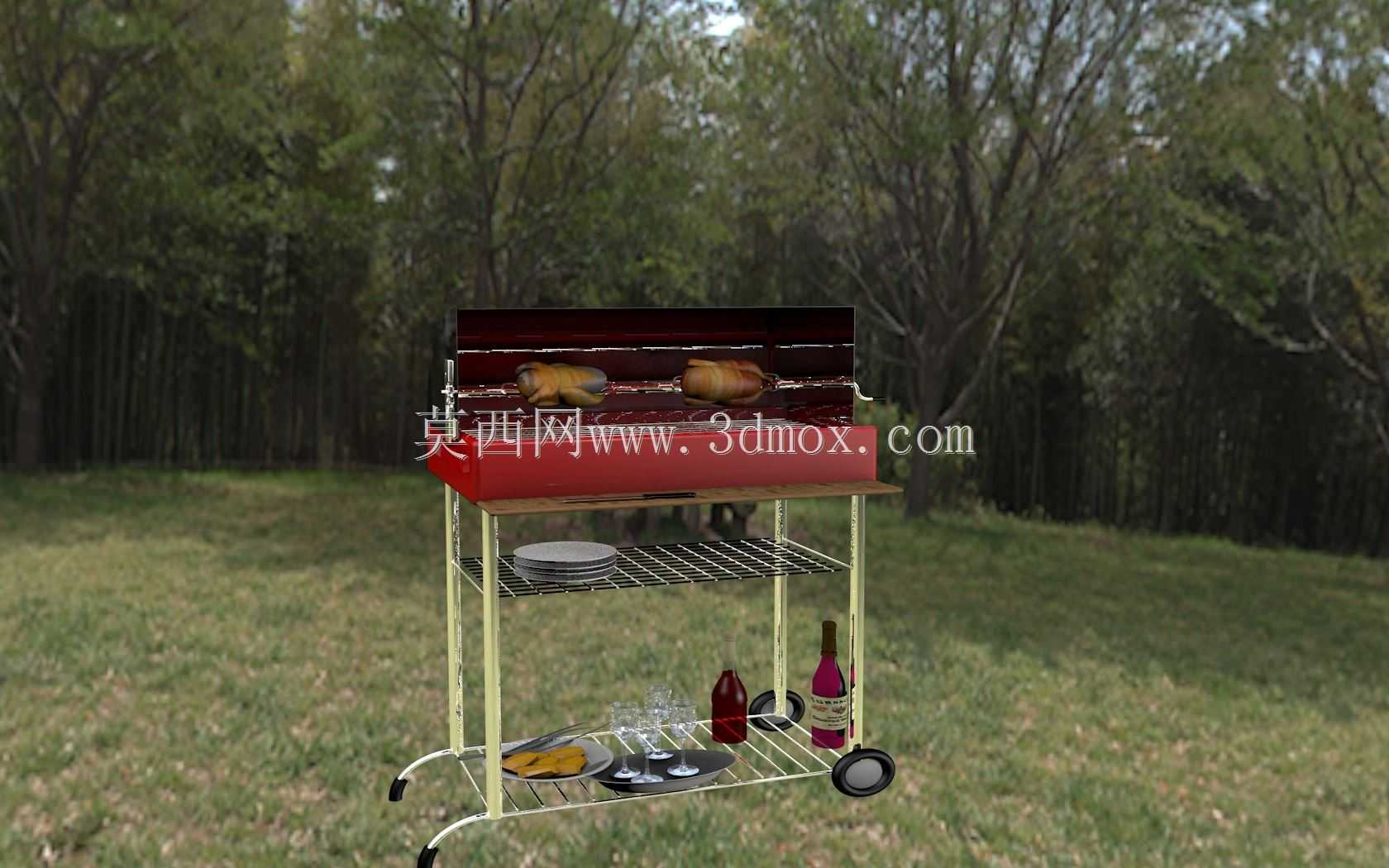

　　这款户外移动式烤禽烧烤架的设计，核心围绕户外聚餐、庭院休闲、营地餐饮这类高频使用场景展开，区别于固定砌筑的烧烤台，整机采用可移动结构设计，底部配置两个定向脚轮与一侧推拉扶手，单人即可完成场地转移，适配草地、露台、露营地等不同非硬化铺装的使用环境，无需额外做基础固定，落地即可投入使用。从功能布局来看，整机采用三层置物的分层结构设计，最上层为封闭炭烤腔体，腔体内部设置旋转烤叉组件，可同时固定两只整禽进行匀速旋转烤制，避免单侧受热不均导致的烤焦、夹生问题，腔体侧壁预留通风调节口，可通过开合度调整控制进氧量，进而调节炭温，适配不同食材的烤制温度需求；腔体下方设置第一层金属网格置物层，可临时放置餐盘、调味罐等随手取用的物件，

　　减少操作时的往返走动；最下层为平面置物层，可放置待烤食材、饮品、餐具等较重物品，三层结构的承重经过受力校核，每层置物架均采用翻边折弯工艺处理，避免放置物品时出现滑落问题。整机的支撑框架采用薄壁金属圆管焊接成型，框架连接处做圆弧过渡处理，无尖锐外露棱角，避免使用过程中出现磕碰划伤，框架的横向支撑间距经过优化，既保证整体结构的抗扭刚度，避免移动过程中出现框架变形，又尽可能控制整机自重，方便单人搬运转移。烤腔主体采用耐高温金属板材冲压成型，腔体边缘做卷边处理，提升结构强度的同时避免割手，腔体与支撑框架之间采用可拆卸螺栓连接，长期使用后可单独拆卸烤腔做深度清洁，也方便更换损耗的烤叉、炭网等易损配件。从安装边界来看，

　　整机落地后的横向占用空间适配常规家用SUV的后备箱装载尺寸，无需拆解即可直接放入，扶手高度符合成年人立姿操作的人机工程学尺寸，烤制操作时无需过度弯腰，长时间操作也不易产生疲劳；底部脚轮采用橡胶材质，移动时不会刮伤露台地砖、草坪铺装面，非移动状态下脚轮自带的锁止结构可固定整机位置，避免烤制过程中设备出现滑移。烤腔的内部净尺寸经过测算，可同时容纳两只成年整鸡烤制，也可根据需求拆除烤叉组件，替换为烤网用于烤制其他食材，实现一机多用的使用需求，腔体顶部的挡烟结构可引导油烟向上散逸，减少操作时油烟直扑面部的问题。
