清真屠宰场牛羊屠宰切割作业区布局

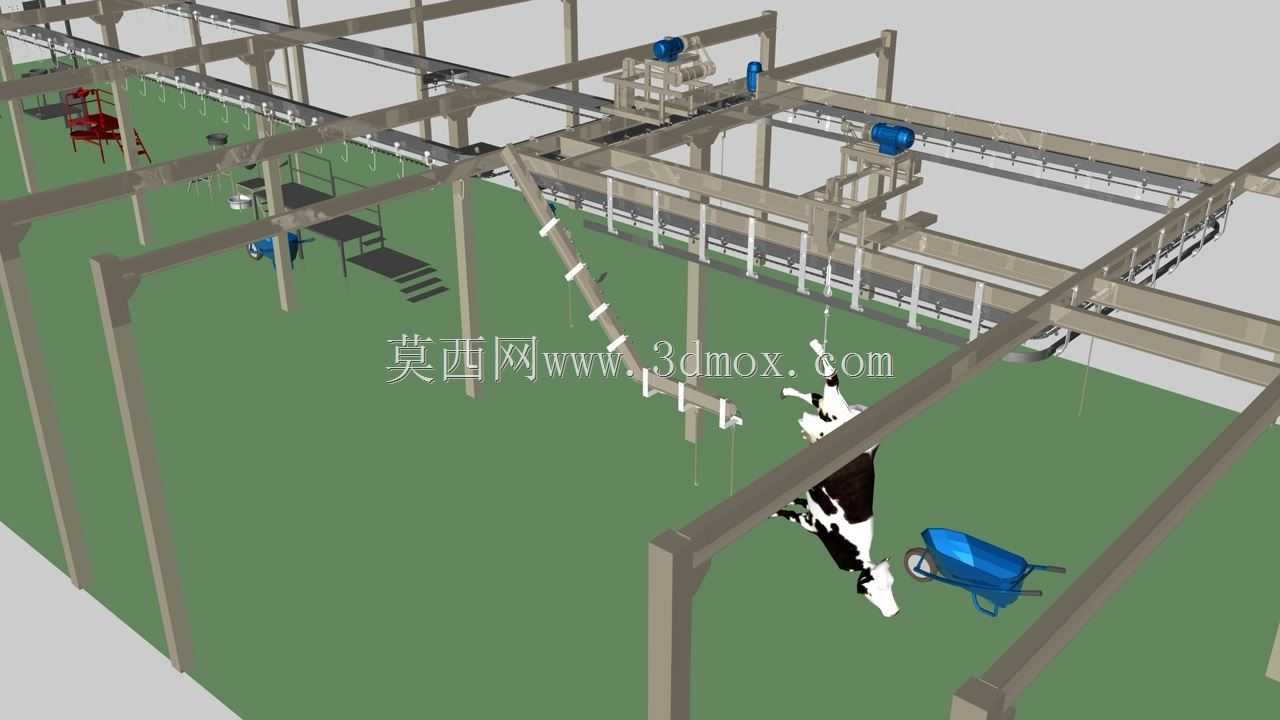

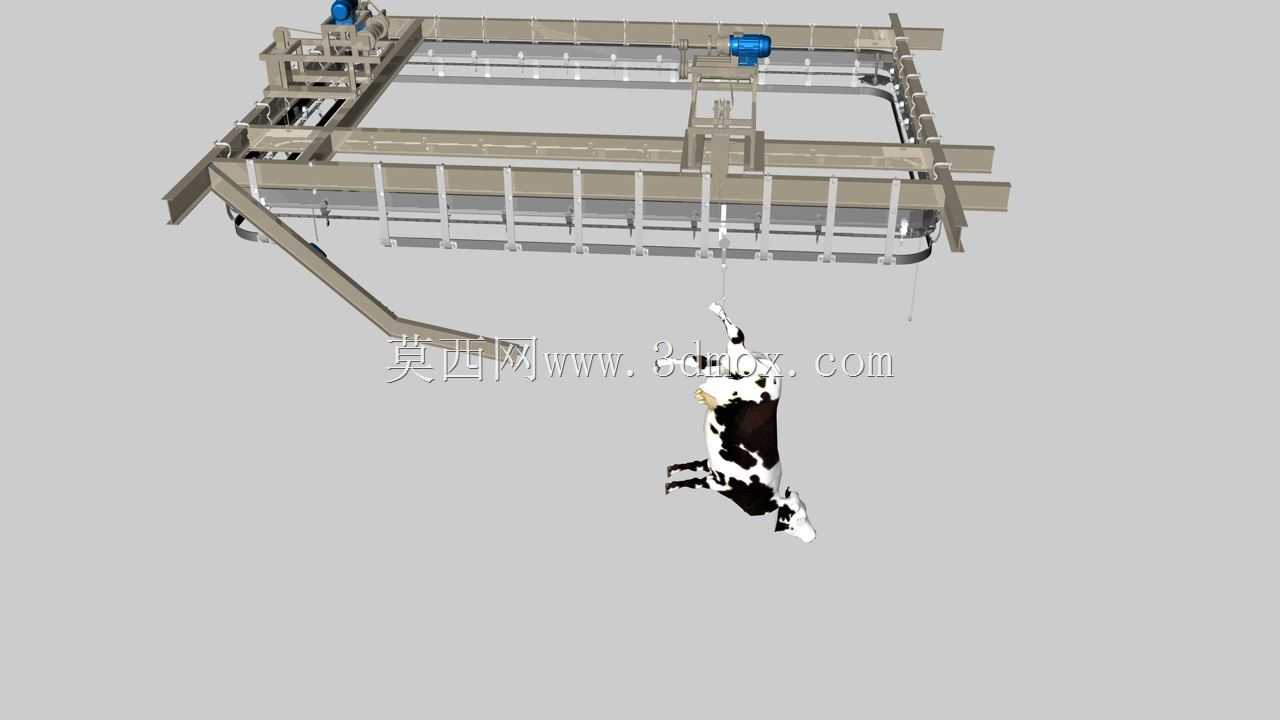

　　这套三维布局针对清真畜禽屠宰加工的切割工段做了全流程空间排布，完全遵循清真屠宰的作业动线要求，从致昏放血后的胴体吊挂输送，到后续的剥皮、分体、修整、检验各工位的衔接都做了空间预留，避免不同工序间的交叉干扰。整体采用高架钢结构支撑的吊挂输送轨道作为核心输送载体，轨道沿车间长向布设，主轨道旁预留多个分支接驳位，可对应不同加工工位的暂停作业需求，轨道安装高度匹配成年牛胴体吊挂后的底部离地间隙，既保证作业人员操作时的抬手舒适度，也避免胴体触碰地面造成污染。车间地面做了明确的功能分区，绿色地面区域为核心作业区，两侧排布的操作工位台高度适配站立作业的人机工程要求，工位旁预留了废弃物暂存、工具放置的空间，

　　图中可见的手推车位置对应下脚料转运的固定停靠点，避免转运过程中遮挡主作业通道。设计阶段优先考虑了胴体输送的流畅性，主轨道的转弯半径适配大重量牛胴体的输送转弯需求，轨道上的驱动装置点位做了均匀分布，避免长距离输送出现的卡滞、负载不均问题，支撑立柱的布设位置避开了各工位的操作正面，所有立柱都做了圆角防护处理，防止作业过程中磕碰。安装边界方面，整体布局适配常规大跨度工业厂房的柱网间距，高架轨道的支撑立柱底部与地面做预埋固定，顶部与厂房承重梁做辅助拉结，保证满载输送时的结构稳定性，车间两侧预留的通行通道宽度满足物料转运车的双向通行需求，各操作工位之间的间距足够两名作业人员同时操作不互相干扰。这套布局还考虑了不同加工环节的卫生防护需求，

　　各工位旁预留了清洗消毒点位的安装空间，输送轨道下方设置了接污槽的安装位，可将作业过程中产生的污水、废弃物统一导流至处理端，避免在车间地面漫流。针对清真屠宰的特殊作业要求，整个作业区的动线完全单向流转，不存在反向迂回的路径，从胴体进入切割区到成品转出区全程无交叉，符合食品加工的卫生规范要求，工位排布时将精细修整工位设置在光照条件更好的区域，检验工位紧邻成品输出端，方便对加工完成的胴体做最终核验。
