空心轴齿轮减速电机三维结构设计

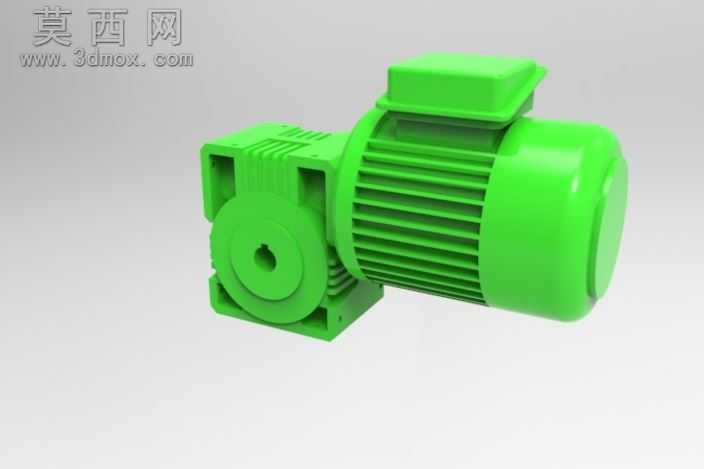

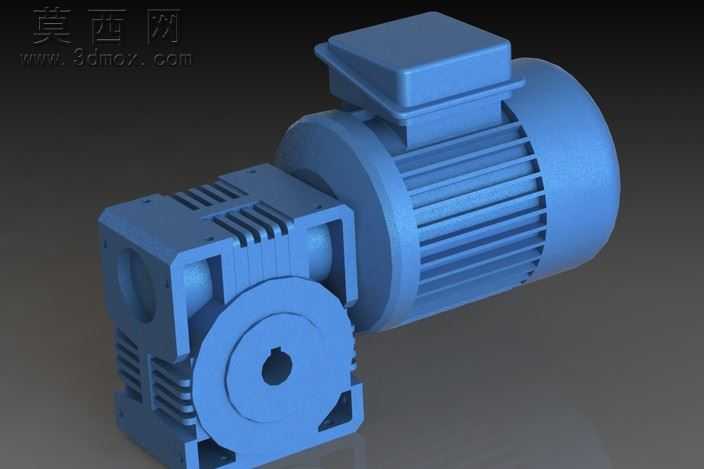

本作品为空心轴齿轮减速电机的三维数字化设计模型，整体采用一体化集成式结构布局，将驱动电机单元与齿轮减速传动单元进行紧凑化整合，有效缩减了传统分体式传动结构的安装占用空间，适配对安装尺寸有严格限制的工业传动场景。建模过程中严格遵循机械传动设计规范，对电机本体与减速箱体的衔接定位结构做了精准还原：电机端的散热筋结构沿机壳周向均匀排布，既还原了真实电机的散热结构特征，也通过规整的筋条排布提升了模型整体的视觉质感；接线盒采用凸起式方形结构设计，与机壳的衔接处做了过渡圆角处理，避免尖锐棱角带来的加工与装配安全隐患。减速箱部分采用蜗轮蜗杆搭配齿轮组的传动结构设计，空心输出轴的内孔结构做了精准的特征还原，可直接适配穿轴式安装需求，省去额外的联轴器连接环节，大幅提升现场装配的便捷性。箱体表面的加强筋结构沿受力方向排布，在不额外增加箱体壁厚的前提下提升了整体结构刚性，可有效抵御传动过程中产生的径向与轴向载荷，降低箱体形变风险。模型在材质渲染上采用统一的工业蓝哑光质感，还原了工业级减速电机常用的喷塑表面处理效果，各结构衔接处的装配间隙做了符合真实生产公差的预留，既保证了模型视觉上的装配严合度，也符合实际机械加工的公差设计逻辑。设计过程中充分考虑了产品的实际使用需求，对减速箱的观察位、安装固定孔位都做了1:1的特征还原，可直接用于产品结构验证、安装干涉检查、教学演示等场景，也可作为非标传动设备选型阶段的参考模型，帮助设计人员快速完成设备整体布局的方案搭建，缩短前期设计的周期。
