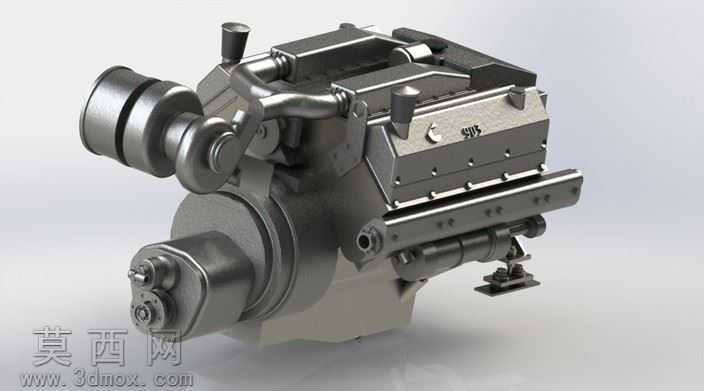

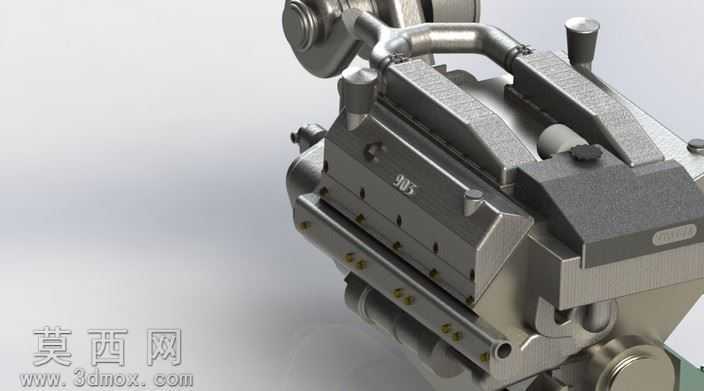

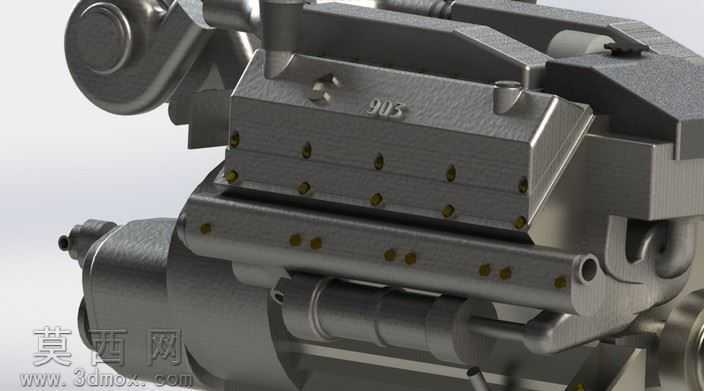

康明斯vt-903-m引擎三维结构模型

该模型为康明斯vt-903-m引擎的三维建模作品，建模过程中严格参照该型号柴油引擎的真实结构比例进行还原，首先通过对引擎整体轮廓的草绘定位，确定缸体、曲轴箱、气门室盖、前端轮系、侧置管路等核心部件的相对位置与尺寸比例，保证整体装配关系符合真实引擎的机械逻辑。建模阶段对缸体表面的螺栓孔位、加强筋结构、安装吊耳都做了精细化的特征还原，没有省略关键的装配定位结构；前端的皮带轮、张紧轮、传动轮毂采用回转体特征建模，精准还原轮系的槽型结构与安装同轴度，侧置的进气管路采用扫掠特征完成，还原管路的弯折弧度与法兰连接结构，气门室盖表面的标识、散热鳍片也做了对应刻画，保证外观辨识度。材质渲染阶段，针对引擎不同部件做了差异化的材质分配：缸体主体采用铸铁哑光金属材质，调整粗糙度参数还原铸铁件的磨砂质感，金属反射度控制在较低区间避免过度反光；管路、螺栓等部件采用亮面金属材质，适当提高反射强度区分于缸体材质；部分密封垫片、减震脚垫采用橡胶类哑光材质，通过调整漫反射颜色与粗糙度参数，还原橡胶件的哑光质感，不同材质的边界清晰，没有出现材质串位的问题。结构设计上完整还原了该款V型引擎的布局特征，各部件的装配层级清晰，可直观观察到引擎外部的附件排布逻辑，包括侧置的燃油管路接口、前端的动力输出轮系、顶部的气门机构外盖、底部的安装固定支座，所有外部接口的位置都与真实引擎保持一致，能够直观展现该款引擎的外部结构特征。建模过程中对部件的衔接处做了精细化处理，避免出现面重叠、缝隙错位等建模问题，整体模型的布线规整，曲面过渡自然，既保证了外观的还原度，也清晰呈现了该款工业引擎的机械结构特点，能够直观展现康明斯该型号引擎的外部构造与部件组成。
