卧式火管式工业加热炉三维结构模型

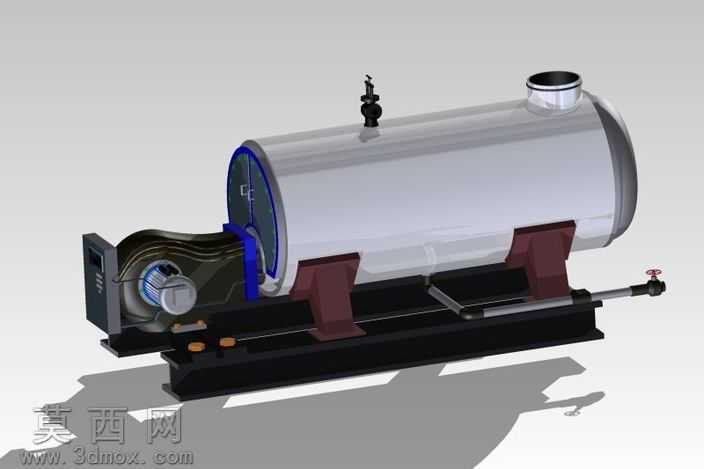

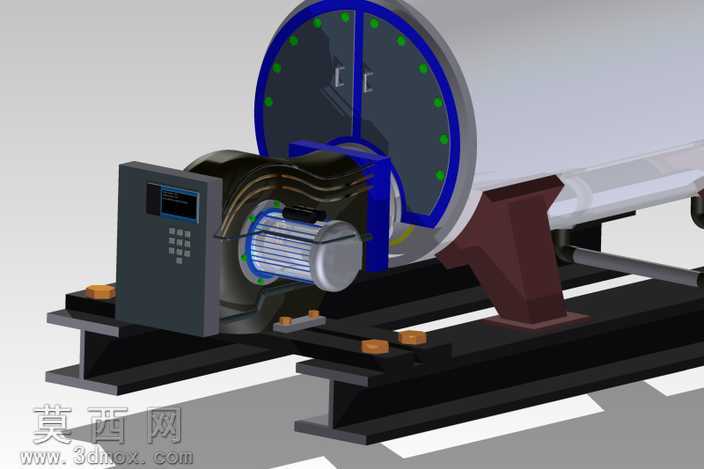

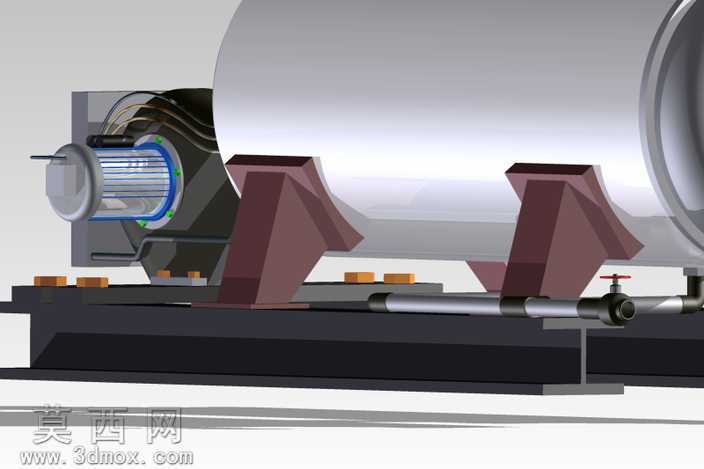

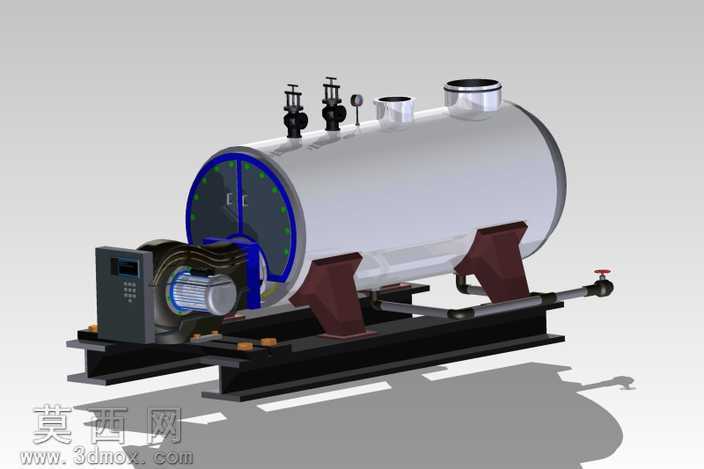

本模型采用Autodesk Inventor软件完成全参数化三维建模，整体为卧式火管式加热炉结构，建模过程严格遵循工业锅炉类设备的实际设计规范，完整还原了设备的全部核心组成部件。模型主体包含卧式圆柱形承压炉体、前端燃烧机组、鞍式支撑支座、管路阀组、顶部阀件接口等结构，各部件间的装配关系完全匹配实际设备的安装逻辑，可直接用于装配干涉校验、结构展示与工程参考。材质渲染方面，炉体外壳采用哑光银灰色金属材质模拟碳钢承压壳体的质感，前端燃烧机组外壳做深灰哑光工业涂装处理，支撑支座采用红棕色防锈漆质感，底部机座做黑色氧化金属质感，顶部阀件、管路接口分别做发黑处理与金属抛光质感区分，不同部件的材质差异清晰可辨，渲染光影柔和自然，能够直观呈现设备的真实外观特征。结构设计上，炉体为两端带椭圆封头的圆柱筒体结构，前端封头开设燃烧器安装接口，顶部设置排气与安全附件接口，底部通过两个鞍式支座固定在整体机座上；前端燃烧机组集成了风机、燃烧头、控制模块等组件，与炉体通过法兰结构实现密封连接，机座侧面设置了带手轮的管路调节组件，各部件的连接位置、尺寸比例均参考实际火管炉的设计参数设定，无结构错位与比例失真问题。建模过程中对炉体内部的火管排布空间、燃烧腔容积做了符合行业规范的预留，外部附件的安装位置充分考虑了实际操作与维护的便利性，支撑支座的间距设计符合卧式容器的承重分布要求，整体模型结构完整，细节丰富，既可以用于热能工程相关的教学演示，也可作为同类设备设计开发的参考蓝本，帮助设计人员快速梳理卧式火管炉的整体结构布局，缩短前期方案设计的周期。
