海上油气田水下井口扶正导向架结构

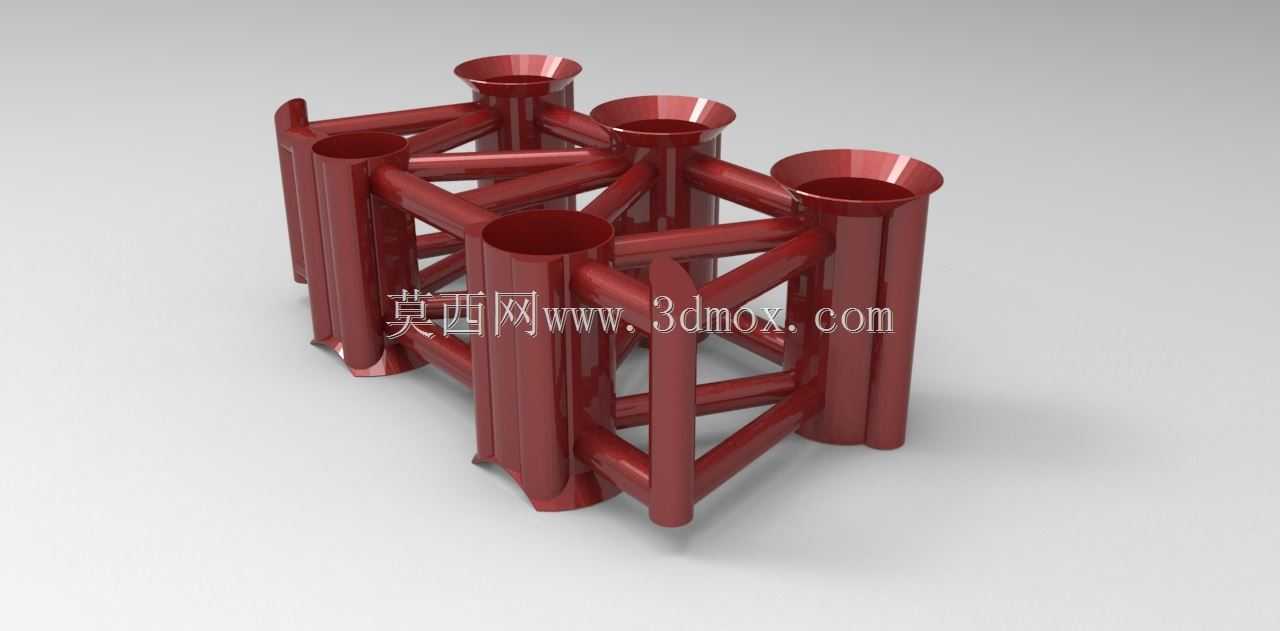

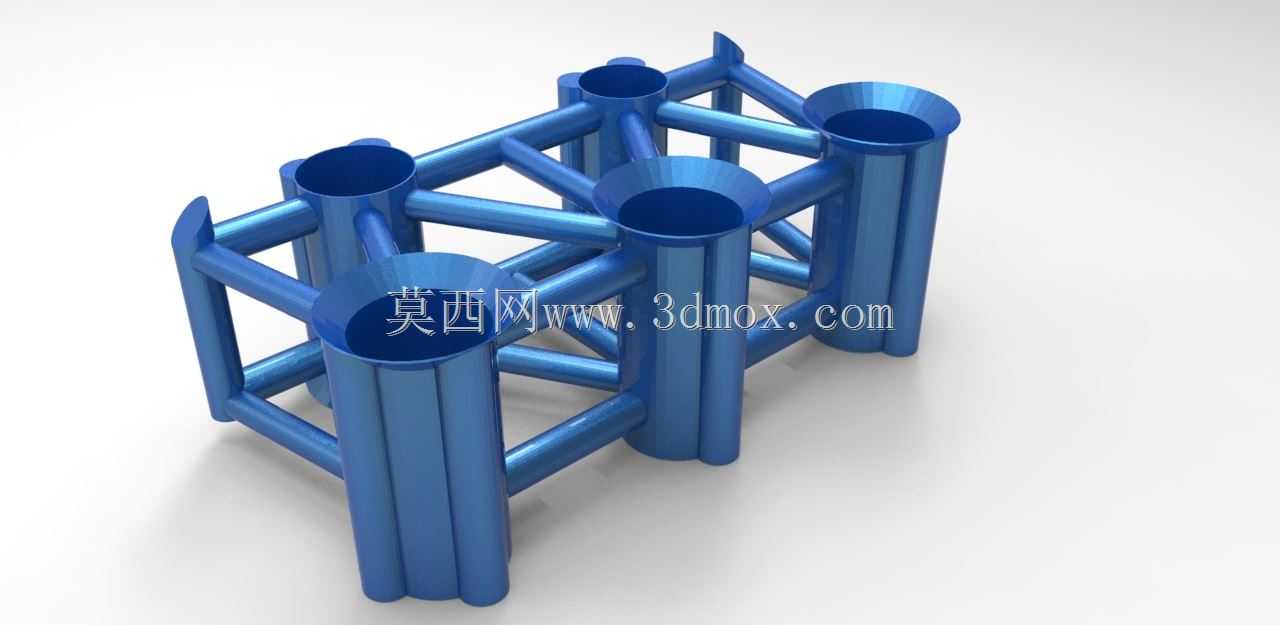

　　在海上油气田钻完井及平台回接作业场景中，水下井口的精准对接是保障后续生产管柱顺利下入、井口密封系统可靠安装的核心前提，这类扶正导向结构正是为解决水下井口对位偏差、管柱下入偏移问题设计的专用承载导向部件。从结构设计逻辑来看，整体采用多根竖向导向筒搭配空间桁架式连接筋的布局，竖向导向筒的内壁做了大角度喇叭口导入段设计，当上部平台下放的生产管柱、回接工具接近水下井口时，即使存在海流扰动带来的厘米级横向偏移，也能顺着喇叭口的锥面滑入导向通道，无需水下机器人反复调整对位，大幅压缩水下作业的窗口期占用。空间桁架的连接筋采用三角形稳定排布，每根斜向筋与竖向筒的连接节点都做了圆弧过渡处理，避免应力集中，

　　同时整个结构的镂空设计可以有效降低海流冲击带来的侧向载荷，减少长期服役过程中结构疲劳损伤的风险。从安装边界来看，该结构的底部定位面完全匹配水下井口基盘的预装卡槽，安装时只需将底部定位销对准基盘的对应销孔即可完成就位，不需要额外的水下焊接作业，适配多数现役浅海油气田的井口基盘安装尺寸。竖向导向筒的内径预留了足够的工具通过间隙，可兼容常规尺寸的生产套管、修井工具的起下作业，不会出现工具剐蹭筒壁的问题。在实际作业过程中，该结构除了承担导向扶正功能外，还能为水下井口提供额外的侧向支撑，抵消部分海流、平台漂移带来的横向作用力，保护井口的密封总成不受偏载损伤。设计阶段针对不同海域的海流载荷数据做了对应的结构强度校核，

　　桁架杆件的壁厚选取兼顾了结构强度与水下重量控制，避免结构过重导致吊装下放难度提升，同时也不会因为结构过柔出现导向精度不足的问题。整个结构的外轮廓没有突出的尖锐棱角，所有外露边都做了倒钝处理，防止水下作业过程中刮伤ROV的脐带缆或者作业人员的潜水装备，适配水下无人作业与载人潜水作业的双重安全要求。
