工业真空多层吸盘吸持执行组件

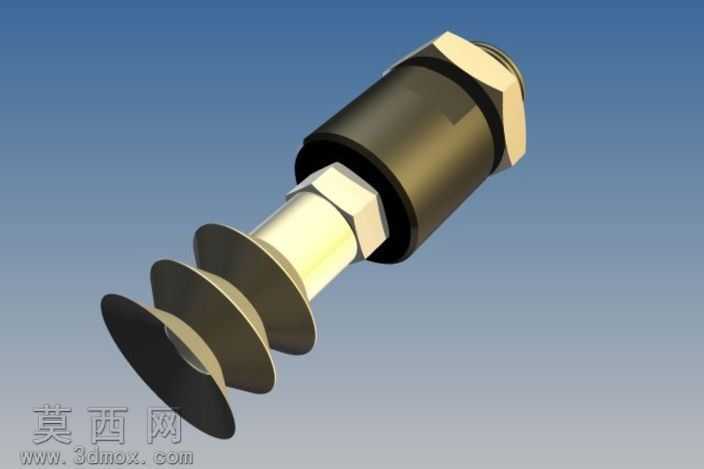

本模型为工业气动真空吸持组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循气动执行元件的实际装配逻辑，对各部件的配合公差、装配层级进行了精准还原，整体模型无破面、无冗余几何特征，可直接用于装配验证、运动仿真与工程出图场景。模型渲染阶段采用工业产品写实渲染方案，针对不同部件的材质特性匹配了对应的材质参数：金属杆体与锁紧螺母部分采用哑光镀锌金属材质，还原了五金机加工件的细腻金属质感与表面轻微的漫反射特性；中部的缸体部分采用黑色硬质阳极氧化铝合金材质，表现出硬质氧化层的低反光、深色调磨砂质感；前端的多层吸盘部分采用黑色丁腈橡胶材质，还原了橡胶材质的半哑光、高阻尼的视觉特性，同时通过光影调整突出了多层吸盘唇边的薄壁结构特征。结构设计上，该吸持组件采用三段式同轴布局，后端为标准外螺纹气动接口，可直接匹配常规气动管路接头，接口处设置六角锁紧螺母结构，方便安装时的扳手紧固操作；中部为真空发生与缓冲集成缸体，内置的缓冲行程可在吸持接触工件时提供柔性退让，避免刚性接触损伤工件表面；前端采用三层波纹式吸盘结构，相比单层吸盘拥有更大的压缩行程与曲面适配能力，可适配平面、轻微弧面等不同形貌的工件表面，多层唇边结构在抽真空时可形成多道密封环，大幅提升吸附稳定性，即使工件表面存在轻微不平整也能保证可靠的真空密封。设计思路围绕工业自动化拾取场景的通用需求展开，兼顾了安装便捷性、吸附可靠性与工件防护需求，整体结构紧凑，同轴度精度高，可广泛应用于电子组装、物料搬运、包装分拣等自动化工位的拾取执行端，模型完整还原了各零件的可拆卸结构，可用于产品结构教学、气动系统方案演示、非标设备选型参考等场景，各部件的尺寸参数均参考行业通用规格设定，具备较高的实际参考价值。
