视错觉木质穿钉榫卯结构摆件

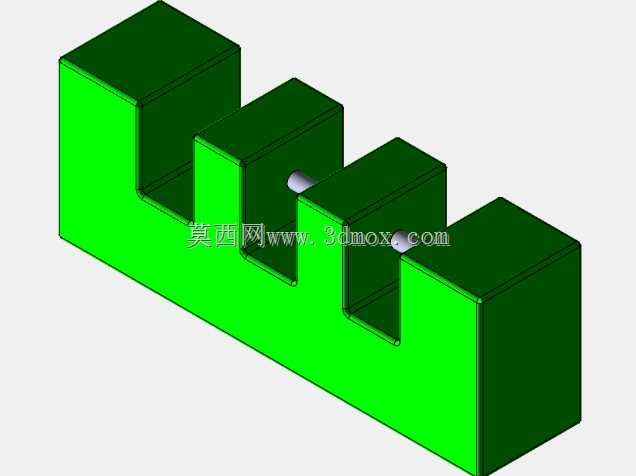

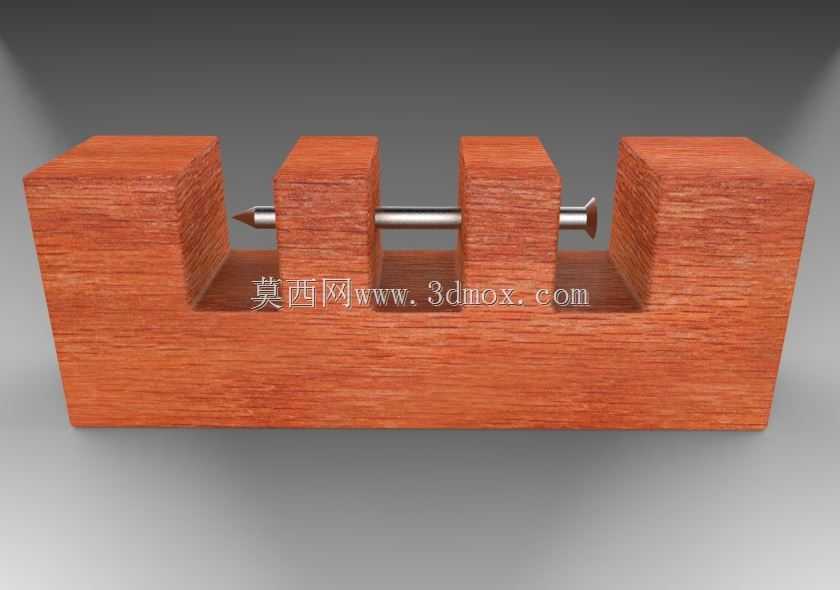

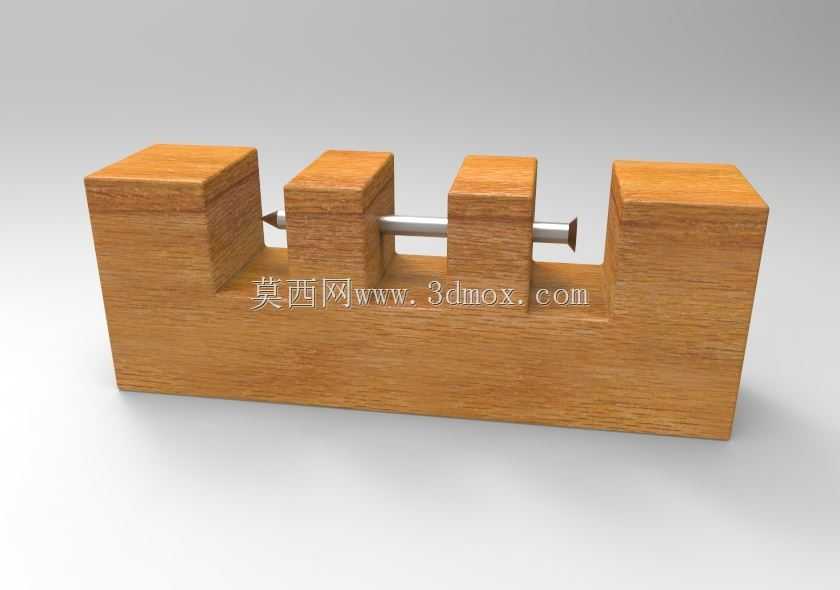

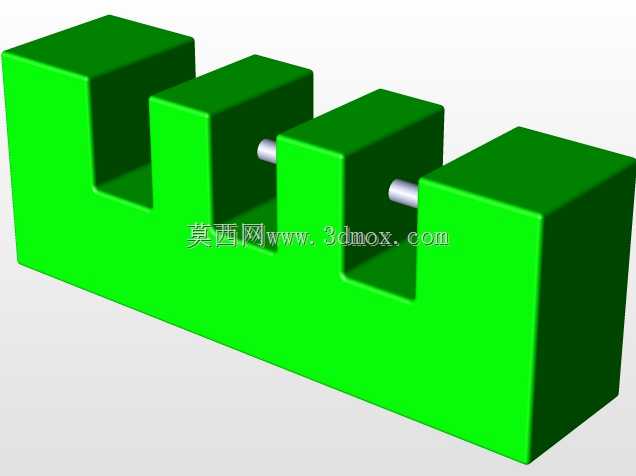

　　这款视错觉木质结构件常被用作机械结构原理展示教具、创意益智摆件，也可作为结构设计人员拓展空间思维的参考样件，在科普展馆、机械原理教学场景中，能直观展现空间错位结构的视觉误导效果，帮助学习者打破常规结构装配的思维定式。从功能特性来看，该结构利用视觉透视误差与构件的错位排布，营造出金属钉横向贯穿三个凸起木块却被中间木块阻挡的不可能视觉效果，实际构件间采用隐藏式榫卯拼接，金属钉与木块的配合预留了合理的滑动间隙，既保证外观上的严丝合缝，又能实现结构的稳定装配，不会出现松脱晃动的问题。设计过程中，首先要确定整体基座的长宽高比例，基座长度控制在120mm左右，宽度40mm，高度35mm，四个凸起木块的宽度统一为25mm，

　　相邻凸起的间隙控制在18mm，刚好容纳直径8mm的金属钉穿过，所有木质构件的边缘都做了R1.5的圆角处理，避免尖锐棱角带来的磕碰风险，同时还原实木摆件的温润质感。结构设计的核心在于中间两个凸起木块的内部错位开槽，金属钉并非整根贯通，而是分为两段分别嵌入两侧木块的预留孔位，中间段通过隐藏的木质卡扣固定在凸起木块内部，从正面观察时，两段金属钉的轴线完全重合，配合木块表面的木纹连续处理，形成整根穿钉的视觉错觉。安装边界方面，该结构无需额外固定件，所有木质构件通过过盈配合与隐藏卡扣完成装配，装配完成后整体外轮廓无突出连接件，可直接放置在水平台面上使用，底部做了0.5mm的浅槽防滑处理，放置时不会轻易滑动。

　　建模过程中需要重点处理木纹纹理的连续映射，保证相邻构件拼接处的木纹走向自然衔接，避免出现纹理断裂暴露结构破绽，金属钉的端面做了轻微的倒角处理，模拟真实金属钉的冲压端面质感，木质构件的表面粗糙度设置为Ra1.6，还原实木打磨后的细腻触感，同时不会过于光滑失去木质材质的真实质感。
