机器人车身骨架用工业铝型材结构设计

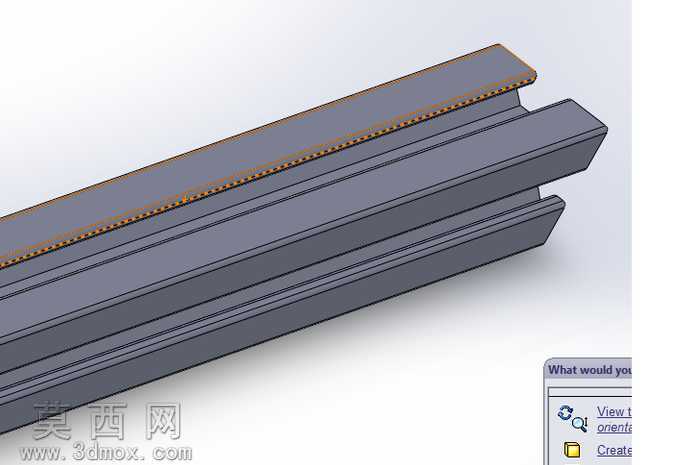

本模型为面向机器人车身骨架应用场景设计的工业铝型材，建模阶段采用SolidWorks软件完成全参数化三维构建，首先基于铝型材挤压成型的工艺特性，绘制精准的截面草图，严格匹配工业铝型材的槽口标准尺寸、壁厚参数与棱边倒角规范，通过拉伸特征生成型材的基础主体结构，过程中对型材的多道平行卡槽、侧边定位凸台进行单独特征细化，确保各安装位的尺寸公差符合机械装配要求，避免后续装配出现干涉问题。材质设置阶段，为模型赋予工业铝合金的哑光金属材质，调整材质的反射率、粗糙度参数还原阳极氧化处理后的铝型材表面质感，同时对型材的棱边添加微小的圆角过渡特征，还原真实铝型材挤压生产后的边缘工艺效果，避免尖锐棱角带来的不真实感。渲染阶段采用工作室环境光布局，通过主光源勾勒型材的长条形结构轮廓，辅助光源补亮卡槽内部的暗部细节，清晰呈现型材的多腔体平行结构、卡槽的排布规律与端面的截面形态，让观看者可以直观识别型材的安装适配特征。设计思路上，该铝型材针对机器人车身骨架的轻量化、高刚性需求进行结构优化，采用多道平行加强筋的腔体结构，在降低型材整体重量的同时保证纵向的抗弯、抗扭强度，表面预留的标准卡槽可直接适配工业铝型材专用的紧固件、连接件，无需额外打孔加工即可完成机器人车身框架的快速拼接组装，型材的截面尺寸经过力学仿真验证，可满足机器人车身搭载各类元器件时的承重需求，同时铝合金材质本身的耐腐蚀特性也能适配不同作业环境下的机器人使用需求，整体结构兼顾了装配便捷性、结构强度与轻量化要求，可直接用于机器人车身骨架的方案设计、装配模拟与选型参考。
