巴哈赛事专用小型内燃动力装置结构

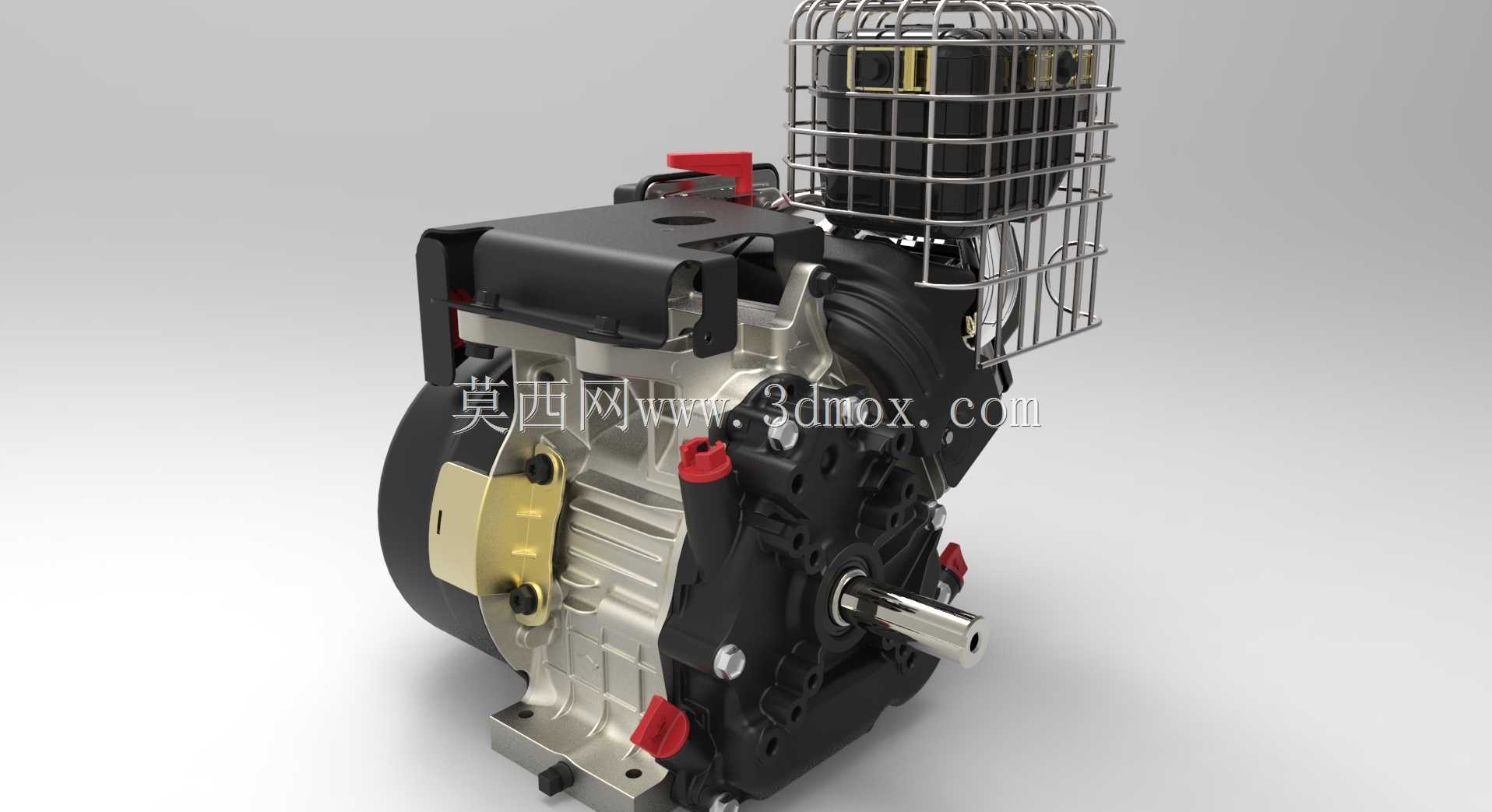

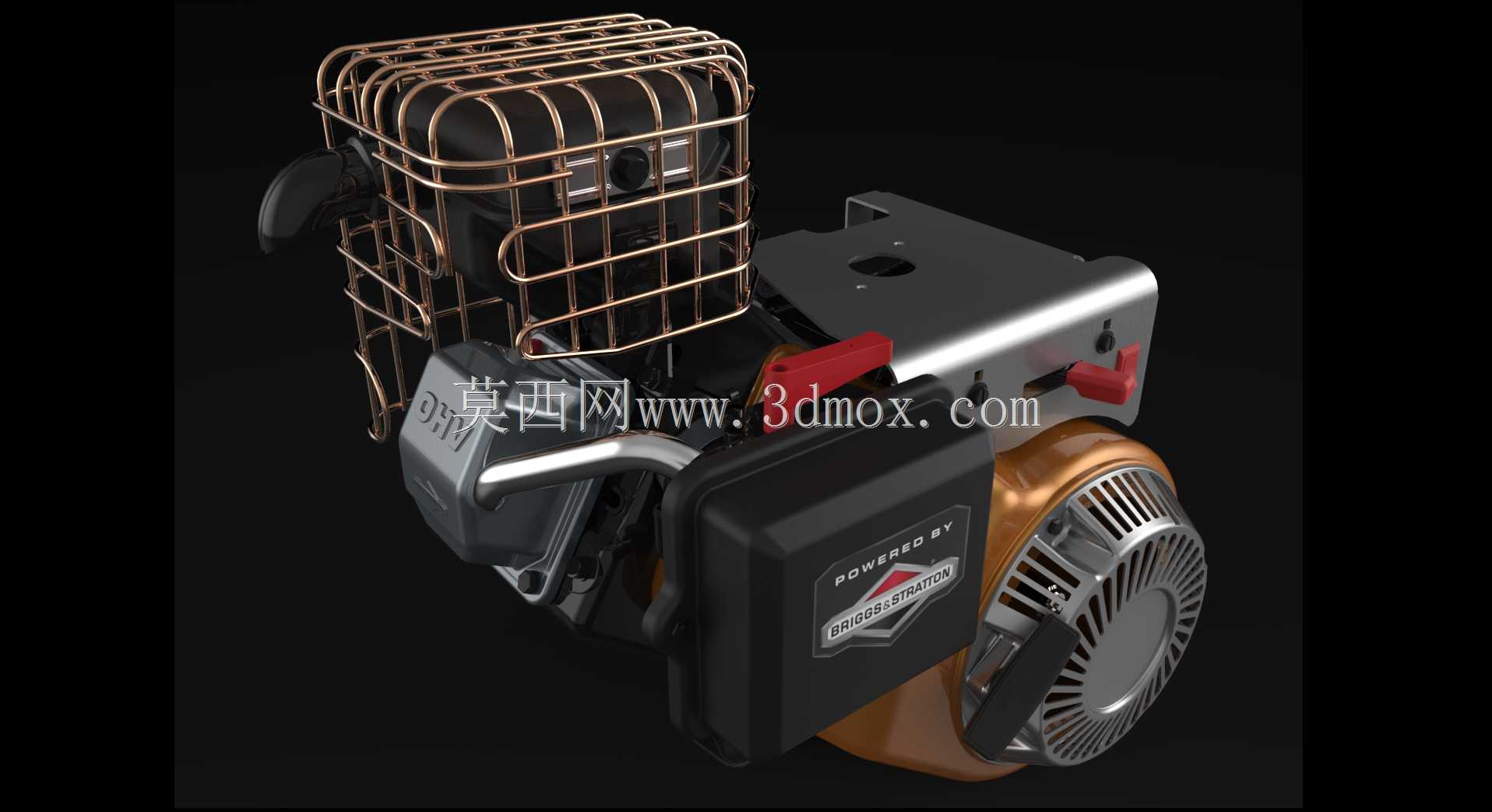

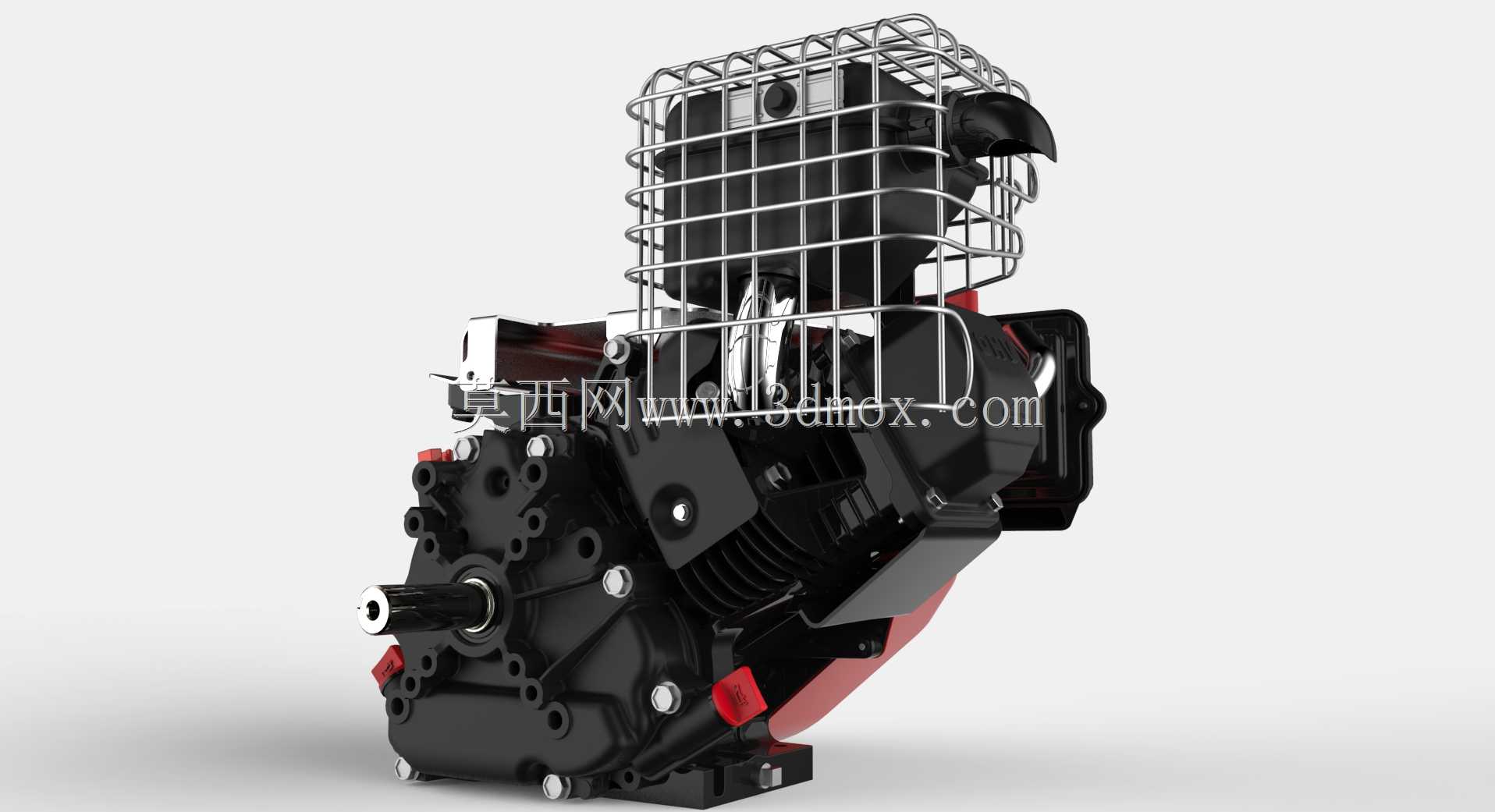

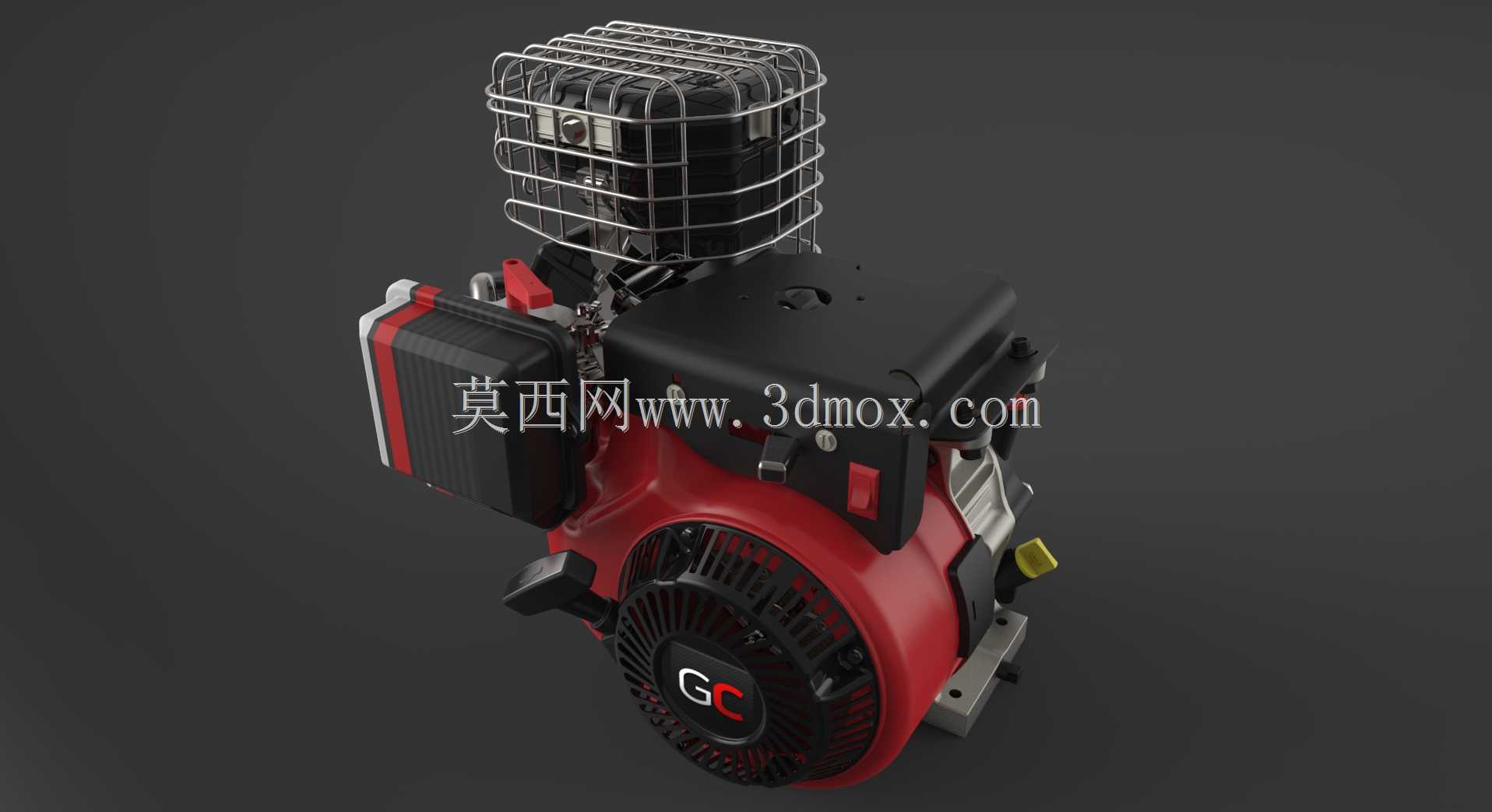

　　这套动力装置的结构设计完全围绕巴哈越野赛事的极端使用场景展开，核心输出轴采用标准花键结构，可直接对接赛事专用的CVT变速系统，输出端的安装法兰孔位完全匹配巴哈赛车车架的通用安装基准，安装面的平面度公差控制在0.05mm以内，避免动力传递过程中出现同轴度偏差带来的额外振动。整机的外部防护结构做了针对性优化，顶部的金属防护笼采用直径6mm的圆钢弯折焊接而成，网格间距控制在30mm，既可以阻挡越野行驶中飞溅的碎石击打顶部的油箱与点火模块，又不会遮挡散热风道，保证高负荷运转时的空气流通效率。机体侧部的红色拉环是手动熄火开关与燃油开关的外置操作端，位置刚好对应赛车车架侧部的操作预留位，车手在佩戴赛车手套的状态下也可以快速完成操作，

　　不需要额外俯身寻找控制部件。机体下部的三个安装支脚采用加厚铸铝结构，每个支脚都预留了M10的螺栓安装孔，支脚与机体的连接位置做了加强筋过渡，可承受越野路面颠簸带来的30g瞬时冲击载荷，不会出现支脚断裂的故障。设计过程中对整机的重心做了严格控制，整机重心落在输出轴轴线正下方12mm位置，安装到车架后不会因为动力总成的重心偏移影响整车的侧倾稳定性，适配巴哈赛车常见的中置动力布局。整机的散热结构采用自然风冷与机体散热鳍片结合的方式，缸体部位的散热鳍片高度12mm，鳍片间距4mm，在车辆低速穿越泥泞路段时，即使鳍片间隙被少量泥浆覆盖，依然可以保证足够的散热面积，维持动力输出的稳定性。燃油供给模块布置在防护笼内部，

　　与高温的缸盖部位预留了25mm的隔热间隙，中间设置了金属隔热挡板，避免长时间高负荷运转时燃油温度过高产生气阻，影响供油稳定性。启动模块的布置位置避开了车架的主梁结构，预留了足够的启动拉绳操作空间，维修时不需要拆解周边的车架结构就可以完成启动模块的更换。整机的所有外接线路都采用卡扣固定在机体的预设线槽内，避免越野行驶中线路晃动被运动部件磨损，所有的密封部位都采用耐油橡胶密封圈，可适应泥泞、涉水、多尘的赛事使用环境，减少日常维护的工作量。
