双顶针式工件夹持定位工装结构设计

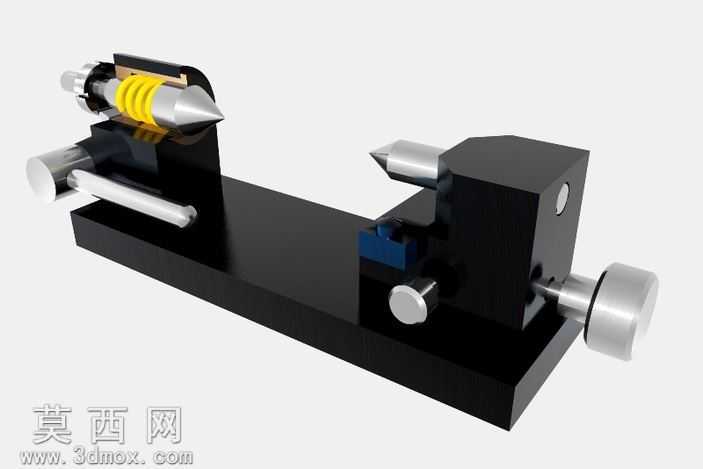

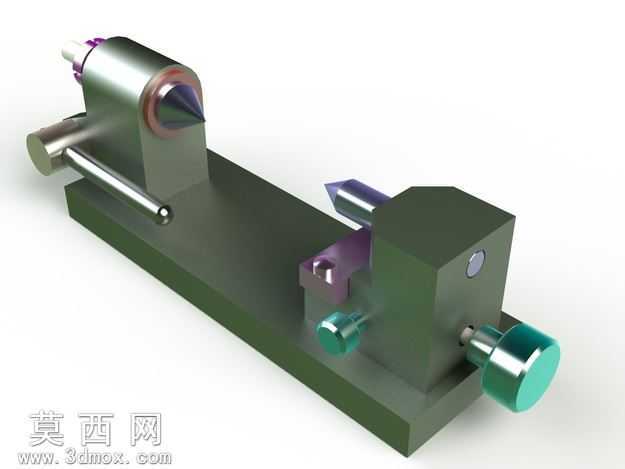

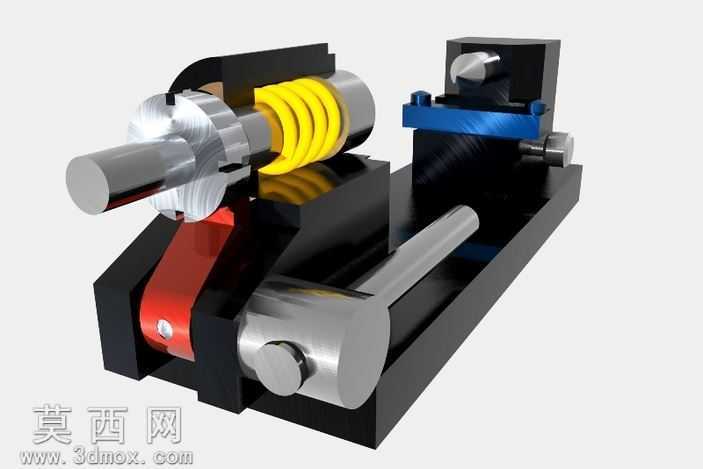

本作品为双顶针式工件夹持定位工装，整体采用卧式长基座布局设计，建模阶段以SolidWorks 2011为工具完成全参数化特征构建，从基座的基准平面绘制开始，依次完成固定顶针座、活动顶针座、滑移导轨、锁紧调节部件的分步建模，所有配合面均按照实际机械加工的公差要求预留装配间隙，保证虚拟装配过程中无干涉错配问题。渲染阶段针对不同零部件的材质特性做了区分处理：长条形基座采用哑光铸铁材质，还原工装本体的厚重稳定质感，表面添加细微的磨砂纹理与使用痕迹，避免塑料感失真；固定端与活动端的顶针采用高硬度合金材质，锥尖部位做高反光金属抛光处理，突出定位部件的精密属性；调节手轮、锁紧旋钮采用车削加工的亮面金属材质，边缘添加倒角高光效果，还原机加工零件的锐利边缘质感；滑移导杆采用镀铬光亮金属材质，表面做轻微的环境反射效果，体现导向部件的顺滑耐磨特性。结构设计上，固定顶针座集成在基座一端，内置顶针伸缩微调结构，可通过侧方的小旋钮调整顶针伸出量，适配不同中心孔深度的工件；活动顶针座可沿基座上的平行导轨做轴向滑移，侧方设置快锁机构，滑移到适配工件长度的位置后可快速锁紧固定，活动端的大手轮用于驱动顶针做微进给，实现工件的顶紧定位，顶针旁设置的弹性压块可在顶紧后辅助固定工件，避免加工过程中工件发生周向转动。整体设计思路围绕轴类、套类零件的装夹定位需求展开，兼顾了快速调整与精密定位的双重需求，所有活动部件的运动行程均做了限位设计，避免操作过程中出现部件脱落、超程碰撞的问题，各受力部位做了加厚处理，保证工装装夹工件时的结构刚性，减少装夹变形对工件加工精度的影响。
