重型可调式管钳工业级五金工具设计

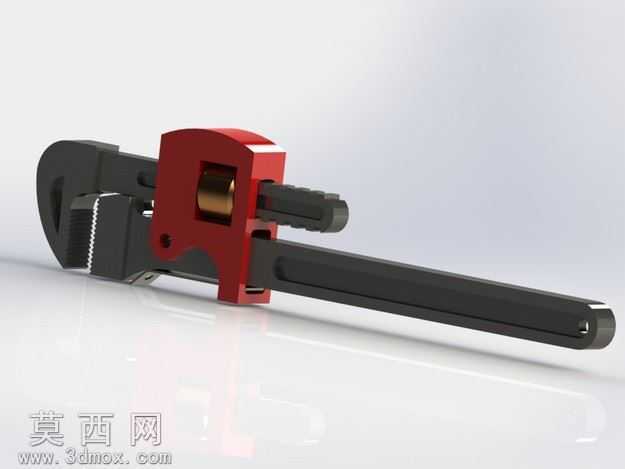

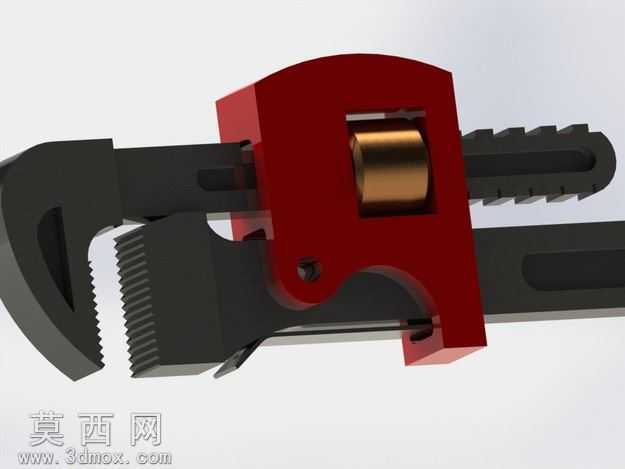

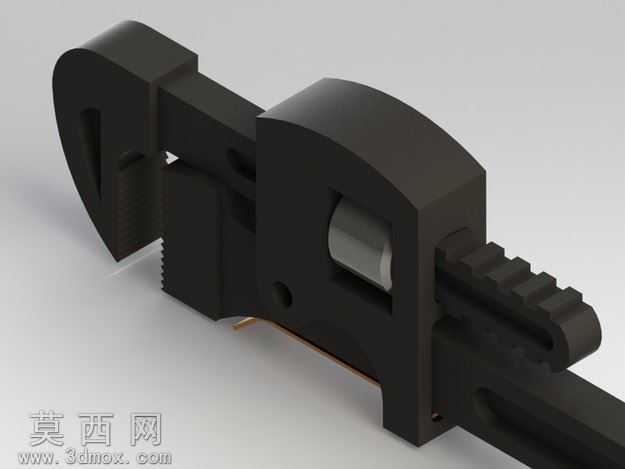

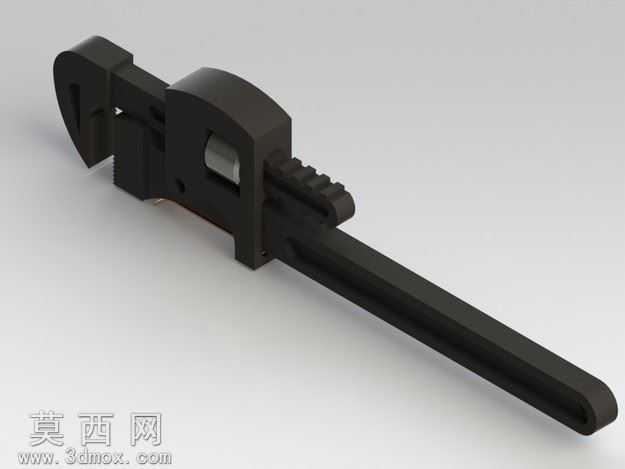

本作品为重型可调式管钳的三维数字化设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对管钳的核心功能部件进行拆解，将整体结构划分为固定钳身、活动钳口、调节螺母、锁紧滑块、防滑手柄五大核心模块，每个模块的尺寸参数均参照工业级管钳的实际生产标准设定，确保各部件之间的装配间隙符合机械配合公差要求，避免出现干涉错位问题。建模过程中对钳口的锯齿形咬合结构做了精细化处理，每一道齿的倾斜角度、齿深、齿距都经过反复校准，保证模拟真实管钳夹持管件时的咬合力分布，不会出现打滑脱扣的结构缺陷；调节螺母与活动钳身的齿条配合结构做了行程限位设计，还原真实产品的调节范围，可适配不同直径的圆形管件夹持作业。材质与渲染阶段，针对不同部件的实际用材做了对应的材质属性调配：固定钳身与活动钳口采用高碳钢材质，渲染时赋予哑光黑的金属氧化层质感，同时在钳口咬合面做了细微的磨损纹理处理，模拟工业工具长期使用的真实质感；调节锁紧模块采用高强度合金结构钢，表面做红色喷塑防锈处理，渲染时调整了漆面的反光度与粗糙度参数，还原工业喷塑层的半哑光质感，同时在边角位置添加了细微的漆面磕碰痕迹，增强模型的真实感；手柄部分采用橡塑包覆材质，赋予深黑色的防滑橡胶质感，表面添加细微的颗粒纹理，还原手柄的防滑握持属性。灯光渲染采用影棚级三点布光方案，主光源从侧上方45度角投射，打出结构的明暗层次，辅助光源补全暗部细节，避免出现死黑区域，底部添加柔光反射板，模拟光滑展示台的倒影效果，最终呈现的渲染图清晰展现了管钳的整体结构与材质细节。设计思路上，本模型严格遵循实用型手动工具的设计逻辑，所有结构都服务于夹持管件、旋转施力的核心功能，没有多余的装饰性结构，整体造型符合人体工程学原理，手柄长度与钳头重量的配比经过模拟测算，保证使用者握持施力时的力矩传递效率，同时可调结构的操作逻辑完全还原真实产品的使用方式，可用于五金工具产品展示、装配教学演示、维修场景模拟等多种用途，模型的结构精度可支撑后续的工程分析、3D打印验证等拓展应用。
