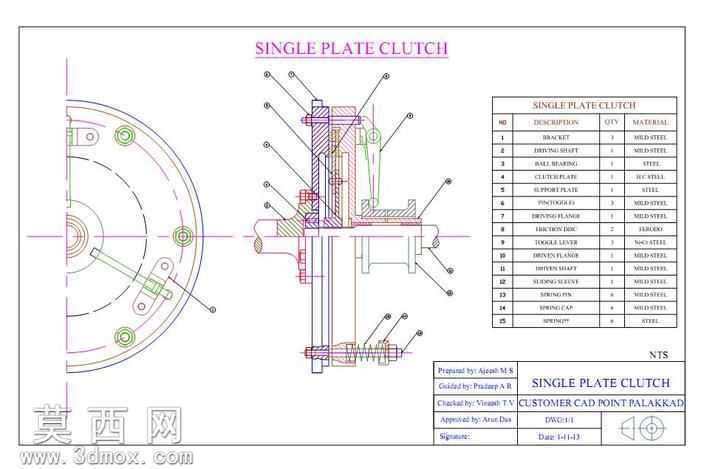

单盘摩擦式离合器机械结构设计方案

本单盘离合器的三维建模遵循机械传动设计规范，首先围绕摩擦传动的核心工作原理搭建整体装配骨架，在建模初期明确主动部分、从动部分、压紧机构、操纵机构四大核心模块的空间布局，确保各部件在轴向的运动行程与径向的同轴度符合传动精度要求。建模过程中优先完成主动飞轮、压盘的基础实体构建，针对飞轮与发动机曲轴连接的定位止口、摩擦面的平面度特征做精细化处理，赋予其铸铁材质的粗糙金属质感，还原实际零件的表面加工纹理；压盘部分重点建模膜片弹簧或螺旋压紧弹簧的安装位，以及分离指端的接触曲面，确保后续操纵机构动作时的受力传递路径准确。从动盘部分的建模重点突出摩擦衬片、从动盘毂、扭转减振弹簧的组合结构，对摩擦衬片赋予耐磨复合材料的哑光粗糙材质，对减振弹簧做等节距螺旋实体建模，还原其缓冲吸振的结构功能，同时明确从动盘毂与变速器输入轴的花键配合特征，保证滑动配合的间隙符合设计公差。操纵机构部分建模覆盖分离轴承、分离拨叉、操纵拉杆等零件，对分离轴承的内外圈、滚动体做装配级建模，赋予轴承钢的高亮金属质感，对拨叉的铰接支点、驱动端的接触弧面做细节处理，确保拨叉摆动时能够平稳推动分离轴承完成离合动作。整体装配完成后通过干涉检查验证各部件在接合、分离两个极限位置的空间间隙，调整压紧弹簧的预紧行程参数，确保离合器接合时能够传递额定扭矩，分离时主动与从动部分完全脱开无拖滞。渲染阶段采用正交视图与剖视视角结合的方式，对不同功能的零件赋予差异化的材质色彩，比如压紧弹簧用弹簧钢的亮蓝色金属质感、壳体类零件用灰铸铁的哑光深灰质感、摩擦衬片用棕褐色非金属材质，清晰区分各部件的功能边界，同时通过爆炸视图的预演梳理装配顺序，还原单盘离合器结构紧凑、传动效率高、散热性能好的设计特点，完整呈现其在机械传动系统中实现动力接合与切断的工作逻辑，为后续的工程出图、加工制造、装配调试提供精准的三维模型依据。
