盘类成型模具组件三维结构设计

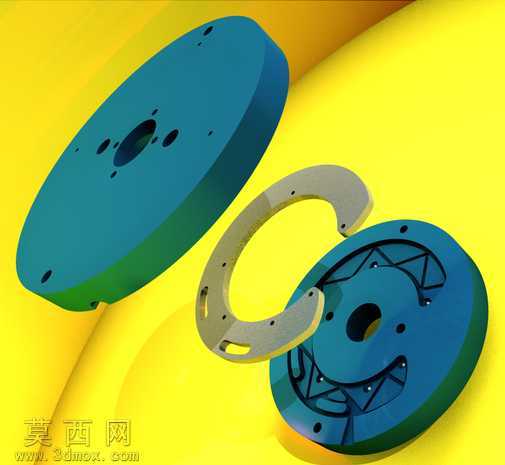

本套模具组件采用Pro/Engineer Wildfire平台完成全参数化三维建模，整体围绕盘类零件的成型需求展开结构设计，整套模型包含上下模盘、中间成型环三个核心装配部件，建模过程严格遵循机械加工的工艺逻辑，对每一处安装孔、定位槽、加强筋结构都做了精准的尺寸约束。渲染阶段采用高饱和度的明黄色背景突出金属模件的质感，上下模盘主体赋予蓝绿色金属烤漆材质，模拟模具钢表面经氧化处理后的视觉效果，中间的C型成型环采用银灰色金属材质，区分不同功能部件的材质属性，光影渲染时添加了柔和的环境漫反射，清晰呈现模件边缘的倒角、孔位的沉台结构，以及模盘内部三角形加强筋的排布细节。结构设计上，上下模盘的端面均匀分布多组定位安装孔，中心设置主流道通孔，模盘内部的三角形加强筋沿径向均匀排布，在保证模盘整体结构强度的同时有效降低模体自重，减少加工材料消耗；中间的C型成型环端面设置多组定位销孔与减重槽，与上下模盘的定位结构精准配合，合模时可形成完整的封闭型腔，满足对应盘类制件的压制成型需求。设计思路上，整套模具采用分体式装配结构，将成型型腔与模架主体做拆分设计，既方便加工阶段对成型工作面的精度打磨，也便于后续生产过程中磨损部件的单独更换，降低模具的维护成本；建模过程中对所有配合面都做了公差适配的参数预留，定位孔与销柱的配合采用基孔制间隙配合参数，保证合模、开模动作的顺畅性，同时避免合模错位导致的制件飞边问题。模型完成装配后做了全局干涉检查，确认所有部件在合模行程内无结构冲突，各流道、排气槽的连通性完整，可直接用于后续的工程图导出、数控加工编程参考，对于刚接触三维建模的设计人员来说，可通过拆解本套模型的建模步骤，掌握盘类模具的结构设计逻辑、参数化建模的约束技巧，以及装配体配合关系的设置方法，熟悉模具设计中型腔排布、加强结构设计、定位结构设置的核心要点，提升三维建模与模具结构设计的实操能力。
