多切面半透明装饰调节旋钮结构设计

　　这类半透明装饰调节旋钮，常应用在高端音频设备、定制化工控操作面板、轻奢家居电控装置以及美容仪器的操控端，区别于常规纯色塑料或金属旋钮，半透明切面结构能在设备指示灯亮起时形成均匀的光线漫射，既承担调节参数的功能，也能作为设备外观的视觉点缀，提升整机的精致感。从结构设计逻辑来看，旋钮主体采用多面切割的棱面造型，棱边做了微小的倒角处理，避免装配和使用过程中出现锐边划伤，同时棱面结构能增加手指拧动时的摩擦力，即便手部带少量汗液也能顺畅施力，不会出现打滑空转的情况。顶部的球形金属端帽做了圆弧过渡，一方面能在视觉上平衡多切面主体的棱角感，另一方面也能作为按压操作的受力点，适配带按压功能的电位器安装场景。中间的金属镶圈不仅是装饰结构，

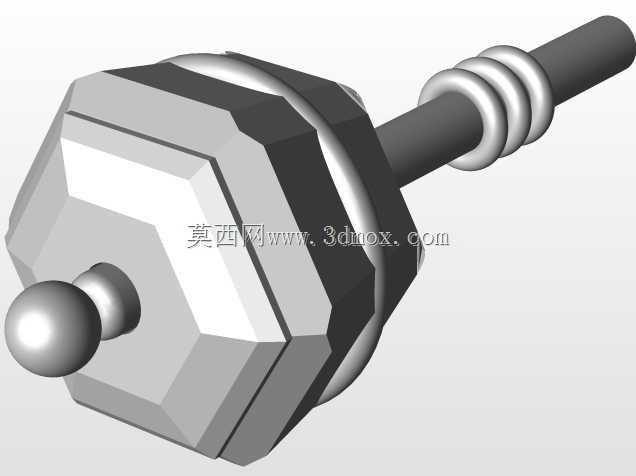

　　同时也作为旋钮主体与金属插杆的限位结构，装配时能快速定位旋钮的安装深度，避免插杆插入过深顶坏内部电位器结构，也能防止长期使用后旋钮主体与金属杆出现松脱偏移。底部的金属插杆做了分段式结构，靠近主体的位置做了滚花处理，插入旋钮主体的安装孔后能形成过盈配合，无需额外打胶即可保证连接强度，插杆末端做了导向倒角，装配时能快速对准电位器的轴孔，降低产线装配的对位难度。针对不同的安装场景，同系列还设计了小型化的同风格旋钮，杆部增加了环形限位槽，可搭配卡簧实现轴向固定，适配面板厚度更大的安装场景。设计过程中需要重点控制旋钮主体的壁厚，半透明材质如果壁厚不均会出现明显的缩痕，光线透过时会形成明暗不均的光斑，因此棱面位置的壁厚差控制在0.2mm以内，

　　保证光线折射效果均匀。安装边界方面，常规款旋钮主体最大直径适配12mm直径的电位器轴，安装后突出面板的高度控制在18mm，不会因为突出过高在设备搬运过程中出现磕碰断裂，小型款突出高度控制在12mm，适配空间紧凑的便携设备安装需求。这类旋钮的扭力参数经过匹配调试，拧动时的阻尼感保持在0.15-0.2N·m区间，既不会因为阻尼过轻导致参数误触，也不会因为阻尼过重影响调节手感，同时金属部件与半透明主体的连接结构经过反复插拔测试，能承受至少500次的拆装而不出现松旷，满足设备后期维护的拆装需求。
