工业锅炉配套卧式给水储水罐体结构

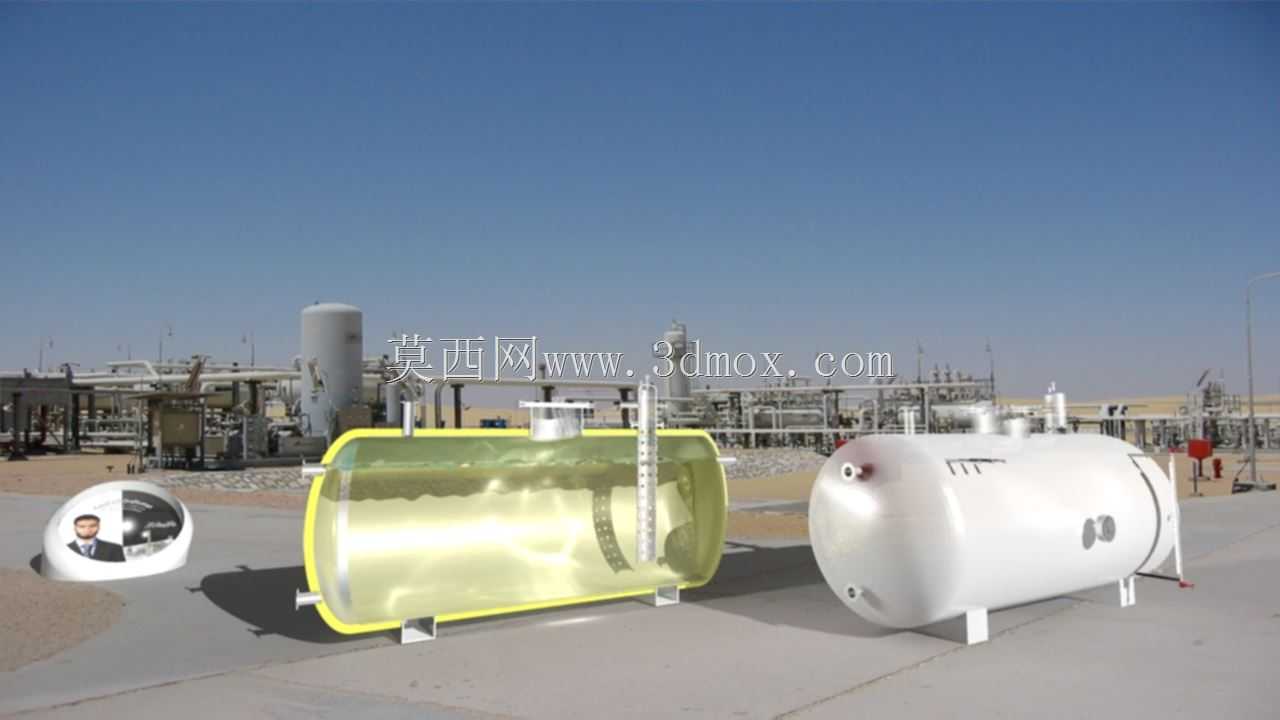

　　在工业锅炉供水管路系统中，这类卧式给水储水罐体是衔接前端水处理单元与锅炉进水端的核心缓冲设备，主要承担进水暂存、水质稳定、供水压力缓冲的作用，避免前端来水流量波动直接冲击锅炉进水口，同时可在罐体内完成进水的残余气泡析出、杂质初步沉降，保障进入锅炉的水体稳定性。从现场安装场景来看，这类罐体多布置在锅炉车间外侧的硬化地坪区域，紧邻软化水设备与回水冷凝装置，周边预留足够的操作空间用于液位观测、接口检修与定期排污作业。

　　设计上采用卧式圆筒形承压结构，两端采用标准椭圆封头，相比立式罐体拥有更低的安装重心，在户外厂区布置时抗风载、抗地基不均匀沉降的表现更优，罐体底部设置三个鞍式支座，中间支座为固定端，两侧支座预留滑动余量，可抵消罐体储水、温度变化带来的轴向形变应力，避免支座焊缝长期受交变应力出现开裂。罐体侧壁预留多组标准法兰接口，分别对接软化水来水管、冷凝水回水管、锅炉供水泵吸入口、溢流管、排污管以及液位计安装位，其中液位计采用侧装式磁翻板结构，无需登高即可在地面直观观测罐内实时水位，方便运行人员巡检。

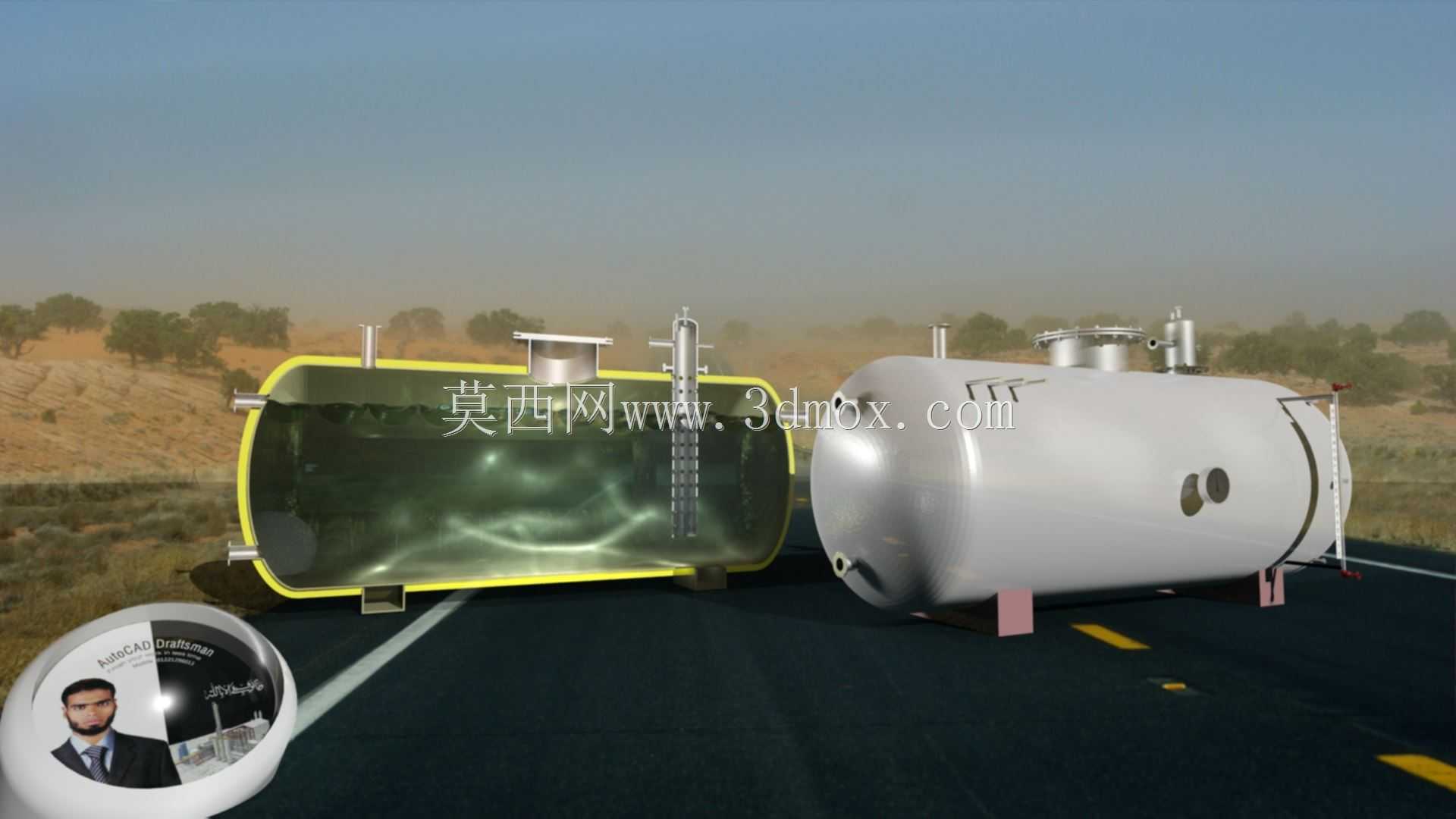

　　从建模细节来看，罐体内部设置有进水缓冲挡板，避免进水直接冲击罐壁产生紊流，同时可阻挡进水裹挟的大颗粒杂质直接进入供水泵吸入口；罐体一端封头设置人孔结构，方便定期进入罐内清理沉积的水垢、杂质，检查内壁防腐层完好情况。安装边界上，这类罐体的轴向长度通常根据现场预留场地确定，罐体中心高度匹配供水泵的入口高度要求，减少管路弯头数量降低沿程阻力损失，罐体顶部设置的呼吸口可平衡罐内气压，避免抽水时形成负压、进水时形成正压影响供水稳定性。

　　实际运行中，进入罐体的两路来水分别为经软化处理的市政自来水、生产回路回收的冷凝水，两路水在罐内完成混合匀温后，再通过供水泵加压送入锅炉，可有效降低锅炉进水的温度波动，减少锅炉热应力，同时罐体的储水容积可满足锅炉15-20分钟的额定给水量需求，在前端来水临时中断时可维持锅炉短时间稳定运行，避免突然停炉带来的生产损失。建模时需重点校核鞍座的承载能力、接口的方位匹配性、罐体的壁厚承压能力，同时要考虑罐体外部保温层的安装空间，预留保温层厚度对应的安装间隙，避免保温施工时与周边管路、支架产生干涉。
