牵线操控皮耶罗木偶造型结构设计

　　这类牵线人偶的结构设计，核心要解决肢体运动自由度与操控线走线布局的匹配问题，首先要拆解人体关节的活动逻辑，把人偶的肩、肘、腕、髋、膝、踝这些活动节点都做成分段铰接结构，每段肢体的转动副都要预留足够的活动间隙，避免操控时出现肢体卡滞、动作生硬的问题。从实际应用场景来看，这类人偶既可以作为桌面装饰摆件，也能适配小型木偶剧的表演需求，不同场景下对结构强度的要求有明显区别：作为摆件使用时，肢体铰接处可以做适度的阻尼设计，让摆出的姿态可以长时间保持，不会因为自重出现垂落变形；作为表演道具使用时，铰接处的转动阻尼要调低，保证牵线施力时肢体可以顺滑响应，不会出现动作延迟。设计过程中首先要确定整体的比例边界，整个人偶的站立高度控制在200mm左右，

　　头部占整体高度的六分之一，躯干部分占三分之一，上下肢比例参考真实人体比例做适度卡通化调整，头部的草帽造型采用薄壁结构设计，壁厚控制在1.2mm，既可以还原稻草蓬松的质感，也能控制头部整体重量，避免头重脚轻导致站立不稳。人偶的服饰部分采用分体式结构设计，领口的褶皱领、宽松的上衣、裤装都做了和肢体的间隙预留，保证肢体活动时服饰部分不会和铰接结构产生运动干涉，牵线的走线点位一共设置9处，分别对应头部两侧、双肩、双肘、双手、双膝位置，每处走线点都做了圆滑的过线孔，孔口做R0.5的圆角处理，避免操控过程中牵线被孔口锐边磨损断裂。人偶的面部涂装定位要和整体皮耶罗的经典形象匹配，泪痕、红唇的特征位置要和头部结构的定位基准对齐，

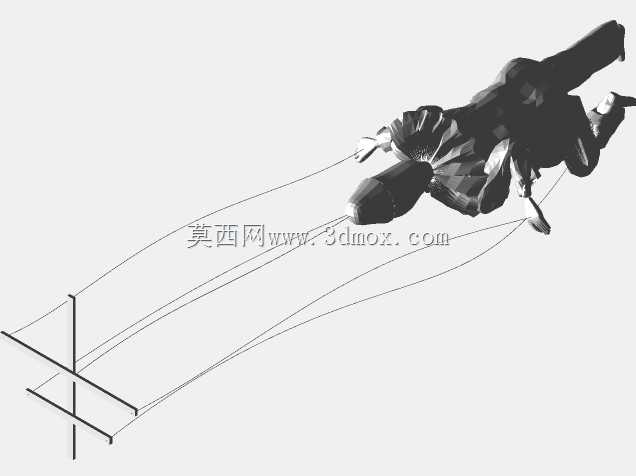

　　避免装配后面部出现偏移。肢体内部的铰接轴采用0.8mm的金属销轴，相比塑料销轴拥有更好的抗疲劳性能，反复操控弯折也不会出现轴断裂的问题，人偶的脚部做了配重设计，在脚腔内部预留了放置配重块的空腔，保证站立时重心落在双脚支撑面内，即使摆出单脚抬起的姿态，整体重心也不会超出支撑边界出现倾倒。走线的排布要遵循运动互不干扰的原则，每根操控线从对应点位引出后，沿肢体外侧向上汇聚到上方的操控架，线与线之间预留2mm以上的间距，避免操控时多线缠绕导致动作失控。在做渲染验证的时候，要重点检查不同姿态下肢体的干涉情况，比如手臂抬起时会不会和领口、草帽产生碰撞，腿部弯曲时裤装部分会不会和膝关节结构产生摩擦，把所有运动姿态下的干涉问题都在建模阶段解决，避免后续实物制作时出现结构问题。
