地面阵列式光伏发电组件排布结构

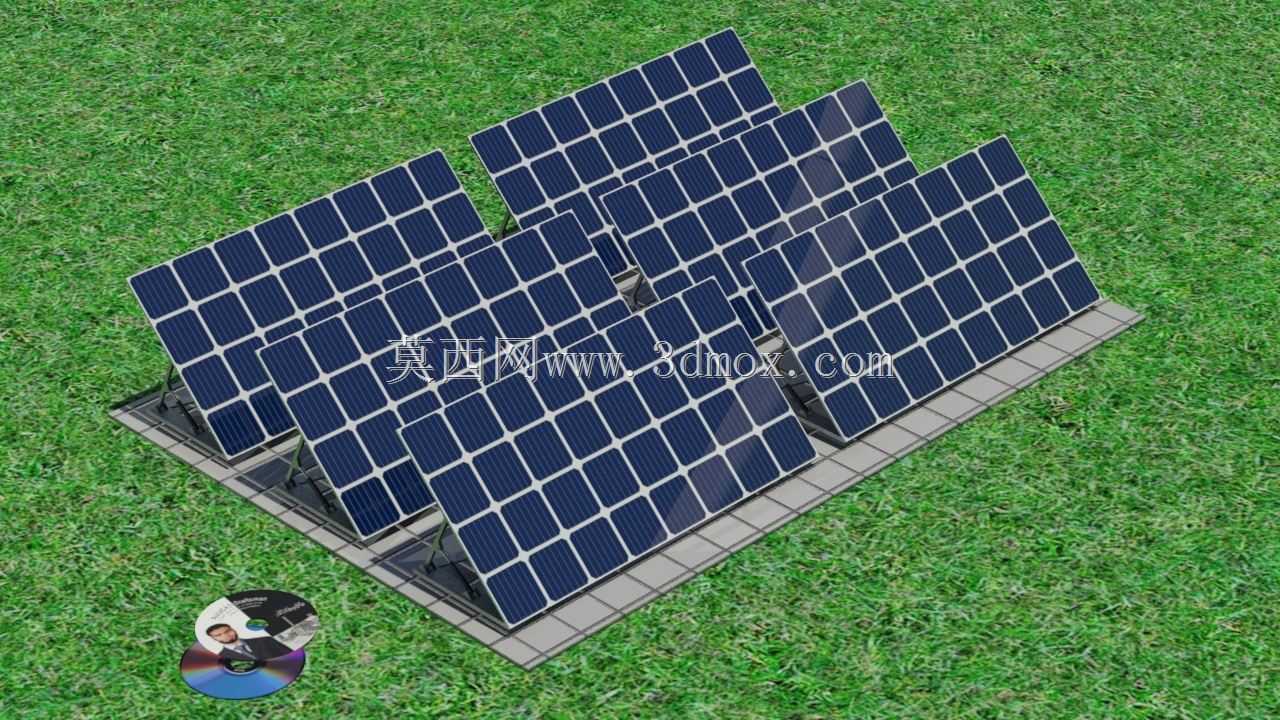

　　这套光伏阵列结构主要面向分布式地面光伏电站、厂区屋顶分布式光伏、离网型户用光伏供电系统等场景设计，核心作用是通过多块光伏组件的串并联排布，将太阳辐射能直接转化为直流电能，配套逆变、储能设备后可为负载提供稳定电力供应，也可直接并网参与电网调峰供电。从结构设计逻辑来看，整套阵列采用四组独立光伏单元错位排布的形式，每组单元由多块标准晶硅光伏板拼接而成，组件之间预留了合理的检修间隙，既避免相邻组件在低太阳高度角时形成互相遮挡，降低热斑效应出现的概率，也给后期运维人员的组件清洁、线路检修留出了足够的操作空间。支架部分采用倾斜式固定安装结构，倾角设计参考了中纬度地区的年平均太阳高度角，能够保证全年时段内组件表面接收到的太阳辐射量处于较高水平，

　　支架底部采用混凝土基础墩固定的形式，可适配草地、硬化地面、平缓屋顶等多种安装基面，抗风载、雪载能力符合户外电力设备的结构强度要求。从安装边界来看，单块光伏组件采用行业通用的标准尺寸规格，四组单元组成的整列排布横向占地宽度约6米，纵向进深约4米，组件最低点距离安装基面的高度预留了0.3米以上的间隙，既可以避免地面积水、积雪浸泡组件边框，也能保证组件背部的空气流通，降低工作温度对发电效率的负面影响。结构建模过程中对组件边框的密封结构、支架的连接节点、线缆的走线空间都做了还原，组件表面的栅线结构、边框的铝合金倒角细节都按照实物比例复刻，可直接用于光伏电站的前期排布方案展示、结构受力校核模拟、安装施工流程演示等场景，

　　也能作为光伏类科普展品的结构参考使用。在实际工程应用中，这类排布结构可根据场地的实际面积、朝向、周边遮挡情况灵活调整单元数量与安装倾角，不需要大幅改动支架的基础连接结构，适配性较强，能够满足不同装机容量的光伏项目设计需求。
