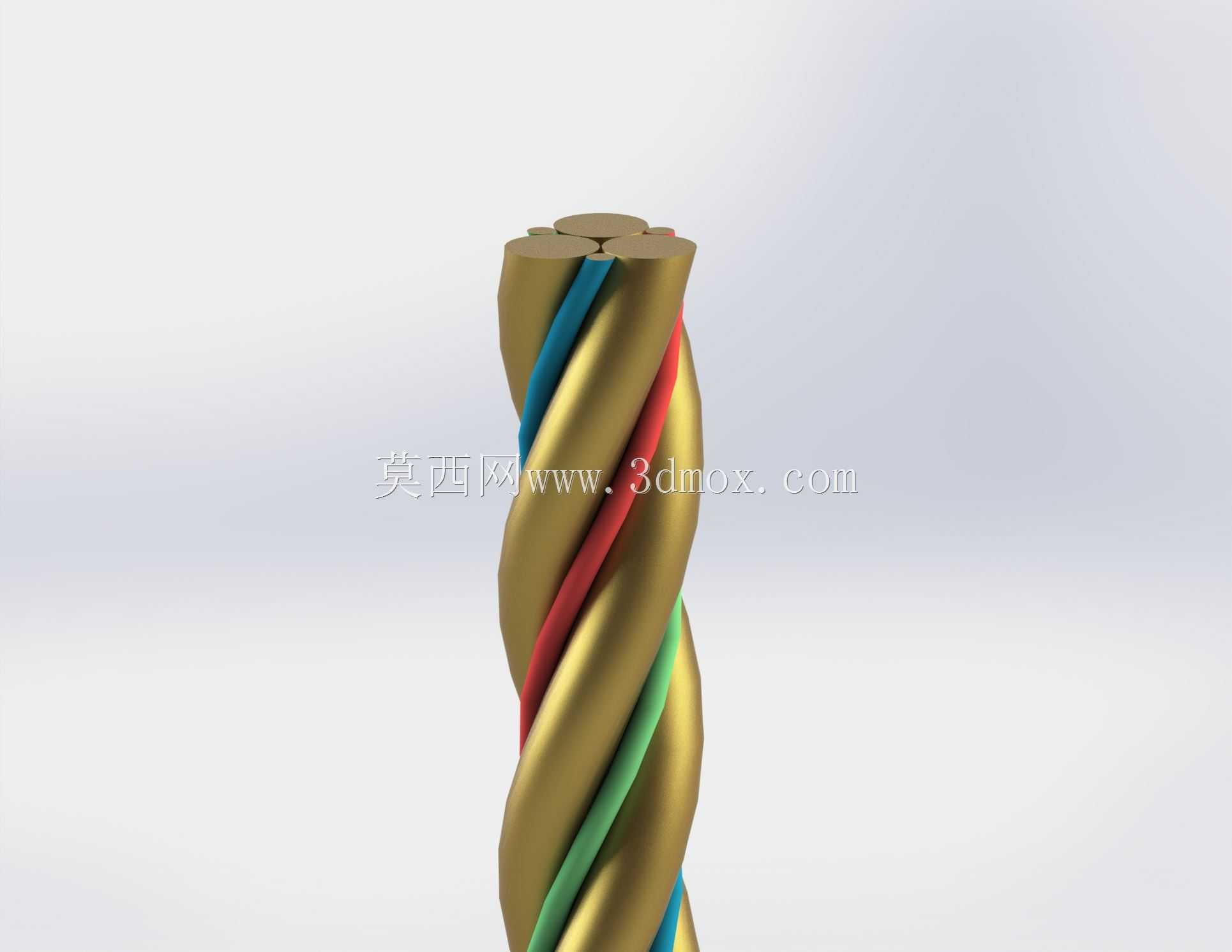

多股捻合彩色标识绳索三维结构

　　日常工程场景里用到的多股捻合绳索，很多人只关注它的破断拉力，却容易忽略捻制结构本身对受力分布、耐磨性能的直接影响。这款多股捻合绳索的结构设计，核心是通过多根绳股围绕绳芯螺旋捻制的方式，让每一根绳股在受拉时都能均匀分担载荷，避免单股应力集中导致的提前断丝、断股问题。从实际应用场景来看，这类带彩色标识捻股的绳索，常被用于设备吊装牵引、户外安全防护、工业传动张紧等场景，不同颜色的绳股可以帮助现场巡检人员快速识别绳索的捻距变化、局部磨损位置，一旦某一股出现断丝或松捻，能通过颜色的错位第一时间发现隐患，比普通单色绳索的巡检效率高很多。设计这类绳索的三维结构时，首先要确定合理的捻距参数，捻距过小会导致绳股之间的挤压应力过大，

　　反复弯曲时容易出现内部磨损，捻距过大则会让绳索结构松散，承重时容易出现单股受力不均的问题，建模时需要严格控制每一股的螺旋升角，保证所有绳股的螺旋路径完全贴合绳芯表面，相邻绳股之间预留合理的接触间隙，既不会因为间隙过大导致结构松散，也不会因为间隙过小导致受拉时绳股之间相互切割。从安装边界来看，这类绳索配套使用的绳轮、导套的槽型半径需要匹配绳索的外径，槽宽要略大于绳索直径1到2毫米，避免绳索在导向过程中被槽壁挤压变形，同时绳索的最小弯曲半径不能低于自身直径的6倍，否则会导致内部绳股出现不可逆的结构错位，大幅降低使用寿命。绳索的端面结构做了齐平封端处理，建模时还原了绳股端面的圆形截面，方便设计人员在做配套绳夹、压套的结构设计时，

　　直接参考端面的绳股分布位置，确定压接时的压紧点位置，避免压接过程中压断内部绳股。很多新手在做绳索类结构建模时，容易直接用单根螺旋线扫掠出整体结构，忽略了绳股之间的干涉问题，实际生产中捻制绳索时，每一股的张力都需要保持一致，否则会出现某一股凸起、其他股凹陷的问题，建模时通过逐股匹配螺旋路径、校验相邻绳股的接触状态，能直接还原真实绳索的捻合状态，为后续的受力仿真、配套件设计提供准确的模型基础。在起重牵引场景中，这类多股捻合绳的抗冲击性能要优于单股绳，因为螺旋捻制的结构能在受到瞬间冲击载荷时，通过绳股之间的微小相对滑移吸收部分冲击能量，不会像刚性杆件那样直接出现应力断裂。彩色标识的绳股除了巡检识别的作用，

　　还能在绳索安装时帮助施工人员判断绳索是否出现打扭、自转的问题，正常受力状态下彩色绳股的螺旋线应该是均匀连续的，如果出现螺旋线局部堆积、间距突变，就说明绳索存在扭转内应力，需要释放应力后再固定，否则承重后容易出现自转松捻的问题。
