工业重载脚轮组件三维结构设计

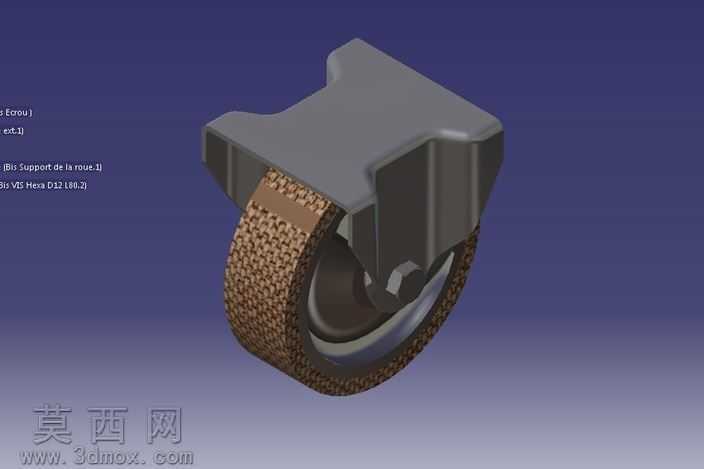

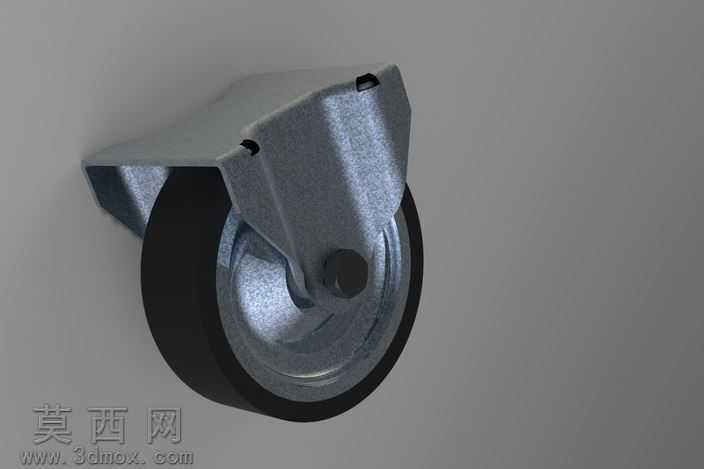

本作品为工业重载脚轮组件的三维参数化设计成果，建模阶段依托三维设计软件完成全零件的特征化构建，严格遵循机械设计的尺寸配合规范，对脚轮的安装支架、轮体、轮轴、紧固结构等所有组成部件进行1:1比例的实体建模，确保各零件间的装配公差符合实际工业生产的装配要求。支架部分采用一体化的折弯成型结构建模，通过拉伸、切除、圆角等特征命令还原金属支架的结构形态，精准还原支架顶部的安装卡位、侧边的轴孔定位结构、底部的轮体包覆限位结构，同时对支架的受力承托部位做了加厚特征处理，匹配重载脚轮的承重设计需求。轮体部分采用分层结构设计，外层为防滑耐磨的接触层，建模时通过纹理映射赋予其编织纹理的防滑表面质感，还原工业脚轮外层防滑材质的粗糙触感与防滑特性；内层为硬质承重轮芯，通过回转特征完成轮芯的环形结构建模，预留轴孔与轴承安装位，确保轮体可绕轮轴顺畅转动。轮轴与紧固部件采用标准件参数化建模，还原六角紧固头、轴身、限位卡簧位的细节结构，保证装配时各部件的约束关系准确，可实现完整的装配干涉检查，验证整体结构的装配合理性。渲染阶段采用工业产品可视化渲染流程，为金属支架赋予哑光金属材质，还原钢制支架经表面处理后的哑光金属质感，调整材质的反光度与粗糙度参数，模拟真实金属部件的光影反射效果；为轮体外层赋予高粗糙度的耐磨橡胶类材质，搭配编织纹理的凹凸贴图，还原防滑接触层的视觉质感；为轮芯与轴类部件赋予硬质工程塑料或金属材质，区分不同部件的材质差异。场景布光采用三点布光方案，主光源提供主要照明凸显结构轮廓，辅光源消除暗部死黑，轮廓光勾勒部件边缘，背景采用渐变深蓝色调突出脚轮主体，让整体结构的层次与细节清晰呈现。设计过程中围绕重载脚轮的实际使用需求，优化支架的受力传导结构，确保轮体转动时支架可均匀承载载荷，轮体的宽度与直径参数匹配重载场景的承重与移动需求，外层防滑纹理的设计兼顾了防滑性能与耐磨寿命，整体结构无冗余设计，各部件功能明确，既满足工业脚轮的实用功能需求，也通过精准的建模与渲染完整呈现了产品的结构细节与外观质感，可用于产品展示、结构验证、生产参考等多个场景。
