工业嵌入式带按键液晶显示屏外观结构设计

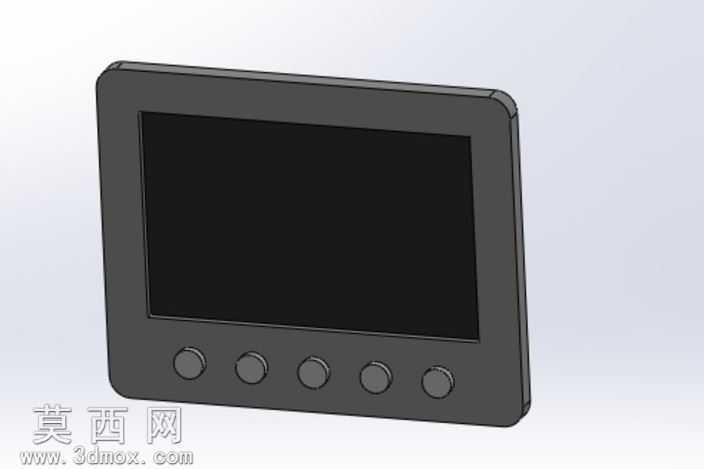

本作品为工业嵌入式带按键液晶显示屏的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先通过草图绘制确定显示屏外轮廓的圆角矩形基准，针对外壳的边角做了R3mm的圆角过渡处理，避免工业使用场景中尖锐边角带来的磕碰损伤，同时提升外观的精致度。建模过程中严格遵循工业嵌入式设备的安装尺寸规范，外壳壁厚统一设置为2mm，符合注塑成型的工艺要求，避免后续生产中出现缩痕、填充不足等缺陷。屏幕区域采用独立的草图分割，预留了液晶面板的安装卡槽，卡槽边缘设计了0.5mm的定位凸台，用于固定液晶面板同时预留双面胶粘贴空间，防止面板在震动环境下出现移位。下方的五个操作按键采用圆形凸台结构建模，每个按键直径为10mm，按键间距均匀设置为12mm，符合人体工学操作间距，避免操作时出现误触，按键下方预留了轻触开关的安装空间，结构上做了按键导向柱设计，保证按键按压时的行程稳定无卡滞。材质渲染阶段，外壳采用哑光黑色ABS工程塑料材质，调整材质的粗糙度参数为0.7，还原工业设备外壳的磨砂质感，避免强光环境下的反光干扰屏幕查看；屏幕区域采用高对比度的黑色哑光玻璃材质，模拟息屏状态下的液晶面板质感，边缘做了细微的倒角处理，还原真实屏幕的边缘细节；按键部分采用与外壳同色系但粗糙度稍低的材质，做出轻微的质感区分，方便用户快速识别操作区域。结构设计上充分考虑了嵌入式安装的需求，外壳侧面预留了安装卡扣的位置，背部设计了电路板安装柱，每个安装柱都做了加强筋处理，提升结构强度，同时预留了走线槽位，方便内部排线的布置。整体设计思路围绕工业场景下的实用性展开，在保证外观简洁规整的前提下，兼顾了生产工艺可行性、安装维护便捷性以及操作的人机合理性，所有结构特征都做了对应的工艺校验，避免出现无法开模、装配干涉等问题，模型的每个零部件都可单独导出用于后续的工程图制作与生产加工。
