可3D打印组装式日常佩戴眼镜结构设计

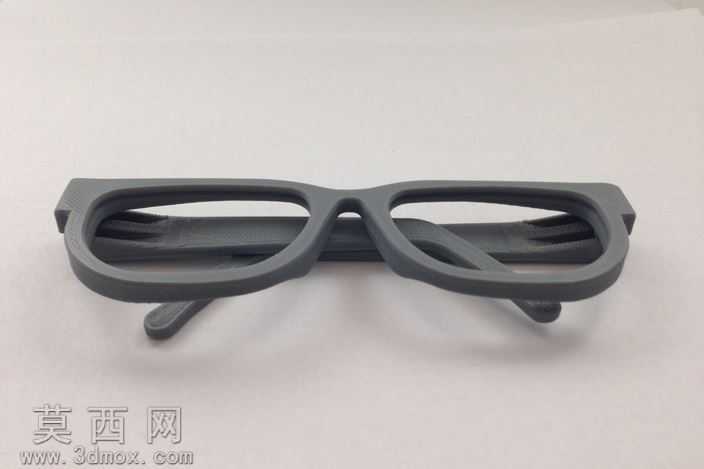

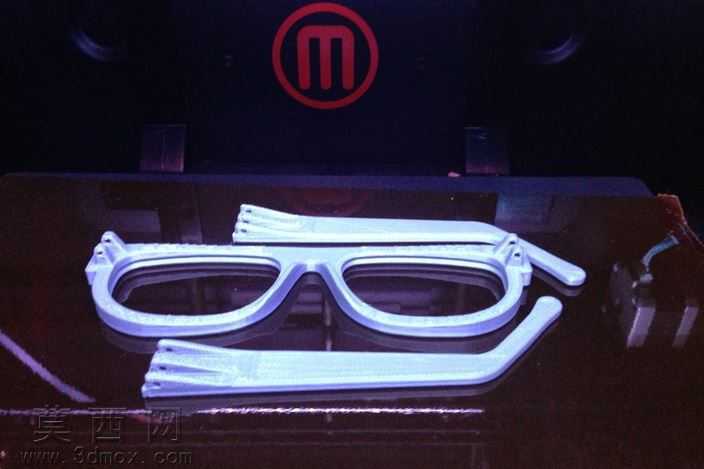

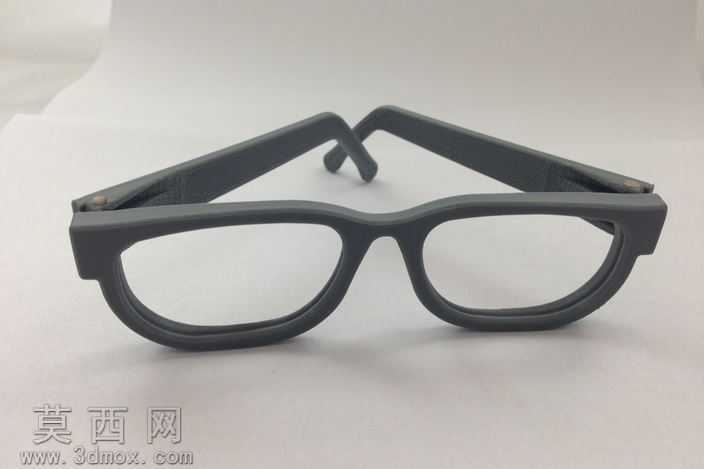

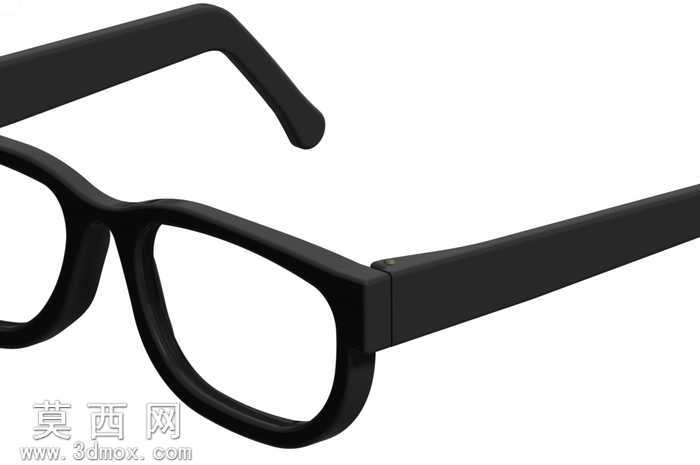

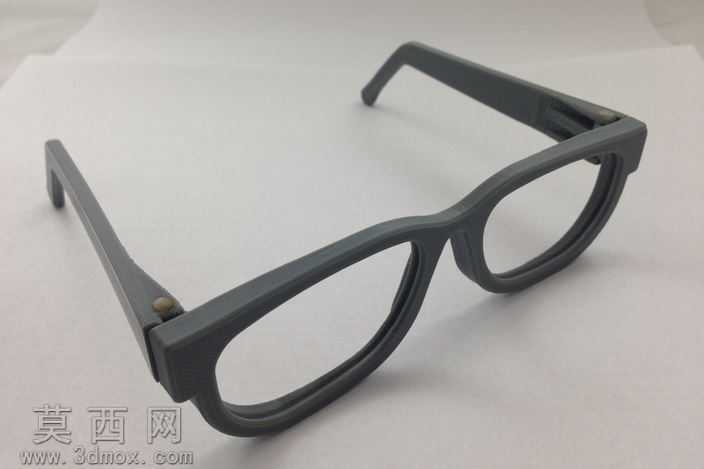

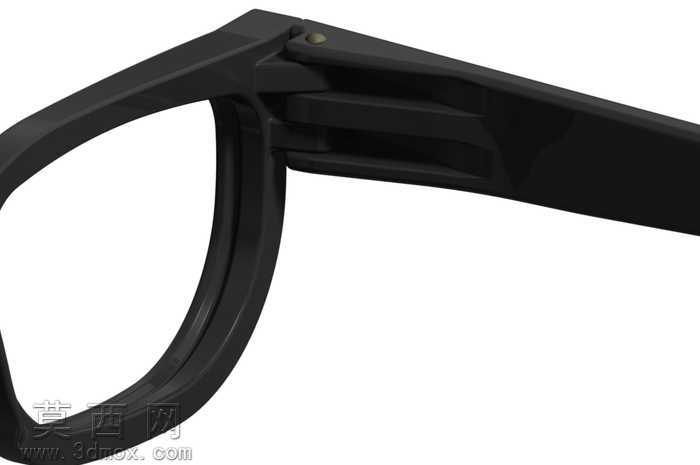

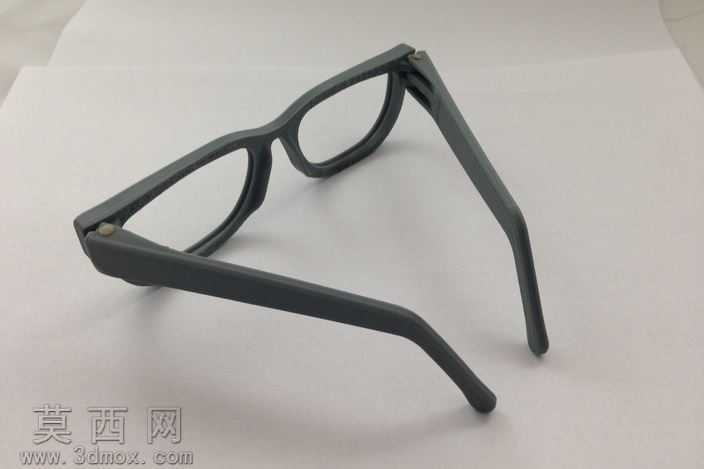

本作品为适配桌面级FDM3D打印设备设计的可组装眼镜结构，整体建模过程围绕无支撑打印、免额外配件组装的核心需求展开，在三维建模阶段对眼镜各部件的打印摆放角度做了针对性优化，确保镜框、镜腿、铰链衔接部位在常规打印平台上平铺输出时，所有悬空结构的倾斜角度均大于FDM工艺的自支撑临界角度，无需添加任何打印支撑结构即可完成成型，大幅降低打印后的后处理工作量，避免支撑拆除带来的表面瑕疵。建模时对镜框的轮廓弧度做了人体工学适配，参考日常佩戴眼镜的常规尺寸参数，调整镜框内圈的镜片卡位尺寸、鼻托位置的凸起弧度，确保打印完成后佩戴时的贴合度，鼻托部位与镜框做一体化建模设计，无需额外粘贴鼻托配件，减少组装工序。镜腿与镜框的衔接铰链结构采用一体化插销式设计，建模时预留了直径1.5毫米的标准插销孔位，打印完成后仅需裁切两段长度15毫米的普通1.75毫米3D打印耗材丝作为插销，即可完成镜腿与镜框的铰接装配，无需额外购买金属螺丝、铰接轴等第三方配件。铰链部位的转动间隙在建模时预留了0.2毫米的装配公差，确保插销装入后镜腿可以顺畅转动开合，不会出现卡滞或松动脱落的问题。镜腿的尾部做了贴合耳后轮廓的弧度弯曲设计，建模时调整弯曲角度适配多数人的头型尺寸，同时对镜腿的整体厚度做了均匀化处理，避免打印时因壁厚差异过大出现翘曲变形。材质适配方面，模型默认适配常规PLA、PETG等常见桌面3D打印耗材，所有部件的壁厚统一设置为2毫米，既保证成品的结构强度，避免日常佩戴时出现断裂，又能控制打印耗时与材料消耗。组装流程的设计也融入建模考量中，插销孔的入口端做了微小的倒角处理，方便耗材丝插入，组装时仅需用打火机轻微加热耗材丝端部，待其微融后按压冷却形成限位帽，即可防止插销从孔位滑出，全程无需胶水、螺丝等额外辅材，仅需简单工具即可完成整副眼镜的组装，大幅降低3D打印制作眼镜的门槛，适合个人用户使用桌面级3D打印设备自行制作使用。
