18英寸M形多辐改装汽车轮辋结构设计

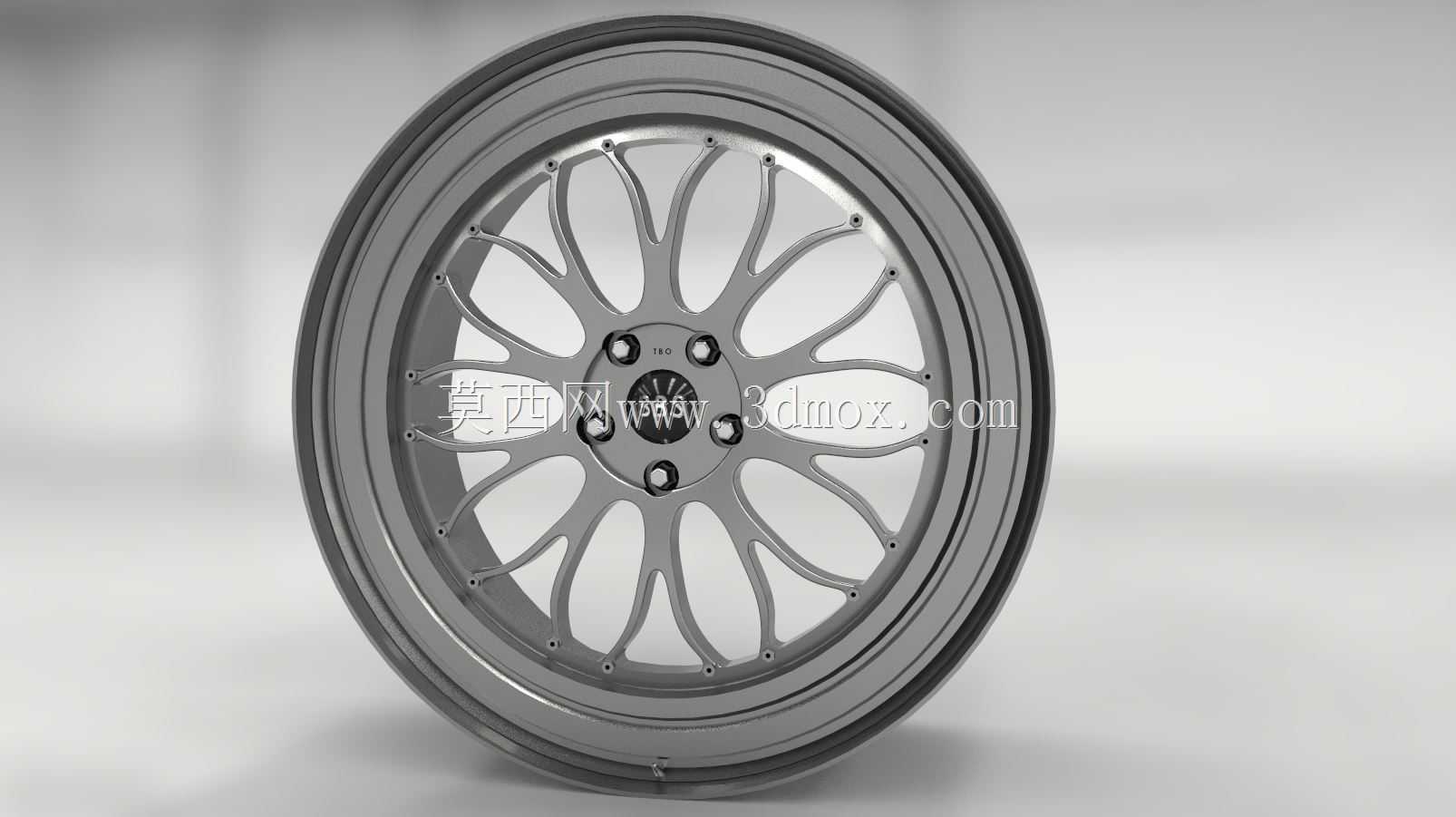

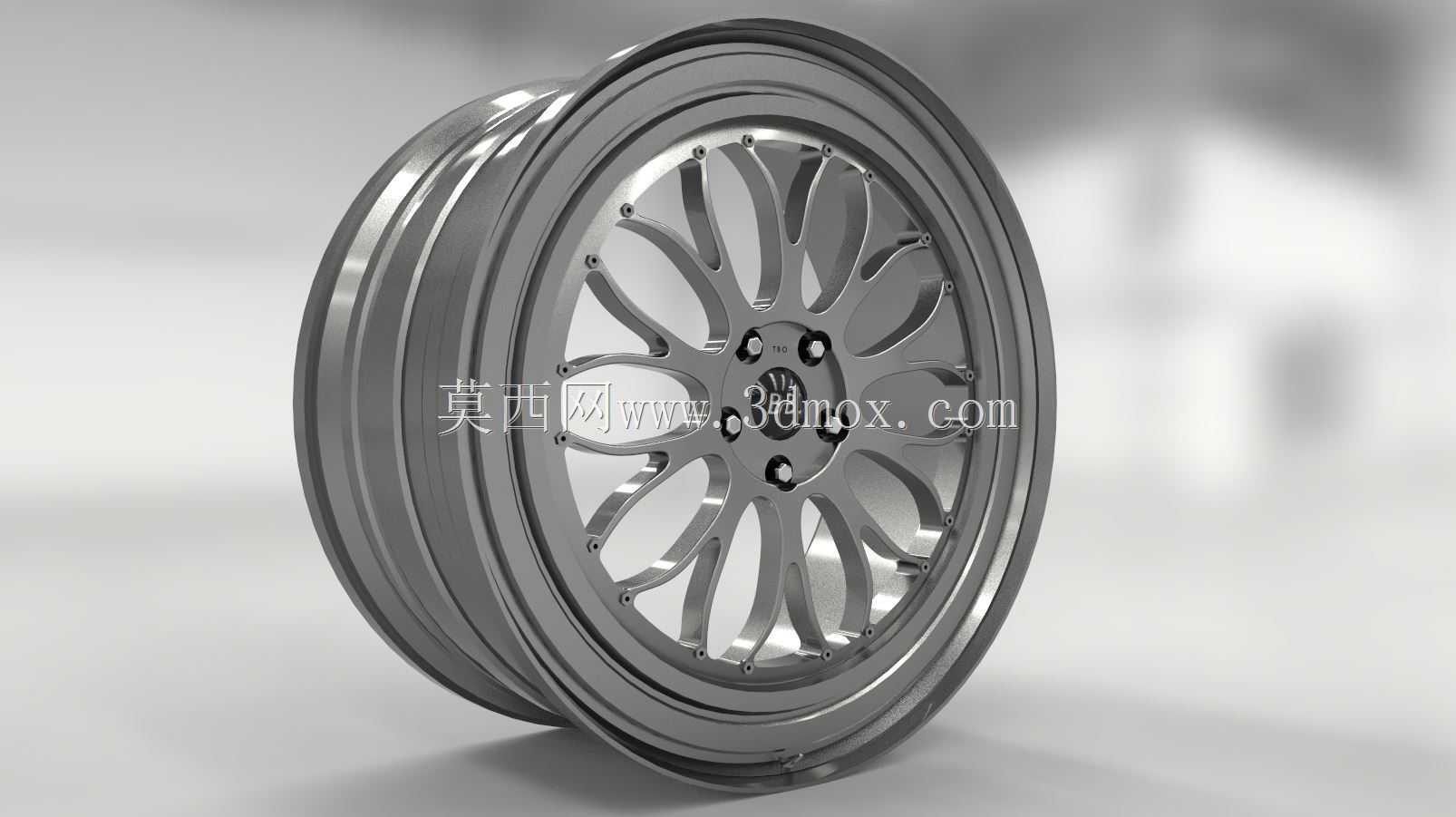

　　这款轮辋采用M形分叉多辐条结构设计，主要面向民用乘用车改装场景，适配18英寸规格的乘用车轮胎，可覆盖多数紧凑型、中型家用轿车及入门运动车型的换装需求。轮辋主体采用深凹宽边设计，轮缘位置做了加厚翻边处理，既能够在车辆过弯承受侧向载荷时分散应力集中点，也能在低速刮蹭路沿时降低轮辋本体的变形概率，日常使用场景下的抗冲击冗余量相比同尺寸原厂铸造轮辋有明显提升。辐条采用对称式M形分叉布局，每根主辐条在靠近轮缘位置拆分出两个支脚与轮辋外圈连接，这种结构一方面可以在同等重量下提升辐条整体的抗扭刚度，减少急加速、急制动时的辐条形变反馈，另一方面分叉结构留出了更大的刹车系统避让空间，可兼容直径330mm以内的原厂升级刹车卡钳及划线刹车盘，

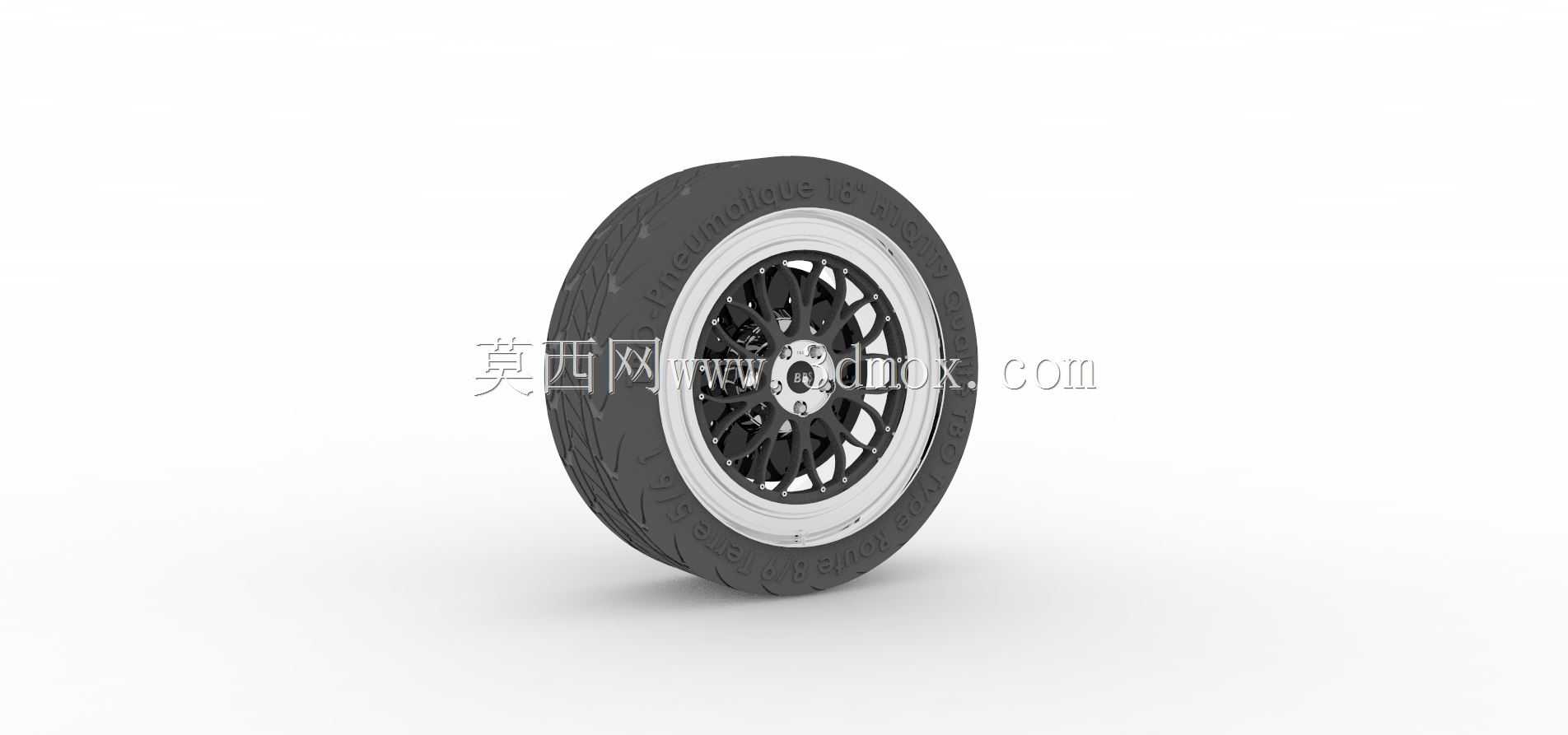

　　不需要额外加装垫片即可完成配套安装。中心安装位采用五孔螺栓固定布局，孔位按照主流乘用车PCD参数做通用化适配，中心孔预留了变径圈安装台阶，可通过匹配不同规格的变径圈适配不同中心孔直径的车型轴头，安装后能够保证轮辋与轴头的同轴度，避免高速行驶时出现方向盘抖动的问题。轮辋的轮唇位置做了阶梯式下沉设计，在安装低扁平比轮胎时能够更好地贴合胎唇位置，减少高速行驶时轮胎脱圈的风险，同时宽边轮缘的设计也能在视觉上降低轮胎的厚重视觉感，匹配低趴改装风格的整车视觉效果。从结构设计逻辑来看，这款轮辋在建模阶段就做了壁厚的差异化处理，辐条与轮辋外圈连接的位置做了局部加厚，辐条中部做了等强度的减薄处理，在保证整体结构强度满足日常行驶载荷要求的前提下，

　　尽可能降低轮辋的非簧载质量，提升车辆悬挂的响应速度。安装边界方面，轮辋的ET值设定偏向齐平翼子板的常规改装需求，安装后不会超出车身翼子板宽度，也不会过度向内凹陷蹭到悬挂摆臂或避震筒身，适配多数原厂未改动悬挂结构的车型，不需要额外对翼子板或悬挂部件做切割改动。轮辋表面采用金属拉丝质感的曲面过渡处理，辐条侧面做了微小的倒角设计，既能够减少应力集中点，也能在日常清洗时减少污渍残留的死角，降低后期维护的难度。
