单缸动力活塞连杆曲柄机构三维设计

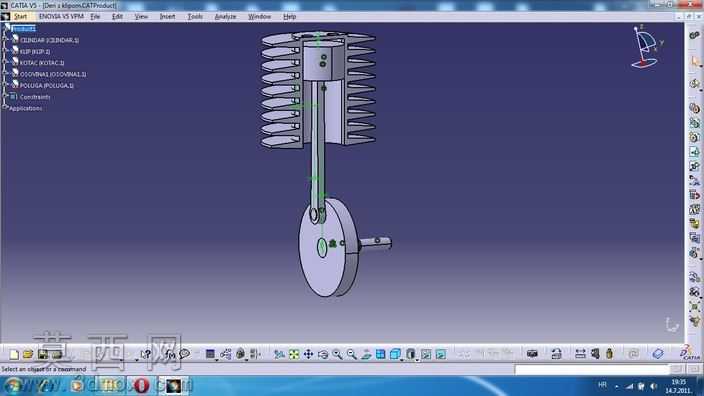

本作品为单缸动力系统核心的活塞连杆曲柄组件三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，完整还原了小型内燃机动力转换单元的核心结构。建模阶段首先完成活塞主体的特征搭建：活塞头部设置多道环形环槽结构，用于后续装配气环与油环，保障气缸工作腔的密封性能；活塞裙部做适配缸径的圆柱面优化，保证往复运动过程中的导向稳定性，活塞销孔位置做同轴度约束，确保与活塞销的装配精度。与活塞配套的散热鳍片组采用环形阵列特征完成建模，等间距排布的薄片状散热结构围绕气缸套外壁布置，每片鳍片的厚度、间距参数均参考小型风冷动力单元的常规设计值，通过增大与空气的接触面积提升工作过程中的散热效率，避免动力组件过热失效。连杆部分采用变截面杆身设计，大小端分别设置轴孔结构，小端通过活塞销与活塞形成铰接配合，大端与曲柄销完成装配约束，建模过程中对连杆过渡位置做圆角处理，降低应力集中风险，符合动力传递部件的结构强度设计逻辑。曲柄部分包含圆形曲柄盘与输出轴段，曲柄销相对输出主轴做偏心距参数设置，将活塞的直线往复运动精准转换为输出轴的旋转运动，各运动副位置均添加了贴合实际工况的装配约束，可直观演示完整的动力转换运动过程。材质渲染阶段，活塞、连杆、曲柄等金属受力部件赋予哑光金属钢材质，散热鳍片赋予导热性优异的铝合金材质，不同部件通过材质差异清晰区分结构边界，整体装配关系清晰，各零件的配合公差预留合理，可直接用于动力原理教学演示、小型动力装置的结构参考，完整展现了往复式动力核心组件的设计逻辑与结构特点。
