带凸台安装座的弧形卡扣连接构件

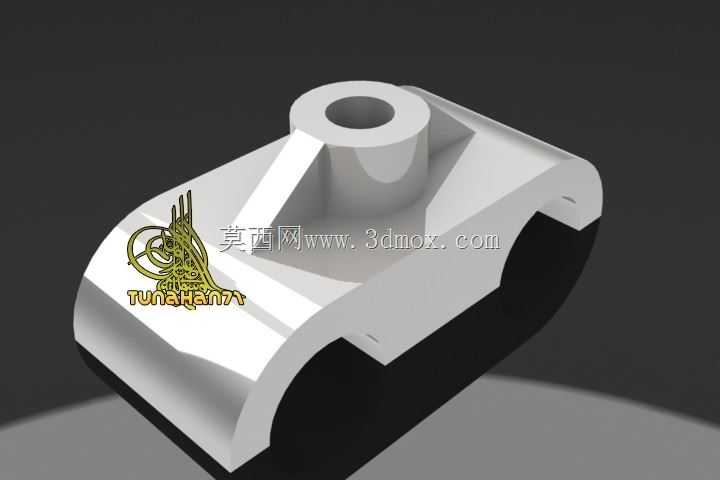

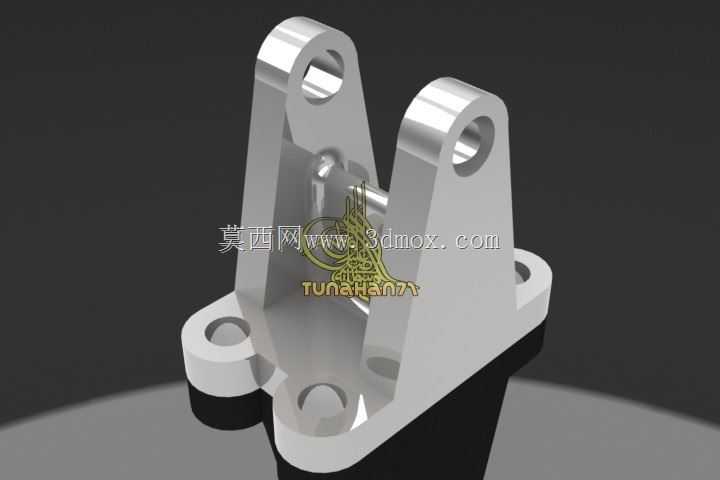

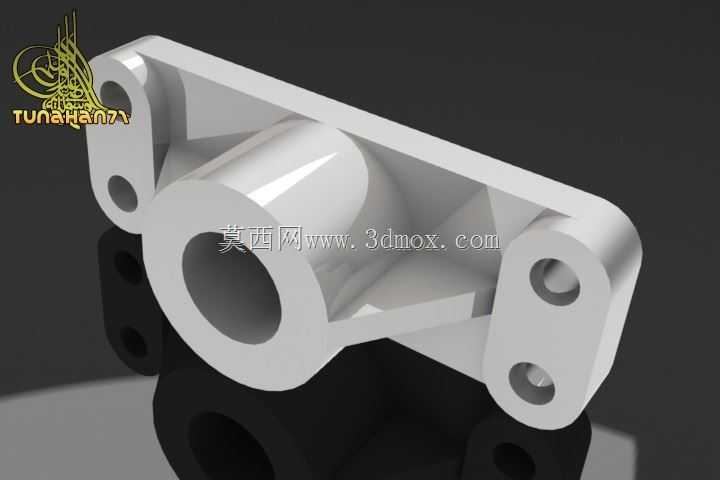

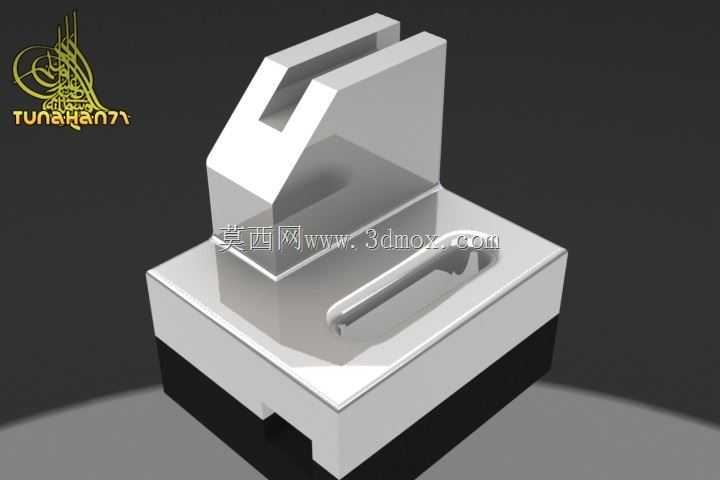

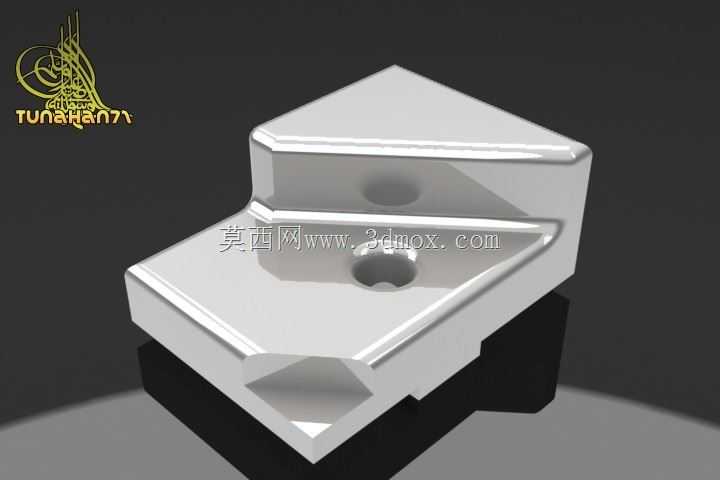

　　这类带凸台的弧形卡扣构件，常应用在轻工输送线、小型设备机架的管装辅件固定场景中，日常作业里主要承担管线路径定位、外置传感元件安装载体的作用，替代传统的扎带、分体式管夹结构，减少装配环节的零件数量。从结构设计逻辑来看，主体弧形内曲面是核心的配合面，加工时需要严格匹配对应外径的圆管外壁，保证卡扣卡入后不会出现周向转动、轴向窜动的问题，曲面的弧度公差一般控制在±0.1mm范围内，避免装配间隙过大导致固定失效。上方的带孔凸台是功能安装位，中间的通孔用于穿装固定螺栓，用来搭载小型传感器、走线支架或者外置的标识牌，凸台和弧形主体之间设置了三角形加强筋，抵消螺栓锁紧时产生的局部应力，防止凸台根部受载出现断裂。构件的侧边做了外翻的导向斜角，

　　装配时不需要额外辅助工具，对准圆管位置按压即可卡入到位，拆卸时也可以借助平口工具撬动侧边缺口完成拆除，适合需要频繁调整辅件位置的生产线场景。从安装边界来看，弧形卡扣的开口宽度略小于配合圆管的直径，依靠自身工程塑料或者铸铝材质的微量形变实现卡紧，凸台的顶面到弧形最低点的垂直高度控制在适配常规M6螺栓安装的空间范围内，不会和周边的管线、机架结构产生干涉。设计时特意将凸台的中心和弧形结构的中心做了偏移处理，让安装后的螺栓锁紧力方向指向圆管中心，避免单侧受力导致卡扣歪斜，同时凸台的孔位做了沉头设计，螺栓锁紧后头部不会突出凸台表面，减少外部磕碰导致的螺栓松动。这类构件在实际使用中不需要额外焊接或者打孔，不会破坏原有圆管的结构强度，在老旧设备改造、临时生产线搭建的场景中适配性极强，针对不同外径的圆管只需要调整弧形内曲面的半径参数，其余的凸台、加强筋结构都可以沿用通用设计，能大幅缩短非标设计的建模周期。
