办公椅升降调节核心机械结构设计

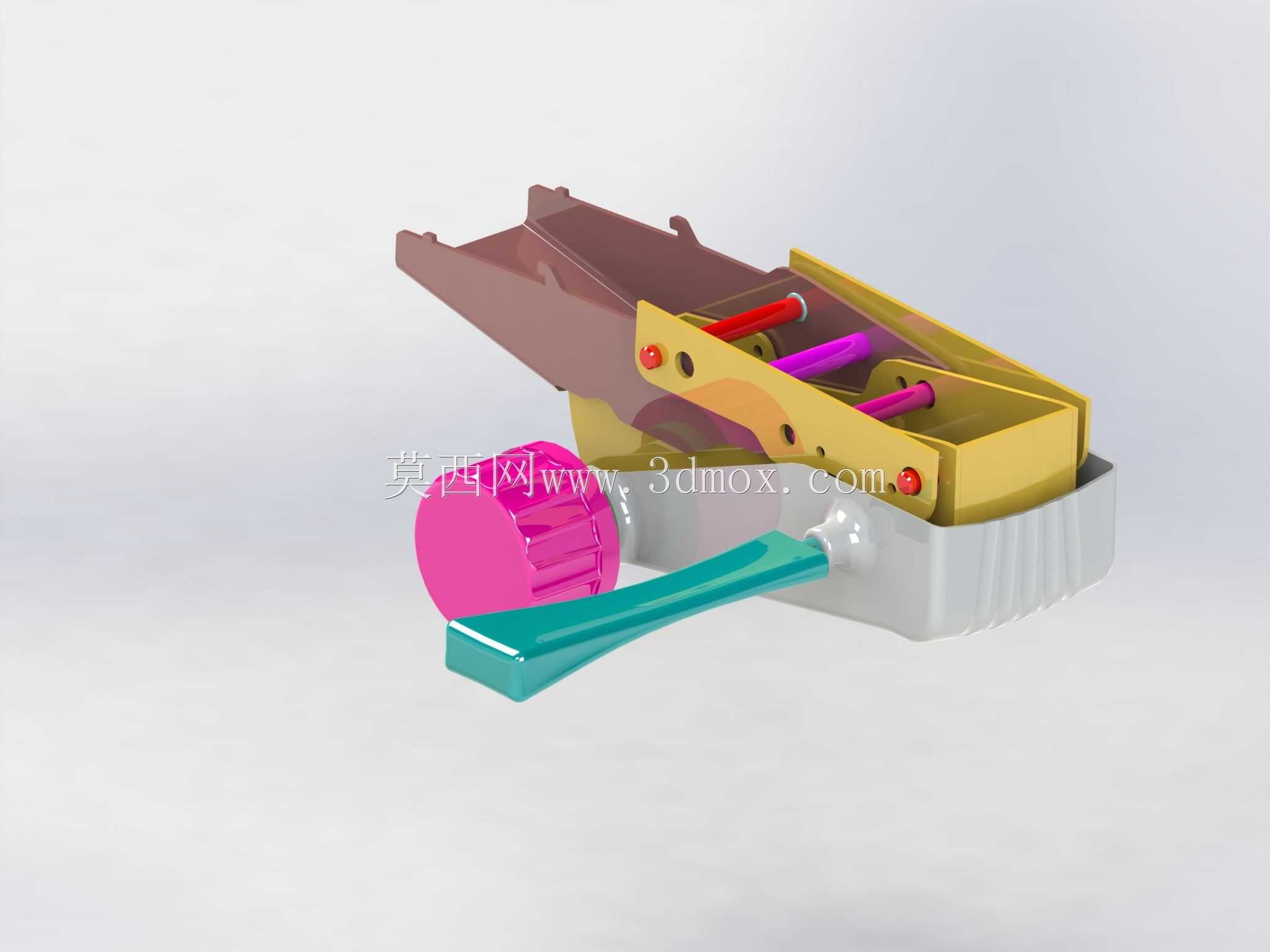

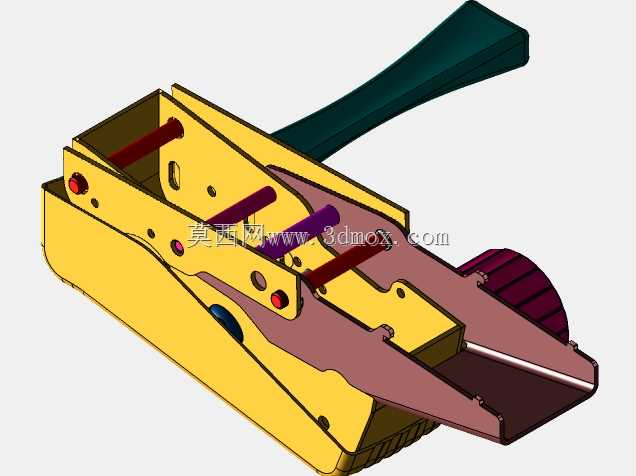

这套结构是办公椅实现坐高调节、倾仰锁定的核心执行部件，日常办公场景中，使用者扳动座椅侧方的调节手柄，即可触发这套机构完成档位切换，适配不同身高用户的坐姿需求，也能在倾仰休憩时提供稳定的档位支撑，避免座椅出现意外滑落或锁止失效的问题。从结构设计逻辑来看，整套构件采用分层嵌套的布局思路，外部的冲压成型壳体作为承载基座，既承担整个座椅上部的人体重量载荷，也为内部的滑动、锁止构件提供安装定位基准，壳体边缘预留的多个安装孔位，可直接与座椅的五星脚支撑柱、座盆底部支架完成对位装配，安装边界适配市面上主流办公椅的通用安装尺寸，不需要额外做转接件改造。内部的滑动导槽采用倾斜角度设计，配合不同颜色标识的弹性销、复位弹簧构件，能在手柄扳动时完成锁止卡块的位移切换，松开手柄后弹簧可快速带动卡块复位卡入对应档位槽，整个操作行程控制在15度扳动角度范围内，使用者不需要大幅度抬臂即可完成操作，符合人体工学的操作力设计要求，正常成年人单指施加的力即可触发调节，不会出现扳动卡顿、锁止不到位的情况。外露的调节手柄采用弧形贴合设计，表面做了防滑的结构处理，长期使用不会出现硌手的问题，手柄与内部传动杆的连接采用过盈配合加横向销钉固定，避免频繁扳动后出现手柄松脱的故障。整套结构的运动副之间预留了合理的配合间隙，既不会因为间隙过大出现调节旷量，也不会因为间隙过小导致卡滞，日常使用中不需要频繁加注润滑脂即可保持顺畅的操作手感，构件的受力部位做了加厚处理，可承受超过150kg的垂直载荷，满足办公场景下长期高频使用的强度要求，不会因为长期承重出现结构变形、锁止失效的问题。在装配逻辑上，整套构件采用模块化设计，所有零部件均可单独拆解更换，后期维护时不需要整体更换整个调节机构，只需要替换磨损的弹簧、卡块等易损件即可，大幅降低后期的维护成本。
