户外四柱遮阳凉棚结构设计方案

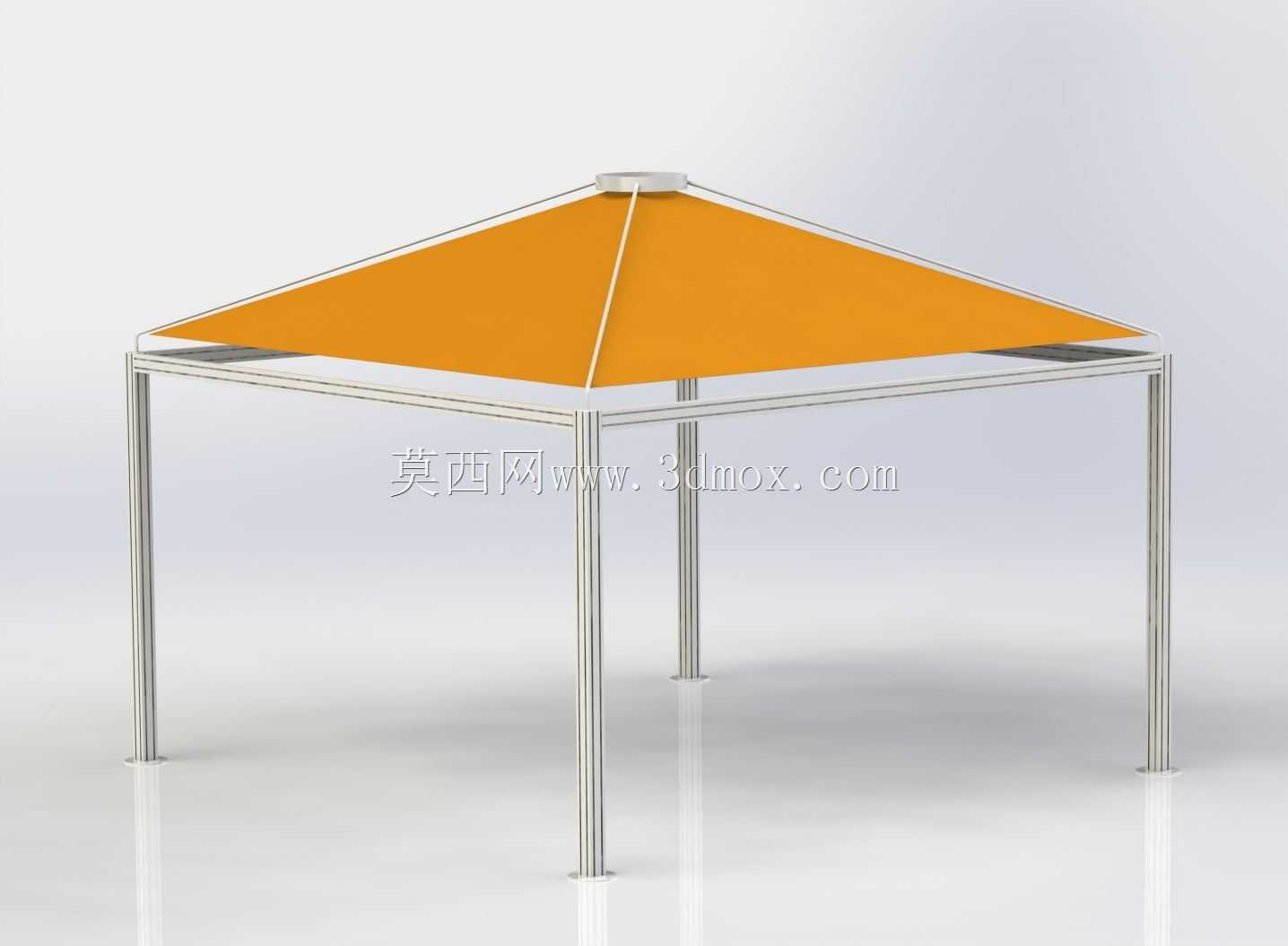

这款四柱支撑式户外遮阳结构，主要应用于商业外摆区、园区休闲区、私家露台、露天餐饮点位等需要固定遮阳覆盖的场景，可在开阔露天区域划定出独立的遮阳休憩空间，阻隔直射阳光带来的高温暴晒，同时兼顾一定的防零星小雨作用，为区域内的人员提供舒适的户外停留环境。从结构设计逻辑来看，整体采用对称式四柱承载方案，四根竖向支撑柱选用等截面金属型材，柱身做等距加强筋结构提升抗弯性能，柱底设置平整安装面，可通过膨胀螺栓直接与硬化地面完成固定，安装边界需保证地面平整度误差不超过5mm，单柱垂直偏差控制在2mm以内，避免长期受力出现结构倾斜。顶部遮阳面采用正四边形锥顶造型，中心位置设置一体式汇水顶帽，锥面坡度控制在8度左右，既可以让落在篷面的雨水自然向四周导流，不会在篷面积存形成水兜压损结构，也能减少风阻对篷面的掀扯作用力，提升户外抗风稳定性。篷面与支撑框架的连接采用嵌入式压条固定结构，替代传统的绳索捆扎方式，安装时可将篷布拉紧后通过压条卡入框架预留的卡槽内，保证篷面长期处于张紧状态，不会出现松垮下垂、兜风异响的问题，后期更换篷面时只需拆卸压条即可完成操作，无需拆解整体支撑框架，维护便捷度较高。支撑柱与顶部框架的连接节点采用内置角码加固，节点处隐藏螺栓连接结构，既保证连接强度可承受常规户外6级风的载荷，也避免外露螺栓出现锈蚀影响外观与连接寿命。整体结构的覆盖尺寸适配常规4-6人休闲桌椅的摆放需求，支撑柱的排布预留了足够的进出空间，不会对人员通行、桌椅摆放造成干涉，篷面下沿的净空高度符合人体工程学要求，普通身高人员在篷下活动不会出现碰头问题，同时足够的净空也能保证篷下空气流通，避免遮阳区域出现闷热感。在实际选型应用中，该结构可根据安装场地的实际尺寸调整单根支撑柱的跨度，对应调整顶部框架的型材壁厚，大跨度场景下可在框架横梁内部增加加强衬钢，保证整体结构的刚性不会出现变形。
