清洁工具连接底座结构设计

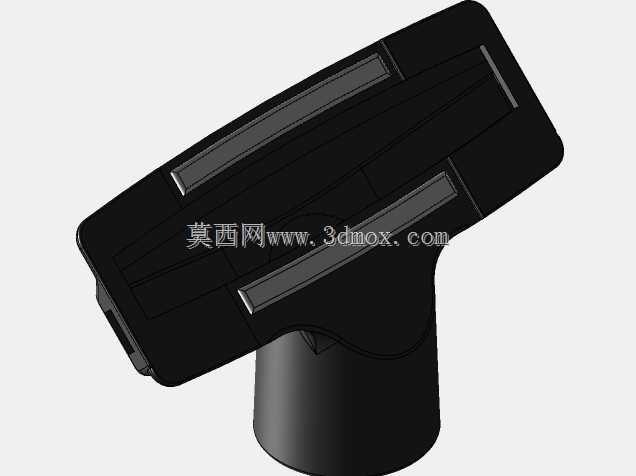

该结构件主要应用于手持类清洁设备的杆身与清洁头连接部位，是清洁耗材与操作杆之间的核心转接承载部件，日常使用中需要承受操作人员施加的下压力、横向扭转力以及管路输送的清洁介质压力，常见于商用喷抽式清洁设备、家用蒸汽清洁机具的耗材端配套结构。从实际使用场景出发，该部件中部的圆筒结构为清洁介质输送通道，可适配对应外径的输送管路，内壁做了顺滑过渡处理，避免清洁液、蒸汽等介质输送过程中出现紊流、残留挂壁的问题，通道端部的限位台阶可直接卡接管路接头，无需额外紧固件即可实现密封连接，减少装配工序的同时降低长期使用后的漏液风险。两侧延伸的翼状支撑结构为安装定位与受力承载部位，翼板底部做了平面度公差控制，可与清洁头的上盖安装面完全贴合，翼板上预留的安装位可通过卡扣或者小规格螺丝与清洁头壳体锁紧，将操作杆传递的下压力均匀分散到整个清洁头接触面，避免局部应力集中导致的部件开裂。设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚控制在均匀区间，转角位置全部做了圆角过渡，既避免注塑过程中出现缩痕、缺胶问题，也能减少使用过程中应力集中带来的断裂风险，圆筒与翼板的连接位置做了加强筋结构，筋位高度与壁厚匹配，不会在成型后出现表面缩水影响外观与装配精度。从安装边界来看，该部件的圆筒轴线与翼板平面呈固定倾斜角度，匹配清洁操作时的人体工学角度，操作人员握持杆身作业时无需刻意调整手腕角度即可让清洁头完全贴合作业面，降低长时间操作的疲劳感；翼板的外轮廓尺寸适配对应型号清洁头的安装槽位，装配后不会突出清洁头边缘，避免作业过程中剐蹭家具、墙面等被清洁表面。结构整体采用对称式布局，左右两侧的受力分布均匀，在承受横向扭转力时不会出现单侧受力过大的问题，管路通道的内径尺寸匹配常规清洁设备的介质流量需求，不会因为通径过小导致清洁液输送不畅，也不会因为通径过大导致整体结构臃肿增加不必要的材料成本。
