家用小型电动绞肉加工设备结构设计

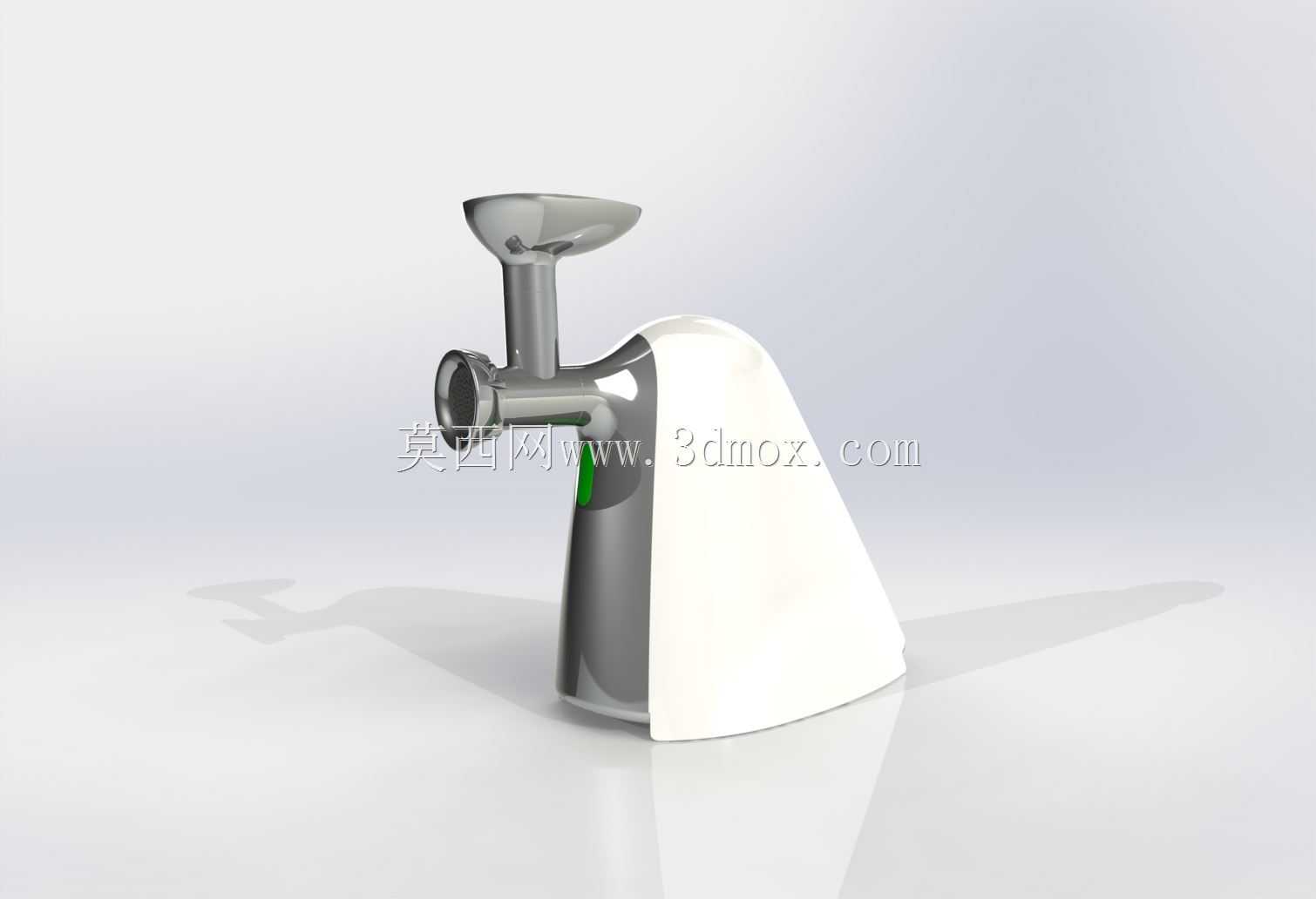

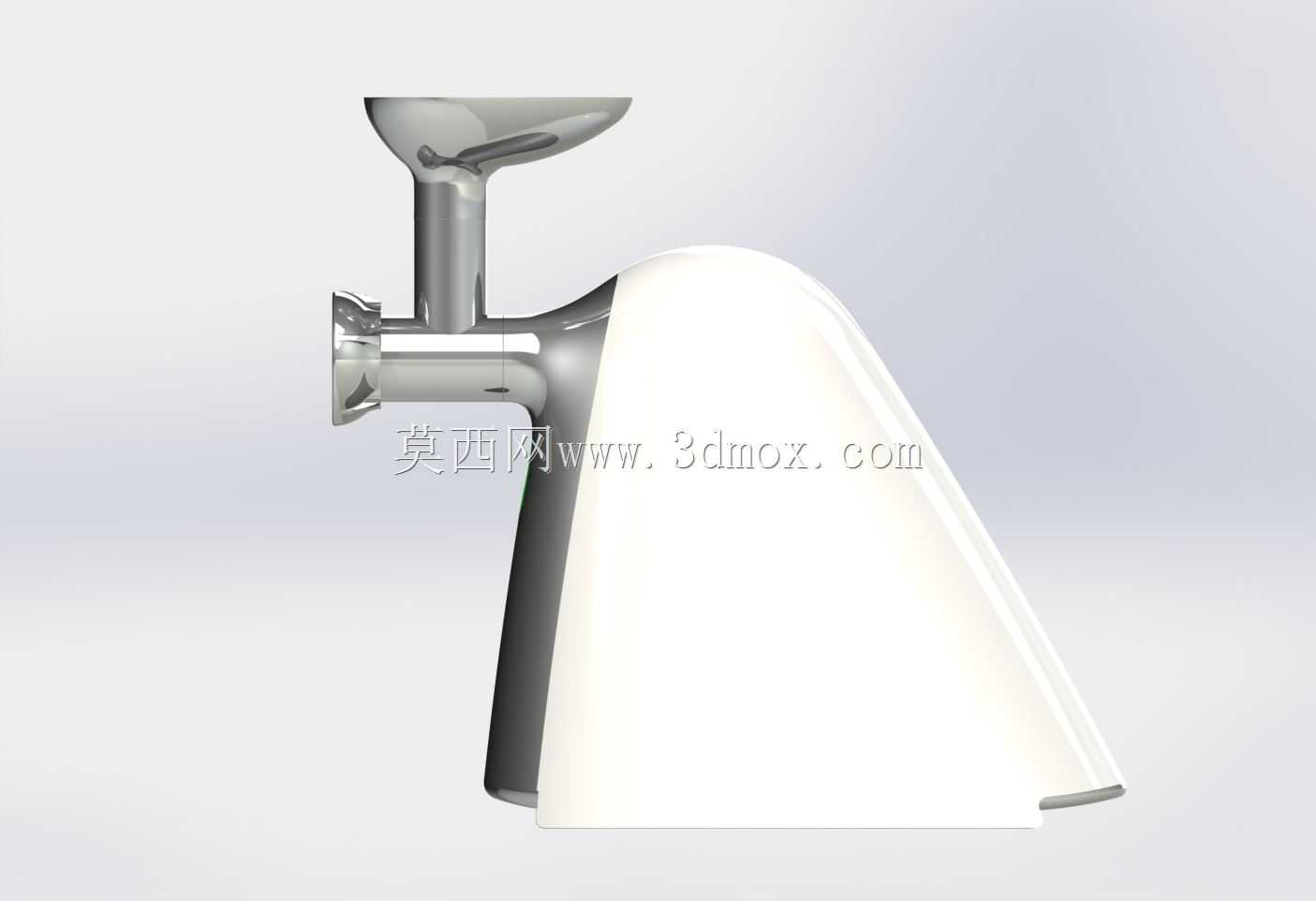

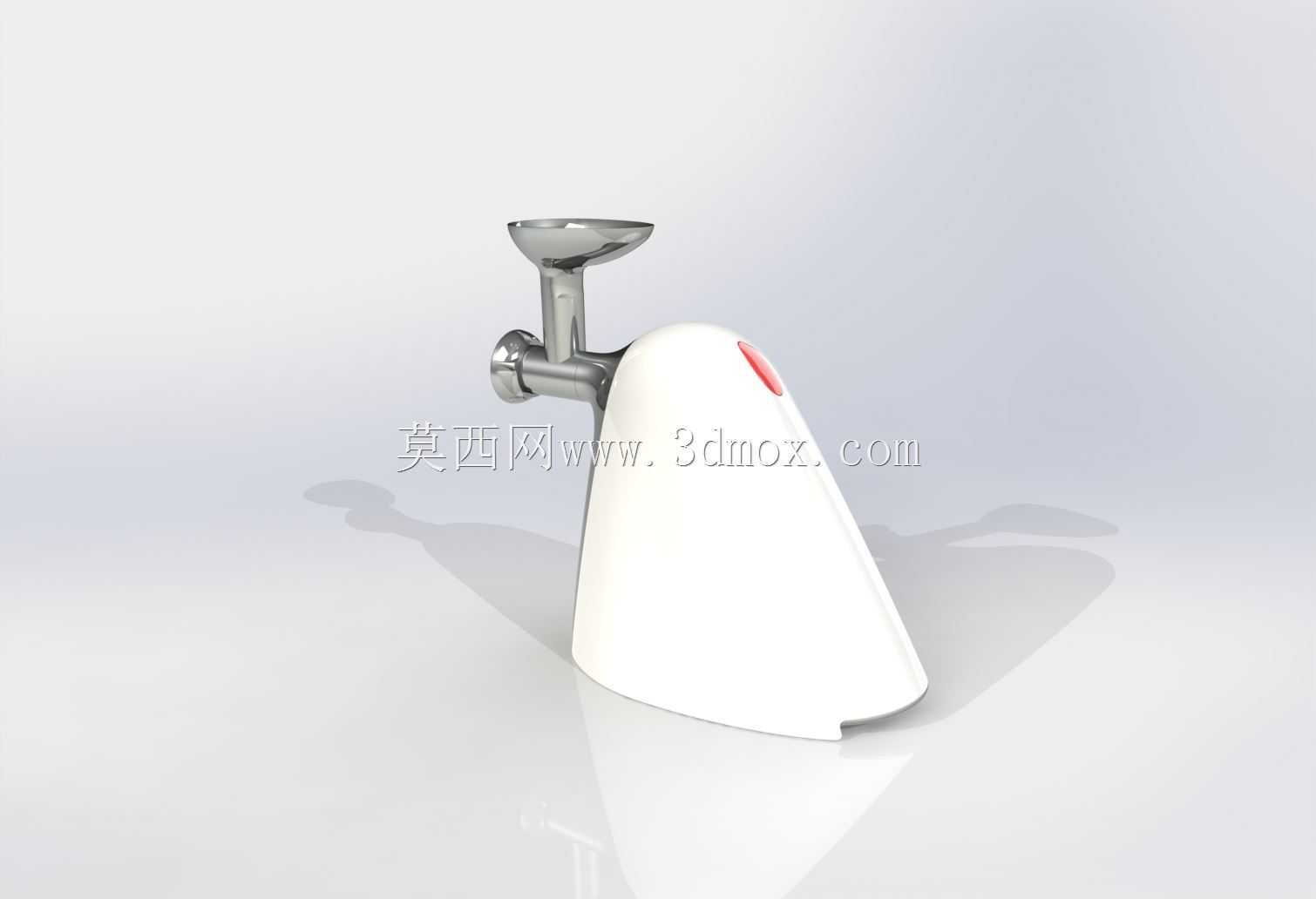

这款肉类加工设备主要面向家庭日常食材处理、小型餐饮门店鲜肉预处理场景，可完成鲜肉绞切、馅料制备等核心加工工序，替代传统手工剁馅的低效操作，也能适配不同食材的粗加工需求，比如将瘦肉、带少量筋膜的鲜肉加工成不同粗细的肉粒，满足包子、饺子、肉丸等餐食的原料制备要求。从结构设计来看，设备采用动力主机与绞切腔体分离的布局，主机外壳做了弧面收腰处理，底部设置加宽的支撑接触面，放置在操作台面上时可降低运行振动带来的位移风险，整机的安装边界控制在较小范围内，不需要额外预留过大的操作空间，常规家用厨房台面即可稳定放置。绞切进料口采用广口漏斗式设计，进料通道做了圆弧过渡处理，可避免食材卡滞，推送食材时的受力方向与螺杆输送方向保持同轴，能减少推送过程的阻力，也能避免食材在进料口处堆积。绞切腔体内部采用螺旋输送螺杆配合孔板、十字刀的组合结构，螺杆的螺距从进料端向出肉端逐步收窄，可在输送过程中逐步对鲜肉形成挤压，让肉料均匀推送至刀组位置，十字刀与孔板的贴合面做了精密平面处理，保证剪切过程中肉料切割均匀，不会出现肉料粘连、挤压成糊的问题。设备的动力输出端与绞切腔体采用快拆式卡扣连接，不需要额外工具即可完成腔体拆卸，日常使用后可快速拆分接触食材的部件进行清洗，避免食材残留带来的卫生隐患。主机内部的动力传递结构做了密封处理，可防止清洗过程中水渍进入电机舱，提升设备使用的可靠性。从外形尺寸的适配性来看，设备的操作高度符合人体站立操作的舒适区间，进料口的高度不需要使用者过度抬臂即可完成食材投放，出肉端的下方预留了足够的容器放置空间，可直接对接常规的盛馅盆、料碗，不需要额外垫高容器。设备的外壳采用曲面一体化造型，没有突出的尖锐棱角，日常使用过程中可避免磕碰划伤，外壳表面做了哑光处理，不容易残留指纹和油污，日常擦拭清洁即可保持外观整洁。在功能设计上，设备预留了不同孔径孔板的适配空间，可根据加工需求更换不同规格的孔板，实现粗绞、细绞不同的加工效果，除了鲜肉加工外，也可适配部分软质食材的切碎处理，拓展设备的使用场景。绞切螺杆的表面做了光滑圆弧处理，没有卫生死角，不会在输送过程中残留肉料筋膜，长时间使用也不容易出现物料堆积的问题。设备的重心设置在主机下部位置，即使在进料口放置较多待加工食材，也不会出现设备前倾倾覆的问题，运行过程中的稳定性较好。
