互锁拼接式镂空承载结构件设计

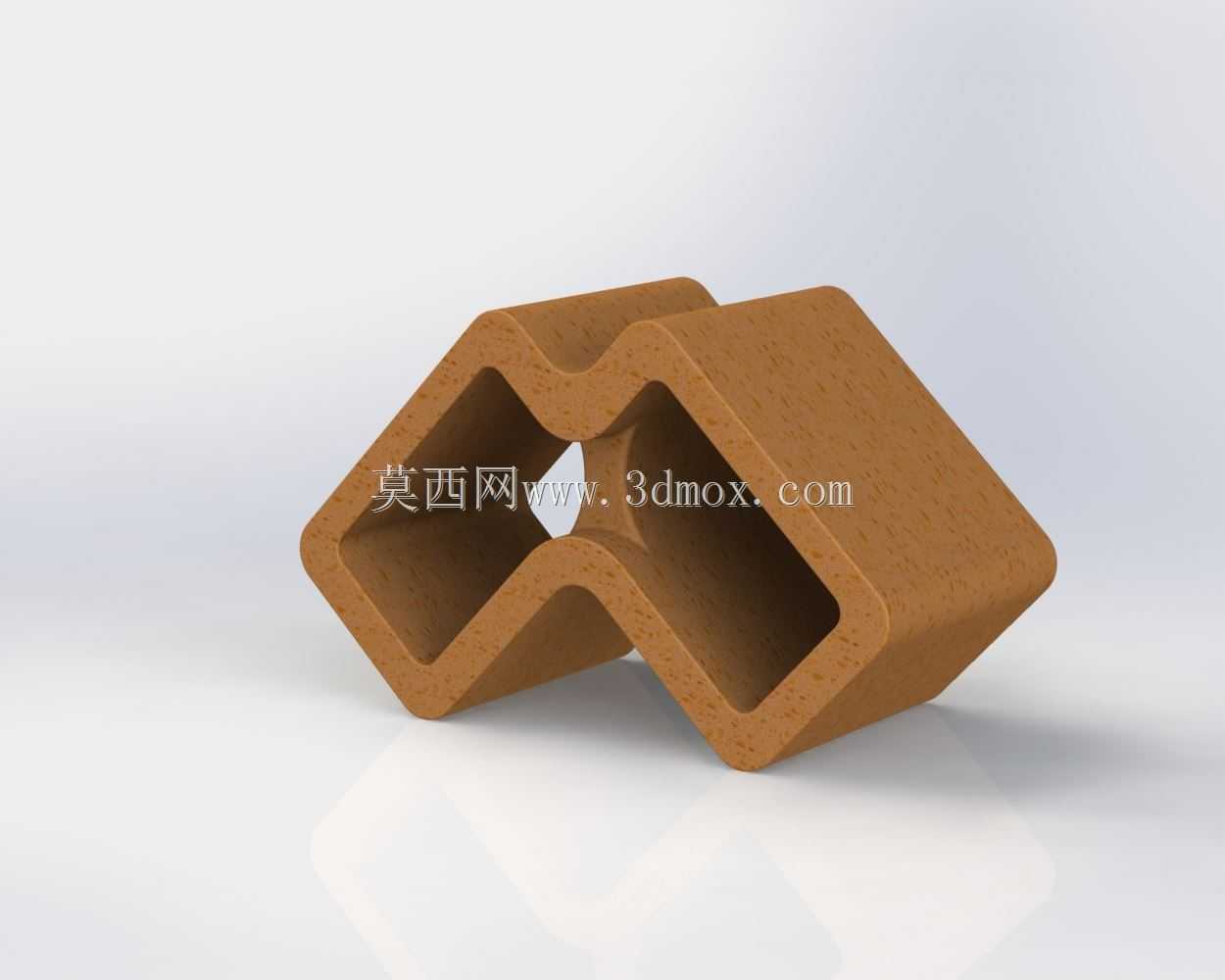

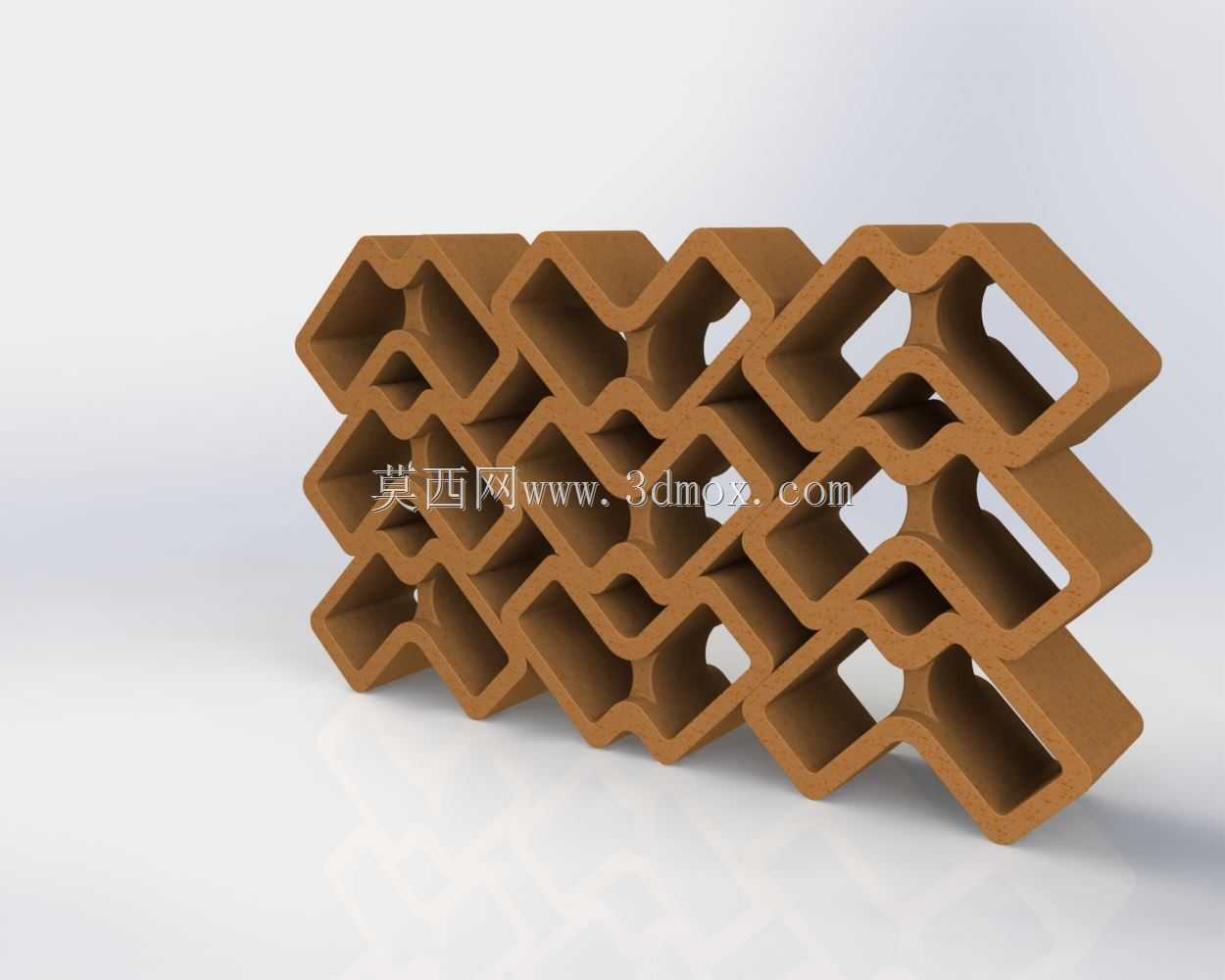

这类互锁拼接的镂空结构件，最初的设计出发点是解决轻质承载场景下的快速装配需求，在物流周转的缓冲衬垫、展会临时搭建的模块化隔断、轻型仓储的分层隔架场景中都能见到同类结构的实际应用。从结构逻辑来看，单个构件采用连续弯折的闭合腔体构型，相邻单元通过轮廓完全匹配的凹凸榫卯结构实现无紧固件拼接，拼接完成后整体形成连续的三维受力网络，垂直方向的载荷可以通过交错的肋板分散到每一个独立单元，避免局部应力集中导致的结构失效。设计过程中优先考虑了无工具装配的需求，每个拼接单元的对接边做了等距的导向倒角，装配时只需将相邻单元沿垂直于拼接面的方向按压，即可依靠结构本身的形变回弹实现锁止，不需要额外的粘接件或者紧固件，拆卸时也只需沿反向施力即可分离，能够反复拆装使用。从外形尺寸的边界约束来看，单个单元的壁厚根据承载需求做了等强度设计，镂空区域的占比控制在整体投影面积的六成左右，既保证了足够的透光、通风特性，也能在同等材料用量下获得比实心板材更高的比强度。在实际选型应用时，需要注意拼接完成后的整体跨度不能超过单单元长度的八倍，如果跨度超过这个阈值，需要在底部增加横向支撑肋，避免长期承载后出现整体下挠变形。这类结构如果采用发泡类高分子材料加工，可以直接作为产品运输的缓冲衬垫，根据被包装物的外形调整单元拼接的轮廓，替代传统的定制开模泡沫衬垫，大幅降低小批量产品的包装成本；如果采用木质复合材料或者工程塑料加工，也可以作为室内装饰的镂空隔断、置物架的层板支撑，拼接后的连续几何纹理兼具结构强度与装饰效果。结构的每个弯折内角都做了统一的圆角过渡，避免加工过程中出现应力开裂，同时也能减少使用过程中尖锐边角带来的磕碰风险。对接锁止面的配合公差控制在间隙配合的合理区间，既保证拼接时的顺畅度，也不会因为间隙过大导致拼接后出现松动晃动感，整体结构在水平方向受侧向推力时，相邻单元的锁止面会相互抵紧，将侧向力分散到整个拼接平面，不会出现单块构件脱落的情况。
