交错镂空立方格拼接结构组件

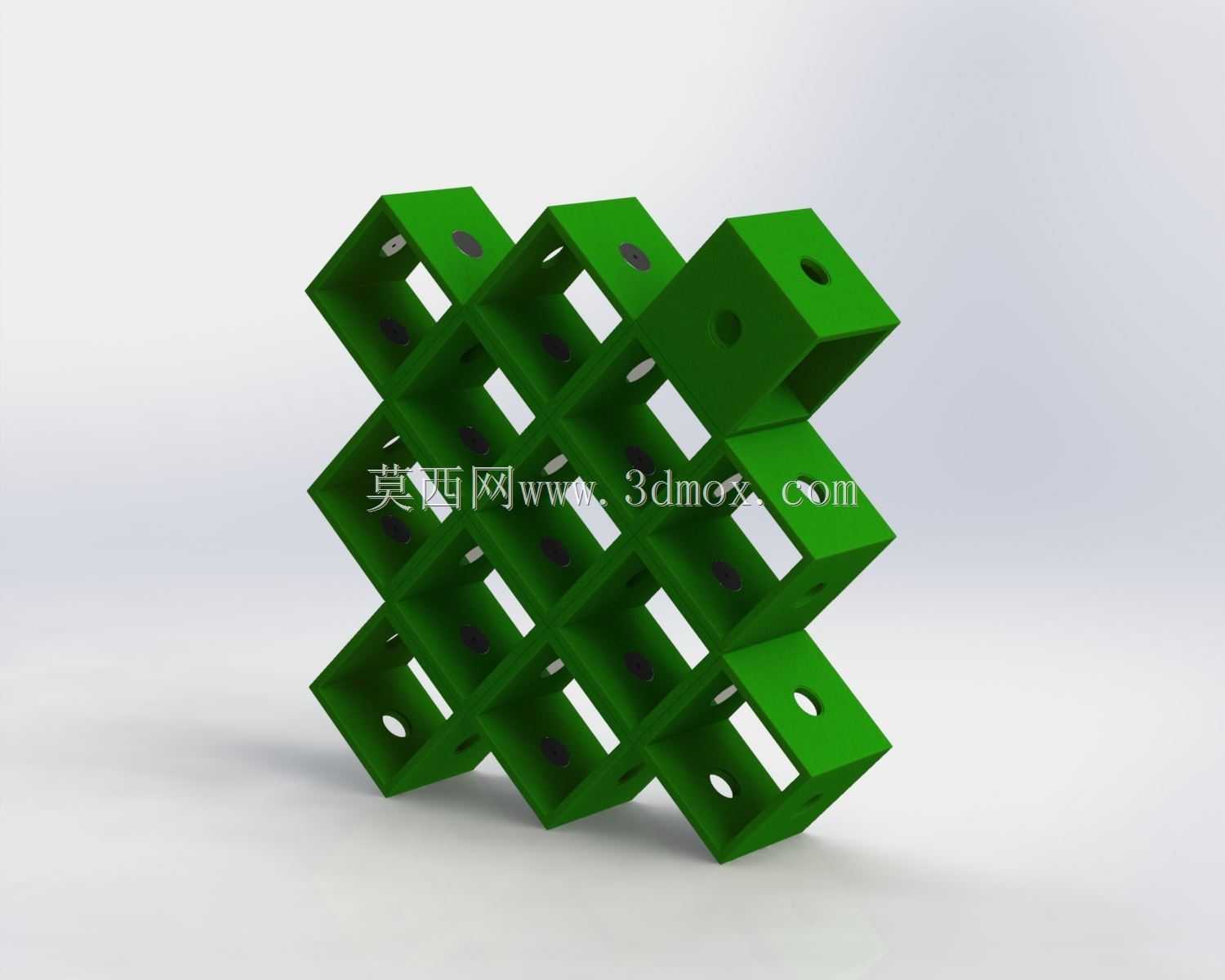

该交错镂空立方格拼接结构，在轻量化承载场景中具备较高的适配性，常被用于模块化展陈支架、轻质工装承托架、3D打印填充结构验证以及小型设备的缓冲支撑框架设计中。从结构功能来看，单组立方单元采用空心方管弯折成型的设计思路，每个单元的四个侧壁均预留同轴安装孔，可通过标准紧固件实现多单元的正交、斜向拼接，无需额外定制连接角件，装配过程中可根据实际承载需求灵活调整拼接密度与整体构型，在保证结构刚度的同时最大化降低整体自重。设计阶段优先考虑了空间受力的均匀性，交错排布的立方单元将竖向载荷沿三个轴向分散传递，避免局部应力集中导致的结构变形，每个单元的端面安装孔位公差控制在±0.1mm范围内，可保证多单元拼接后的整体平面度满足常规工装的安装基准要求。从安装边界来看，单立方单元的外轮廓尺寸适配常规20mm、30mm工业铝型材的安装间距，拼接后的整体结构可直接与现有铝型材框架体系兼容，无需额外设计转接件；镂空结构的孔隙率达到60%以上，既可以满足通风、走线的使用需求，也能在作为设备防护框架时降低风阻影响，适配户外小型设备的防护支撑场景。在实际选型应用中，该结构可根据承载等级选择不同壁厚的单元件，轻载场景下可采用塑料3D打印件实现快速打样验证，中载场景下可更换为铝合金冲压焊接单元，重载场景则可采用碳钢折弯焊接单元配合加强筋设计，不同材质的单元件安装孔位完全通用，可实现跨场景的快速替换。结构的拼接节点处采用面接触配合，相比传统的杆系桁架点接触连接，具备更好的抗扭性能，在承受侧向冲击载荷时不会出现节点松脱的问题，适合作为小型自动化设备的外围防护架、实验室物料存放架以及创意展陈的支撑骨架使用。
