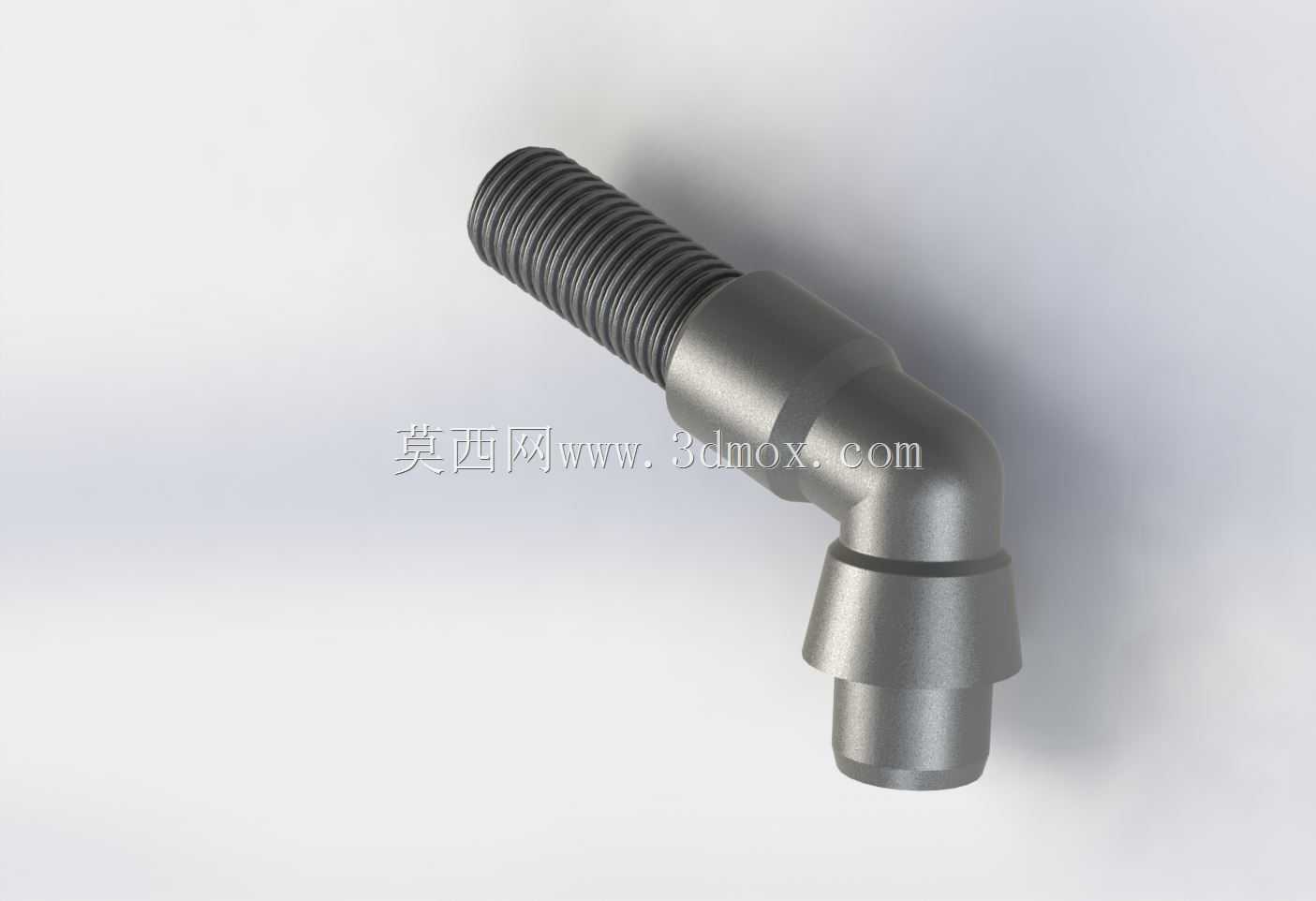

直角弯通外螺纹快插式气动管接头

这款弯通式管路连接件，主要应用在气动控制系统的管路排布场景中，常见于自动化生产线气路搭建、工业设备气动回路改造、小型气动工具气源接驳等工况，用来实现气源管路的90度转向连接，避免管路直角弯折造成的气阻增大、管路折损开裂问题。从结构设计来看，产品一端采用标准外螺纹结构，可直接拧入设备端预留的内螺纹安装孔，螺纹段的长度经过适配计算，既保证足够的啮合牙数满足连接强度要求，又不会因为螺纹过长顶触设备内部流道造成通径缩减；另一端为快插式接口，适配对应外径的气动软管，安装时无需额外套丝、缠生料带，直接将软管插入接口即可通过内部的卡簧结构锁紧，内部的密封胶圈可在0-1MPa的常规气动工作压力下实现无泄漏密封，拆卸时只需按压接口端的释放环即可顺利拔出软管，方便后期管路维护调整。整体采用90度直角弯型结构，转角处做了圆弧过渡处理，没有尖锐的应力集中棱角，既可以降低气流转向时的压力损失，也能提升零件本身的结构强度，在日常拆装、管路拉扯的工况下不容易出现转角断裂问题。外形尺寸方面，螺纹端的公称直径、快插端的适配管径都遵循通用气动元件的尺寸规范，安装时的回转半径经过优化，在狭小的设备安装空间内也能顺利完成拧装操作，不会和周边的阀件、管路产生安装干涉。零件的表面做了均匀的金属处理，粗糙度控制在合理范围，既可以提升表面的抗锈蚀能力，也能避免加工毛刺割伤安装人员、划伤配套软管。在实际选型使用时，需要注意匹配对应的管路通径与工作压力，螺纹端安装时的拧紧力矩要控制在合理区间，避免力矩过大造成螺纹滑牙、零件开裂，快插端接入软管时要保证软管切口平整、插入到位，避免出现插接过浅导致的管路脱开、漏气问题。这类接头在气动回路中属于消耗量较大的基础连接件，结构可靠性直接影响整套气路的运行稳定性，设计时充分考虑了现场安装的操作便利性与长期使用的密封耐久性，能够适配绝大多数常规工业气动场景的连接需求。
