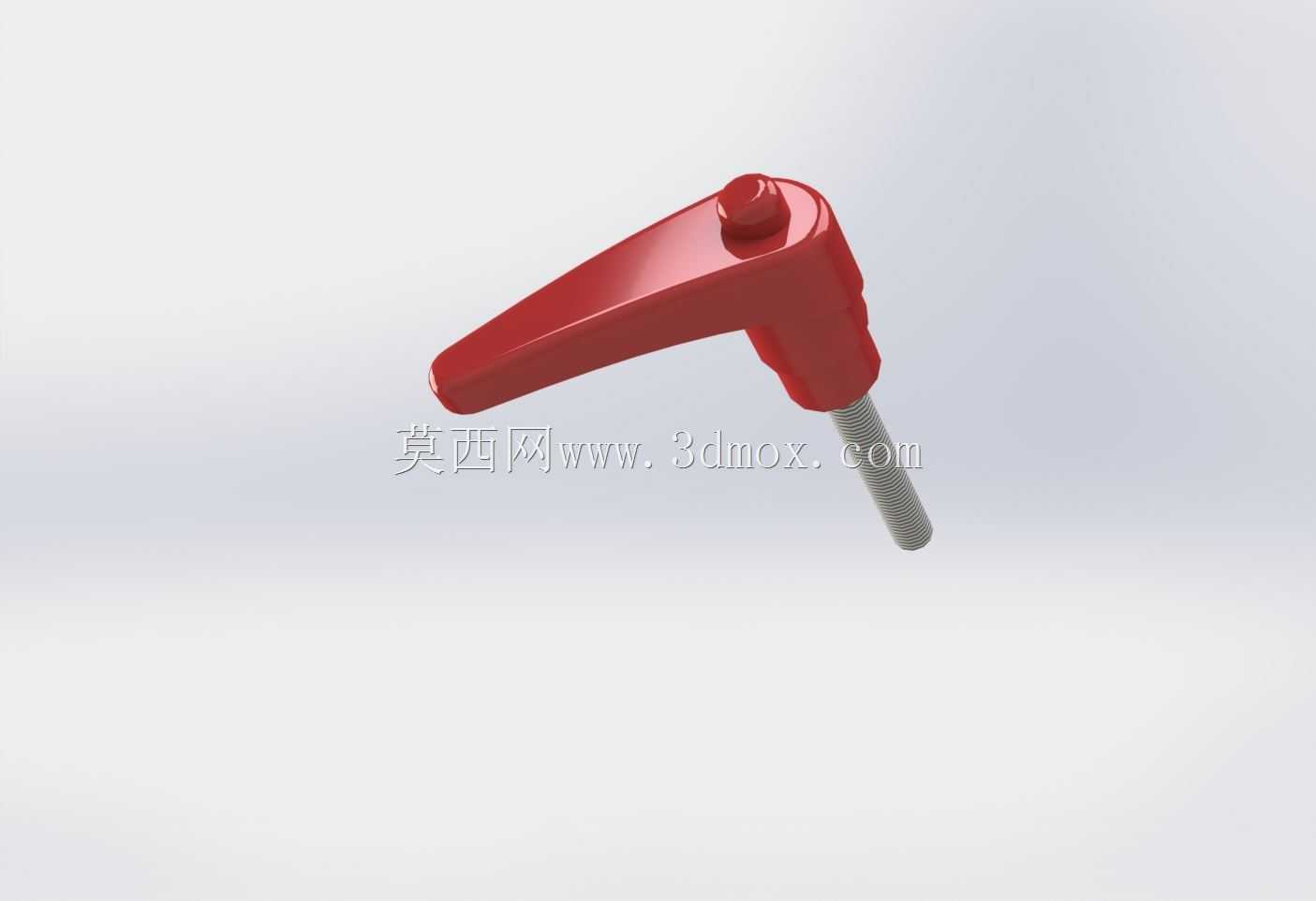

可调式L型紧定手柄结构设计

这款L型可调紧定手柄，是工业设备操作端常见的手动锁紧操作件，日常在工装夹具、检测治具、小型设备调节工位、印刷设备走纸机构、包装线挡料调节位都能见到它的应用场景，核心作用是无需额外工具，仅靠手动扳动就能实现部件的快速锁紧与位置调节，相比传统的滚花旋钮、蝶形螺丝，它的力臂更长，手动操作时能施加更大的锁紧力矩，锁紧可靠性更高，同时在空间受限的工位上，L型的结构可以避开周边干涉部件，操作时不会和相邻的结构件发生磕碰。从设计思路上看，手柄主体采用了符合人体工学的弧形握持轮廓，握持段做了渐变的截面过渡，从根部到握持端厚度逐步收窄，边缘全部做了R角倒圆处理，长时间手动操作不会硌手，握持施力时手掌的受力分布更均匀，不会出现局部应力集中导致的操作疲劳。手柄头部的内嵌金属嵌件是整个结构的核心受力件，和下方的螺杆采用分体式装配结构，这种设计的优势在于，当手柄扳动到受周边结构阻挡的角度时，可以向上提动手柄，让头部的棘齿结构脱开，自由旋转手柄到合适的操作角度再松开，棘齿自动啮合后就可以继续施加锁紧力矩，不会因为安装空间的角度限制导致无法扳动锁紧，解决了传统固定手柄在狭小空间内操作角度不足的问题。安装边界方面，这款手柄的螺杆为标准外螺纹结构，安装时仅需要在被固定件上加工对应规格的螺纹孔，或者穿过光孔配合螺母锁紧即可，不需要额外加工复杂的安装槽位，手柄旋转时的最大回转半径可以根据选型的螺杆长度适配，设计选型时只需要预留出手柄扳动时的回转空间，避开周边的管线、结构凸台即可，不需要做额外的避让结构设计。材质搭配上，手柄握持部分一般采用增强尼龙注塑成型，具备不错的绝缘性能和耐油污能力，在车间多油污、多切削液的工况下也不会出现锈蚀问题，金属螺杆和嵌件采用碳钢材质做表面镀锌处理，锁紧时的受力强度足够，日常频繁调节操作也不会出现螺纹滑牙、嵌件松脱的问题。实际应用中，这类手柄常被用在需要频繁调整位置的工位，比如输送带的挡边高度调节、工装夹具的快速压紧、设备门板的快速锁闭、检测设备的探针位置固定等场景，相比需要扳手操作的螺栓锁紧结构，它的操作效率更高，不需要额外配套工具，操作人员可以快速完成松紧调节，同时外露的手柄部分辨识度高，日常设备巡检时可以快速识别锁紧点位，避免出现漏锁紧的安全隐患。结构设计上，手柄头部的棘齿采用细齿结构，啮合时的齿间接触面积大，锁紧时不会出现打滑问题，同时齿形做了导向倒角，提动手柄复位时棘齿可以顺畅啮合，不会出现卡滞问题，螺杆和嵌件的连接采用压装加防转销的固定方式，大扭矩锁紧时螺杆和手柄之间不会出现相对转动，长期使用的结构稳定性有保障。
