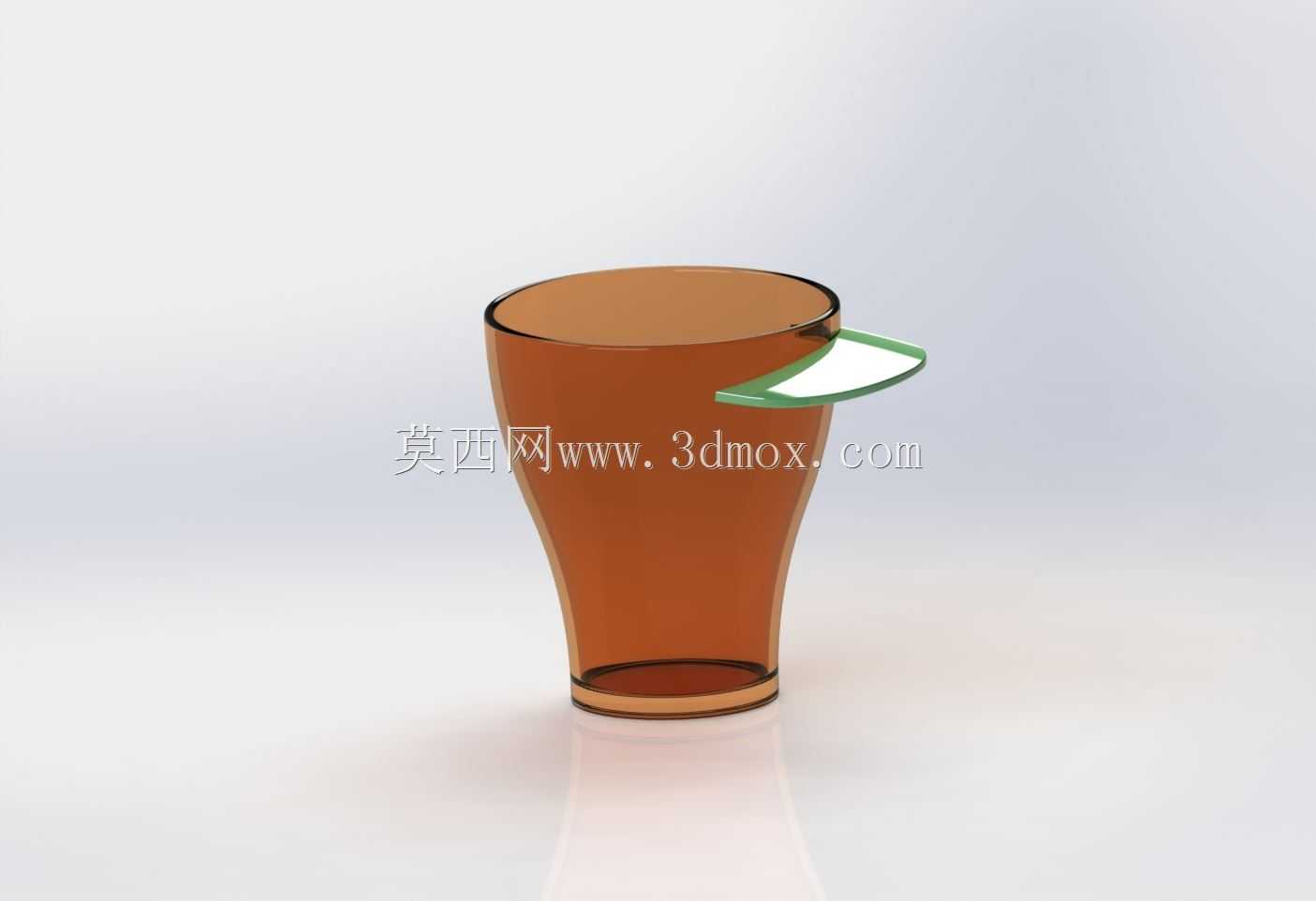

带侧置杯托的创意曲面饮水杯结构设计

　　这款带侧置杯托的曲面饮水杯，在日常餐饮、办公桌面、户外休闲等场景都有适配空间，区别于常规直筒杯的结构设计，在实际使用中能解决不少传统杯型的使用痛点。从功能特性来看，杯身采用收腰曲面造型，中部向内收窄的轮廓刚好贴合人手握持的掌弓弧度，握持时手指能自然贴合杯壁曲面，即使杯身外壁附着冷凝水，也能凭借曲面的贴合度降低打滑脱手的概率，相比直壁杯型握持稳定性提升明显。侧置的薄型杯托采用一体化衔接结构，从杯身上沿侧方水平延伸，托面做了微向上的倾角，日常使用时可以临时放置茶包挂绳、搅拌勺柄，或是小型的茶点、方糖，不用额外搭配小碟，减少桌面零散配件的摆放数量，尤其适合桌面空间有限的办公工位、小型茶台使用。设计过程中优先考虑了成型工艺的可行性，

　　杯身整体为回转曲面加局部侧伸结构，壁厚控制在均匀的1.5mm区间，不管是采用玻璃吹制还是食品级塑料注塑，都能避免壁厚不均导致的成型应力集中问题，侧置杯托与杯身的衔接处做了R3的圆角过渡，既避免直角位置的应力开裂，也能减少清洁时的卫生死角，不会残留茶渍或饮品污垢。杯身底部做了5mm宽度的平底支撑边，支撑面的平面度控制在0.2mm以内，放置在光滑桌面时不会出现晃荡的情况，支撑边外侧做了微小的倒角，避免取放时刮擦桌面涂层。整体外形的最大直径位于杯口位置，约85mm，收腰位置最小直径约60mm，杯身总高度约120mm，侧置杯托向外延伸的长度约35mm，安装摆放时只需要预留直径120mm的圆形桌面空间即可，不会占用过多台面上的操作区域，

　　和常规杯架、杯垫的尺寸也能适配，不需要额外定制配套的放置配件。杯口位置做了卷边处理，卷边半径2mm，饮用时唇部接触的触感更顺滑，不会出现薄边割嘴的问题，同时卷边结构也能提升杯口的结构强度，即使轻微磕碰也不容易出现豁口变形。从结构建模的角度来看，整个模型的曲面过渡连续，没有碎面或锐角转折，后续做渲染、结构仿真或者开模验证时，都能直接提取曲面进行工艺调整，不需要额外修复几何破面，侧托的承重经过结构验算，放置10g以内的小物件时不会出现变形下垂，完全能满足日常使用的承载需求。
