高弹缓冲辐条式工业行走滚轮结构

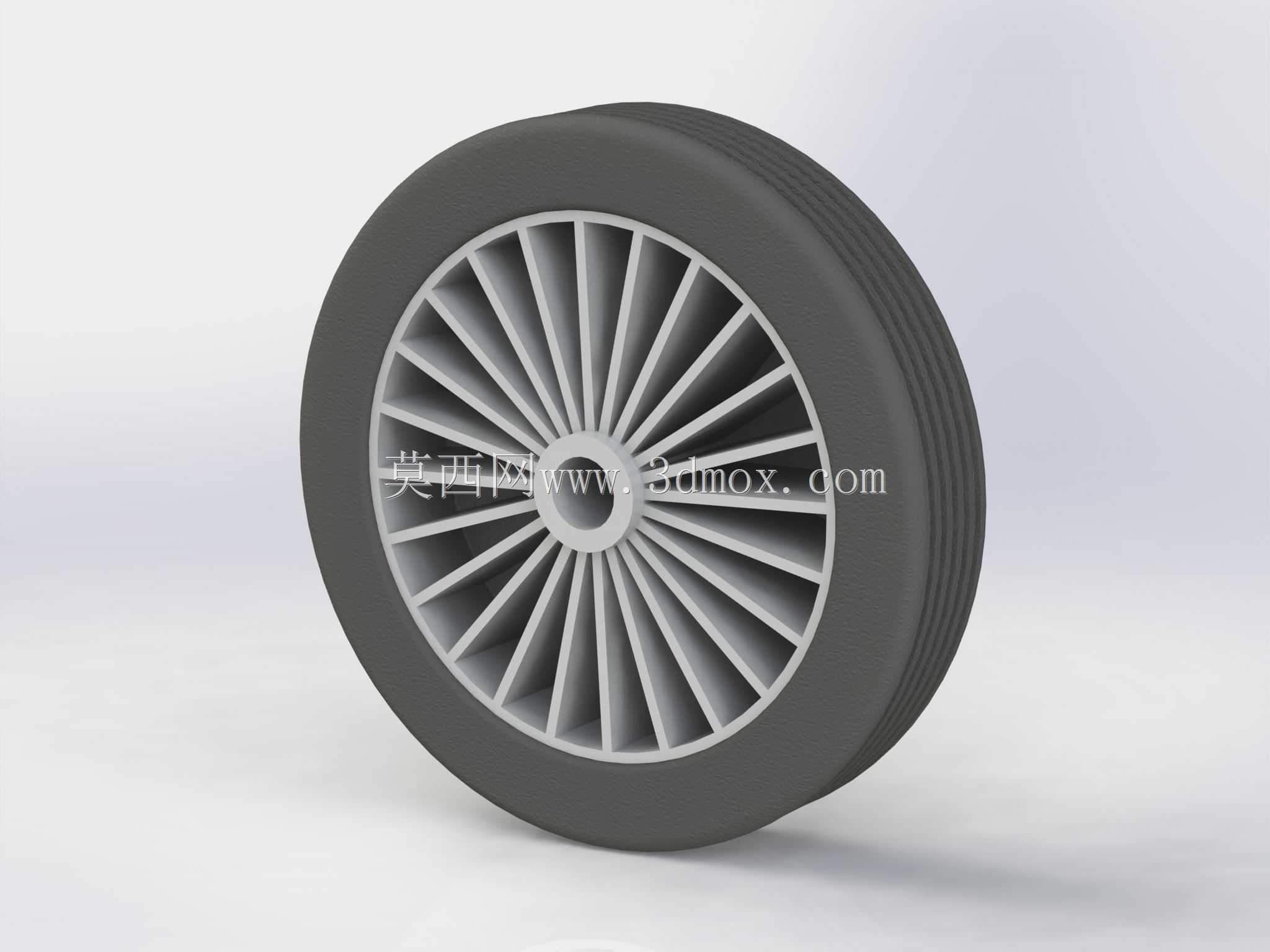

　　这款辐条式行走滚轮主要适配中小型移动设备、轻型转运工装、便携作业机具的行走支撑场景，在车间短途转运小车、便携检测设备机架、小型户外作业机具的移动结构中都能适配使用，核心作用是承担设备整机重量，同时在行进过程中过滤地面不平整带来的冲击，避免设备内部精密元器件受颠簸出现松动或精度偏移。滚轮外圈采用高弹性耐磨橡胶材质，胎面做了多道环形微槽设计，既可以提升与硬质地面的接触摩擦力，防止湿滑地面行进时出现侧滑，也能在压过地面细小碎屑、焊缝凸起时通过橡胶层的微变形抵消局部硬接触，避免滚轮出现卡滞。内部支撑轮辐采用等距放射状直辐条设计，每根辐条的截面厚度经过受力校核，在满足径向承重要求的前提下尽可能减少材料用量，降低滚轮自身转动惯量，

　　让设备推行时更省力，同时辐条之间的大镂空结构能快速排出行进中卷入的灰尘、碎屑，避免杂物卡滞在轮体与安装支架之间造成转动不畅。中心安装孔位做了同轴度公差约束，适配标准直径的轮轴安装，安装位预留了标准卡簧槽，装配时可以直接用标准轴用卡簧完成轴向定位，不需要额外加工定制限位结构，轮体与安装支架的间隙预留符合通用脚轮的安装边界，能直接替换同尺寸的常规实心脚轮，不需要改动原有设备的支架结构。设计过程中优先考虑了滚动过程中的受力均匀性，每根辐条与轮辋、轮毂的衔接位置都做了圆弧过渡处理，避免应力集中导致长期承重后辐条根部出现断裂，橡胶外圈与内部轮辋的结合面做了滚花处理，提升橡胶与金属基材的结合力，避免长时间承重滚动后橡胶层与轮辋出现脱层打滑。

　　轮体的整体宽度控制在通用安装支架的适配范围内，安装孔的中心高度与同规格脚轮保持一致，设备做配件替换时不需要重新调整整机的离地高度，也不会出现轮体蹭到设备底板的问题。胎面的橡胶硬度控制在合理区间，既不会因为硬度过高导致缓冲效果差，也不会因为硬度过低造成承重后形变量过大，推行时出现滚动阻力陡增的问题。
