玩具通用小型直流电机三维建模作品

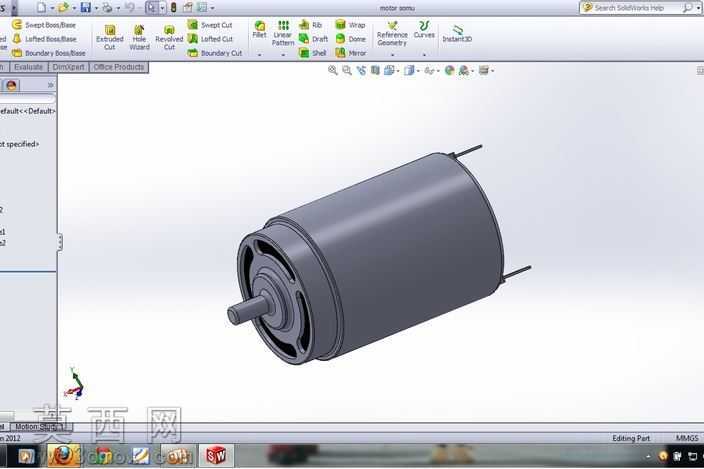

本次建模的对象是广泛应用于各类玩具中的通用小型直流电机，建模过程依托三维设计软件完成，全程以实物尺寸观测为核心依据，未依托正式工程草图开展逆向复刻，重点还原该类微型电机的典型外观与基础结构特征。建模初期首先对实物电机的整体比例进行观测校准，确定圆柱形机壳的长径比例、输出轴的伸出长度、后端供电引脚的间距与伸出尺寸，先通过旋转凸台特征生成电机的主体机壳基础轮廓，机壳部分采用哑光深灰的工程塑料材质参数设置，还原普通微型直流电机外壳的磨砂质感，避免过度反光的材质效果偏离实物观感。针对电机前端的端盖部分，单独建模还原端盖上的镂空散热槽结构，通过拉伸切除特征均匀排布端盖的通风缺口，同时还原端盖与机壳衔接处的定位凸台结构，保证端盖与主体机壳的装配关系符合实物的拼接逻辑。输出轴部分采用金属材质参数设置，还原金属轴的亮面金属质感，轴身的台阶结构通过多段旋转凸台实现，精准还原轴径的粗细变化与轴端的倒角细节，保证输出轴与前端端盖中心轴孔的同轴度符合实际电机的装配要求。电机尾部的两个供电引脚采用细圆柱拉伸特征生成，调整引脚的倾斜角度与伸出长度，还原实物引脚的焊接端形态，引脚部分采用与输出轴一致的金属材质，区分引脚与塑料机壳的材质差异。建模过程中对电机的细节圆角做了统一处理，机壳两端的衔接棱边、端盖的外轮廓棱边都添加了符合实物尺寸的小圆角，避免尖锐棱边带来的失真感。渲染阶段采用软件默认的柔和环境光，从斜上方打光凸显电机的圆柱曲面轮廓，同时保留端盖散热槽的阴影细节，让整体模型的视觉效果贴近实物拍摄的观感，清晰展现该类通用小型直流电机的典型外观形态，可用于玩具结构装配演示、电子配件展示等相关场景的三维素材使用，完整还原了民用微型直流电机的基础外观特征与结构比例。
