杜卡迪摩托车后轮摇臂结构设计

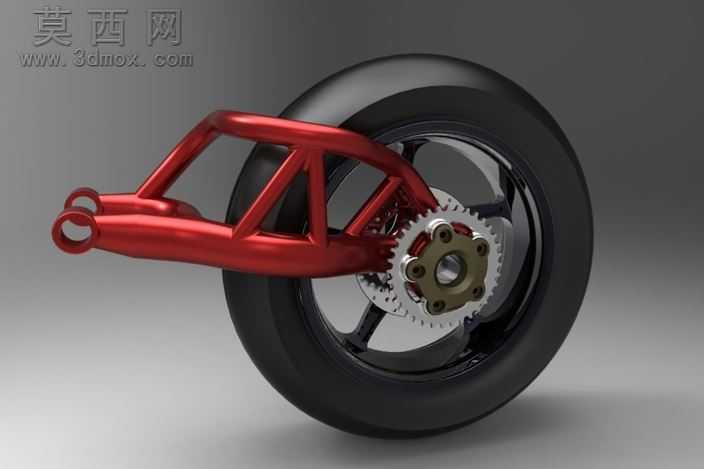

本作品为高性能摩托车后轮摇臂及配套后轮总成的三维结构设计，建模过程中优先还原了杜卡迪车型标志性的管式摇臂核心受力结构，对非核心的减震安装座等次要细节做了合理简化，在保证主体结构完整度的前提下兼顾了模型轻量化。建模阶段先通过草图绘制摇臂的主受力轮廓，确定各管材的走向与连接节点位置，采用扫掠特征生成各段管状主体，再通过布尔运算完成各连接部位的融合，保证摇臂的桁架式受力结构符合真实机车的力学传递逻辑，前端的双环安装孔位严格按照实车尺寸定位，确保与车架连接的匹配度。后轮部分分别完成了轮毂、轮胎、传动链轮、固定法兰的独立建模，轮胎采用曲面建模还原橡胶胎体的弧度与胎壁厚度，轮毂做了辐条镂空的细节处理，传动链轮还原了齿形轮廓与中心的螺栓固定孔位，链轮与轮毂之间的连接法兰做了分色处理，还原金属材质的装配层次。材质与渲染阶段，摇臂主体赋予高光泽金属红烤漆材质，调整反射参数模拟漆面的通透质感与环境反光效果，轮胎赋予哑光黑色橡胶材质，添加细微的粗糙度纹理模拟真实橡胶的表面质感，链轮与连接法兰分别赋予亮面镀铬金属与哑光枪灰色金属材质，区分不同金属零件的加工质感差异。渲染时采用柔和的侧上方主光源搭配底部补光，突出摇臂管材的结构线条与金属漆面的光泽，背景采用渐变灰色调突出主体零件，让整体视觉效果清晰展现各部件的装配关系。设计思路上围绕机车后摇臂的核心功能展开，桁架式的管式结构在保证足够结构强度应对大马力传动与路面冲击的同时，有效降低了簧下质量，提升车辆的操控响应速度，各部件的装配关系完全还原实车逻辑，可用于机车结构教学、改装方案展示、外观渲染参考等场景，模型整体装配逻辑严谨，各零件无干涉错位，主体结构的尺寸比例严格参考实车参数，能够直观展现杜卡迪车型后摇臂的经典设计特征。
