木工台式夹持马鞍工作台结构设计

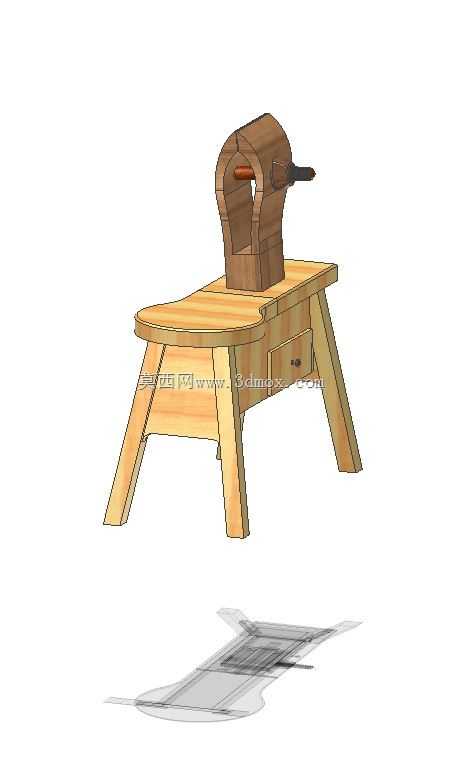

　　这款台式夹持工装主要面向小件木工精细加工作业场景，常见于木艺手作工坊、家装木作现场、小型家具维修工位，用来固定待加工的小型木料，配合手工锯、木锉、刻刀等工具完成开榫、修型、雕刻等工序，相比落地式重型台虎钳，它的自重更轻，台面高度适配坐姿作业，长时间操作不易产生肢体疲劳。从结构设计来看，整体采用分体式布局，下部为带弧形前缘的木质工作台面，四条向外倾斜的桌腿形成上窄下宽的支撑结构，无需额外地脚固定即可获得足够的抗倾覆稳定性，腿间预留的开放式空间方便操作人员腿部放置，适配常规高度的工作座椅；台面前缘设置的抽屉可收纳小型木工工具，减少作业过程中工具取放的移动距离。上部的马鞍形夹持座是核心功能部件，整体为硬木切削成型的拱形结构，

　　中部穿装的横向夹持螺杆配合前端的压头，可通过旋转手柄调整夹持开度，适配不同厚度的小型木料，拱形结构的内侧弧面可以贴合异形木料的曲面轮廓，相比平口钳更适合固定带弧度的木构件，比如小型木勺、木柄、装饰木件的加工作业。设计过程中重点考量了操作边界，工作台面的整体宽度控制在单臂作业覆盖范围内，操作人员坐在工位上无需起身即可触及台面上所有作业区域，夹持座的安装位置靠近台面前缘，加工时木料的悬挑长度控制在合理范围，避免加工过程中木料产生过大挠度影响加工精度；四条支腿的外倾角度经过反复校核，当施加在夹持工位的最大操作力达到常规手工作业的峰值时，工作台的重心投影始终落在支腿形成的支撑多边形内部，不会出现侧翻风险。夹持螺杆采用梯形螺纹传动，

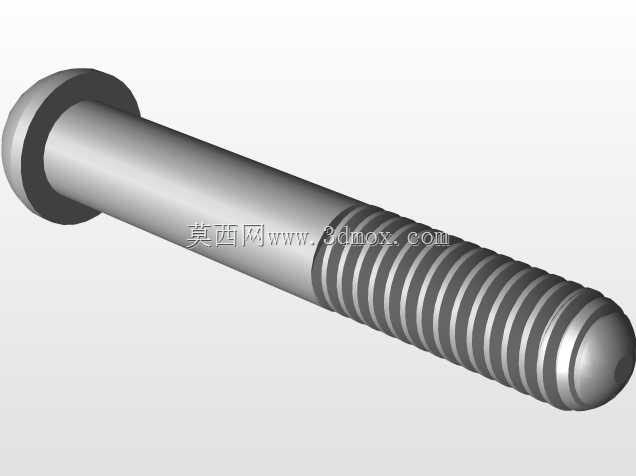

　　具备自锁特性，夹持到位后不会因为加工过程中的振动导致夹持力松脱，压头与木料接触的端面做了圆角处理，避免硬接触在木料表面留下压痕，影响成品外观。马鞍座与工作台面之间采用沉头螺栓连接，连接点隐藏在台面下方，不会破坏台面的平整性，台面上除夹持座安装区域外的其余平整空间，可临时放置加工工具、待加工坯料与成品件，兼顾了夹持作业与临时置物的双重需求。整体结构没有复杂的金属构件，大部分零件可采用常规硬木加工制作，加工门槛低，维修更换配件方便，适合小型加工场景的低成本搭建需求，支腿底部可按需加装防滑胶垫，在光滑的水泥地面或瓷砖地面上使用时，可进一步提升整体的防滑稳定性，避免作业过程中工作台出现滑移。
