低成本链条磨损在线检测装置结构设计

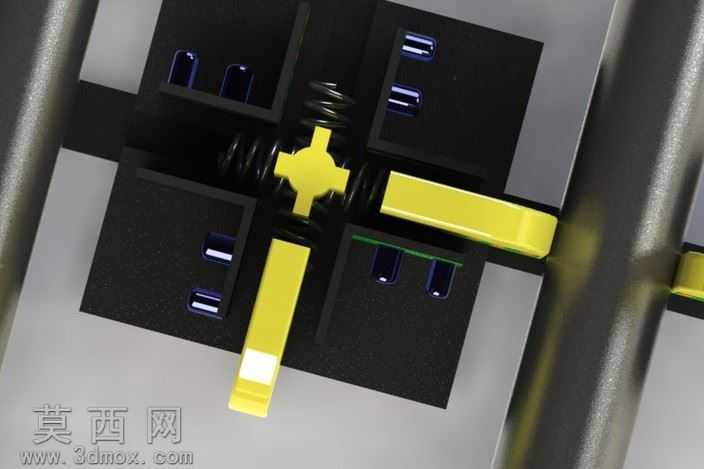

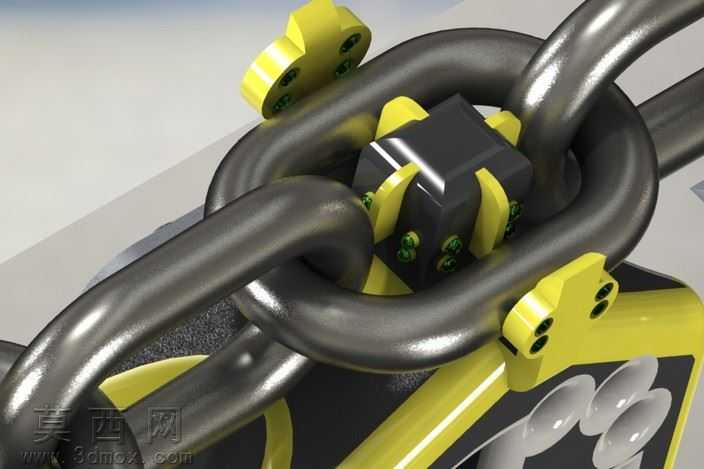

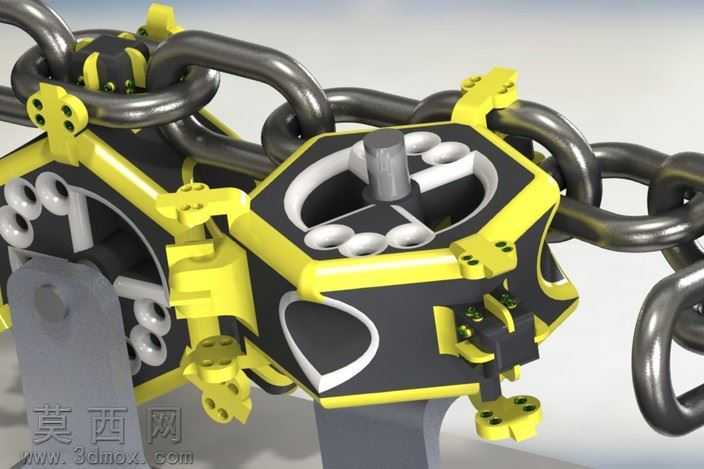

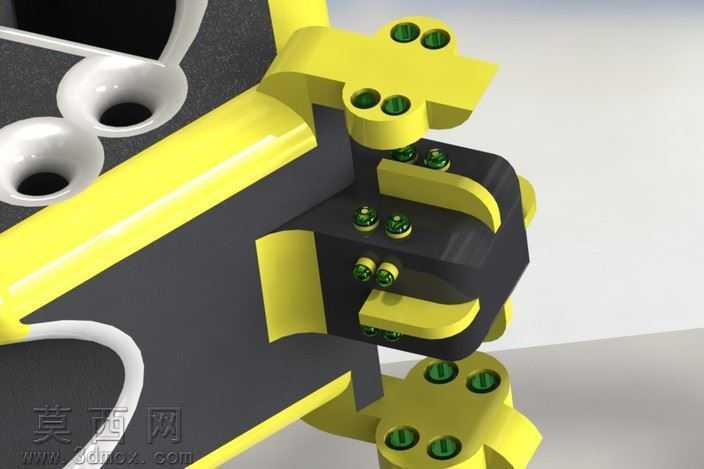

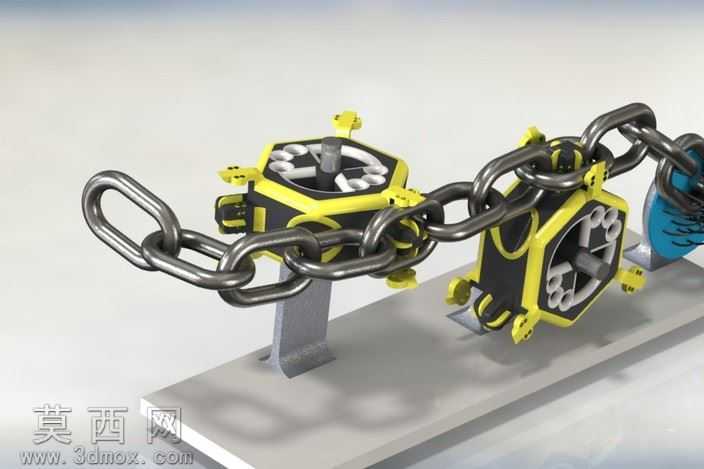

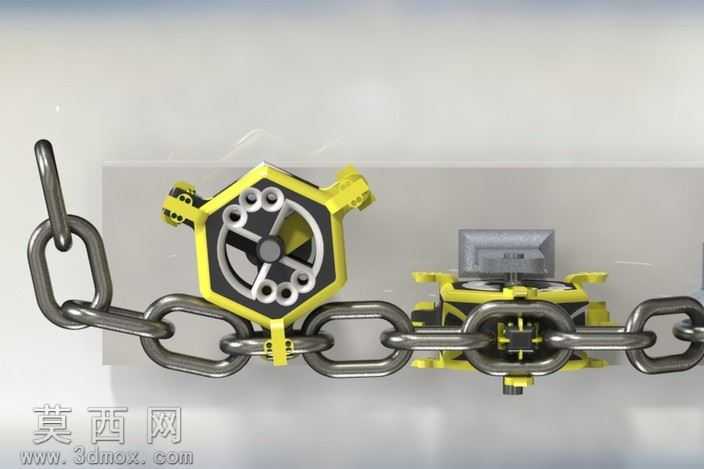

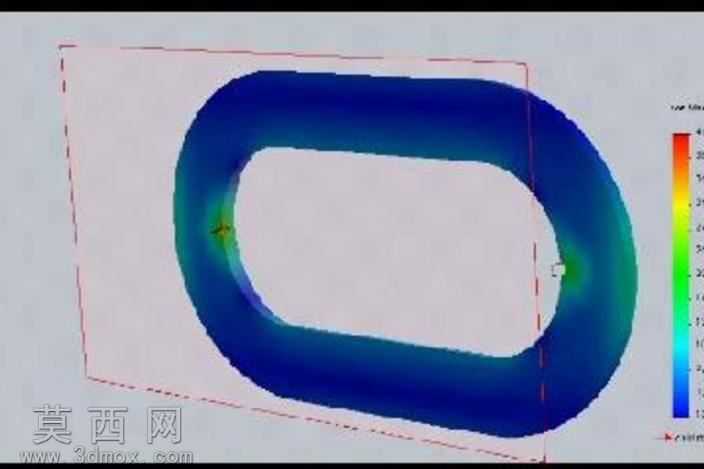

本作品为链条磨损检测装置的三维设计模型，采用SolidWorks完成全参数化建模，整体装配遵循链传动设备的实际安装工况进行布局，可直观呈现检测装置与被测链条的配合关系。建模过程中对核心检测单元做了精细化结构还原：主体采用六边形对称框架结构，四个工作面集成千分尺式检测触头，两个外侧千分尺触头用于校准外接精度基准，六个内侧检测触头分别对应链条链节的不同接触位置，所有触头的伸缩行程、安装间隙均按照微米级检测精度要求做了参数化约束，可直接导出工程图用于实物加工验证。

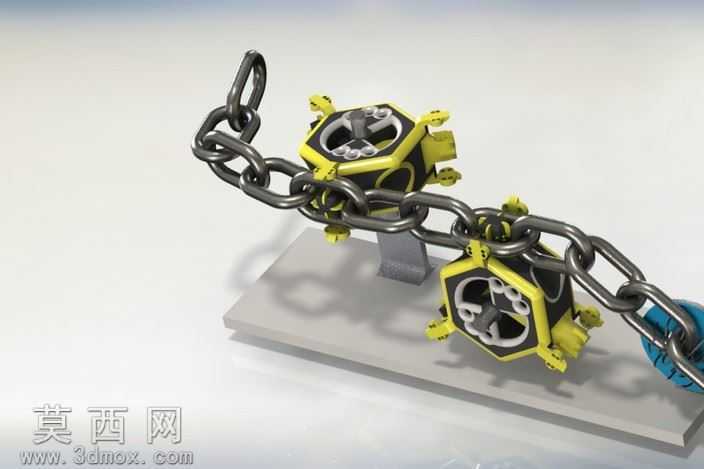

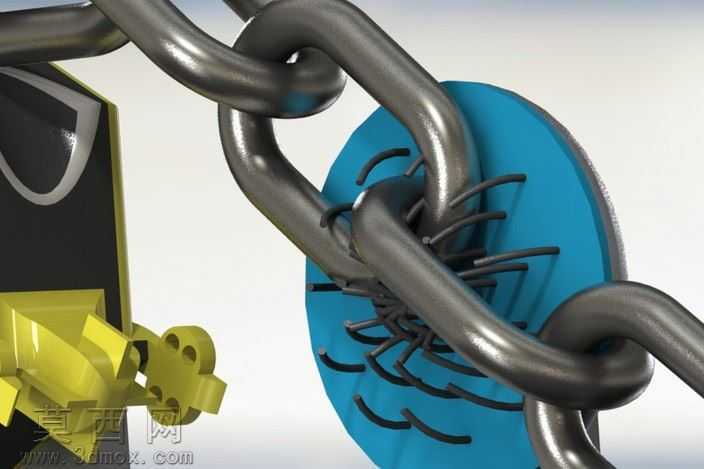

渲染环节采用工业产品写实风格，对不同部件赋予差异化材质：框架主体采用哑光工程塑料材质，还原轻量化检测设备的外壳质感；检测触头采用抛光金属材质，突出精密检测元件的加工精度；被测链条采用高反光镀铬金属材质，还原工业传动链条的表面金属光泽；安装底座采用磨砂铸铁材质，搭配固定支架的哑光金属漆面，通过光影层次区分不同部件的装配关系，渲染输出的效果图可清晰展示装置的整体布局与检测点位分布。

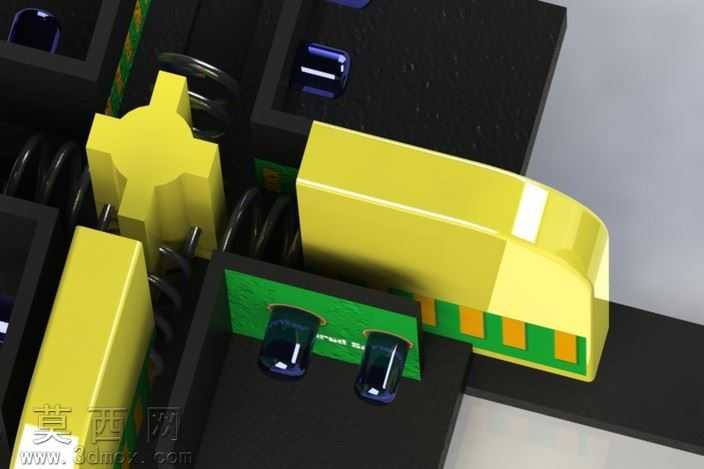

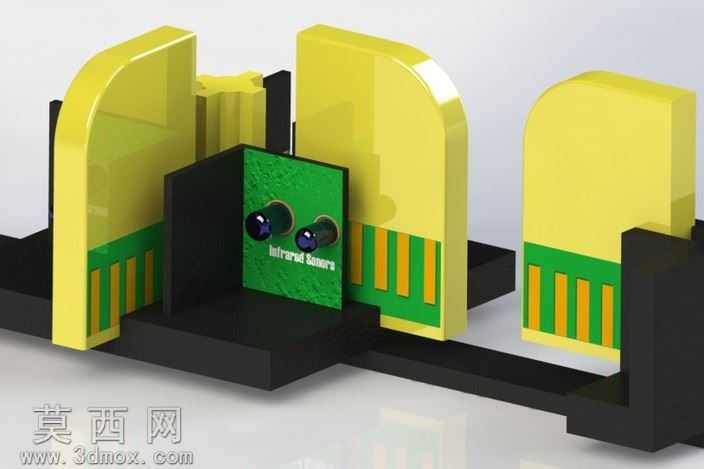

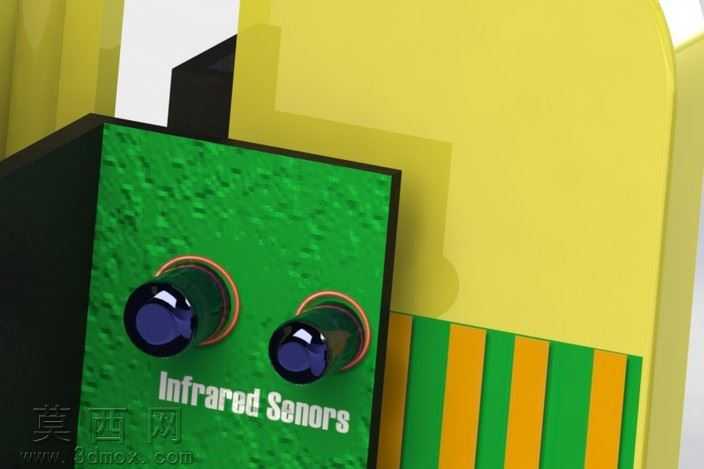

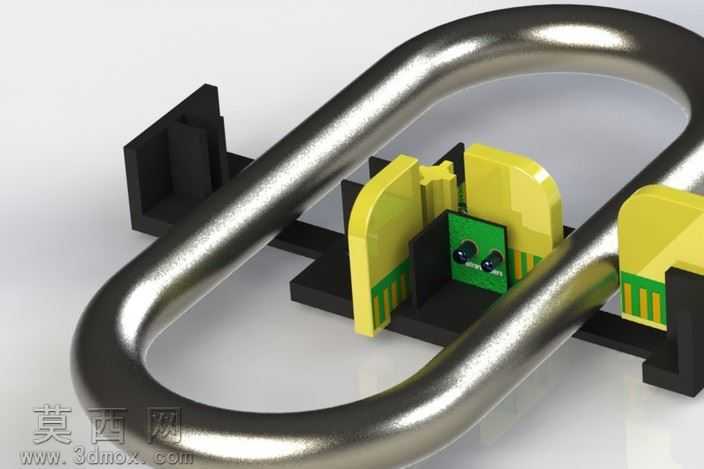

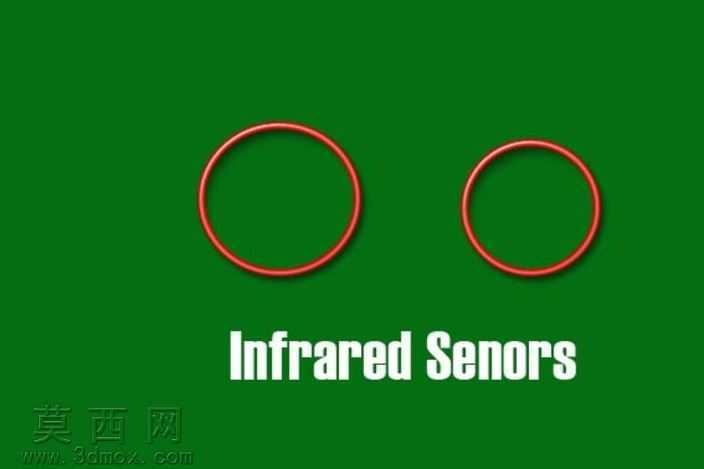

设计思路围绕工业链条磨损检测的低成本需求展开，摒弃传统激光检测、X光检测、视觉图像处理等高成本方案，采用红外传感器搭配表面反射率测量技术实现磨损检测，可同时覆盖链节磨损、表面腐蚀、制造缺陷、裂纹萌生等多种失效形式。装置可直接附加在现有链传动设备上，无需改动原有传动结构，检测触头连接单片机控制单元，可实时采集链节尺寸变化数据，额外附加的红外发射与接收模块可检测链节表面变形、腐蚀缺陷，两组垂直布置的六边形检测结构可实现全方向无死角检测，避免漏检，有效预防链条断裂引发的设备事故。模型完整还原了所有结构细节，未包含配套电控元器件，可作为链传动状态监测设备开发的结构参考原型。
