电脑CPU散热用方形轴流风扇结构设计

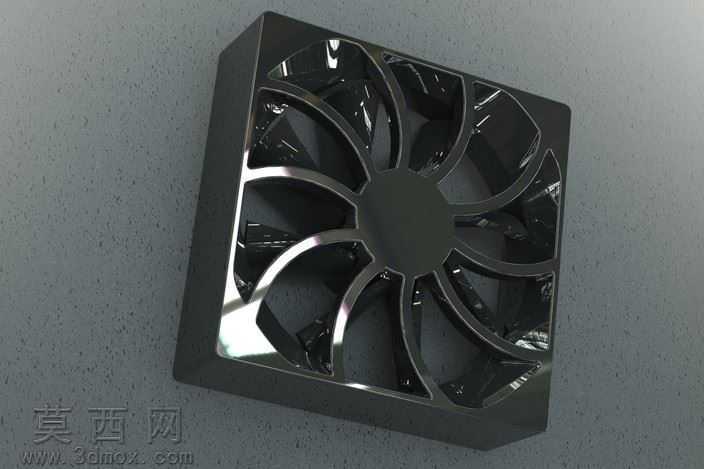

本作品为电脑CPU散热场景设计的方形轴流风扇三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以标准120mm方形散热风扇的安装尺寸为基准，绘制外框的闭合草图，通过拉伸凸台生成外框主体结构，外框边角做小圆角过渡处理，既避免安装时的锐边磕碰，也能优化边角处的气流流通状态，外框内侧预留扇叶转动的安全间隙，同时在框体四角设计符合行业通用标准的安装孔位，孔位做沉头处理适配常规自攻螺丝安装。扇叶部分采用十一片后掠式弧形叶片设计，建模时先绘制单叶片的翼型截面轮廓，通过沿中心轮毂的圆周阵列生成全部叶片，叶片根部与中心轮毂做平滑过渡圆角，降低转动时的应力集中风险，轮毂中心预留轴孔与电机安装位，匹配常规直流无刷散热电机的装配尺寸。渲染阶段赋予模型高光亮面黑色塑料材质，模拟PC材质扇叶与外框的真实质感，调整材质的反射参数与粗糙度，还原亮面塑料在光照下的通透反光效果，场景采用柔和的漫反射光照，搭配浅灰色哑光地面背景，清晰呈现风扇的整体轮廓与叶片曲面细节。设计过程中重点考量风冷散热的气流效率，后掠式叶片能够在转动时降低风切噪音，同时提升轴向的风压输出，十一片叶片的布局平衡了风量与转动稳定性，外框的方形结构能够紧密贴合CPU散热鳍片的安装面，减少气流旁通损失，整体结构完全匹配台式电脑CPU风冷散热器的装配需求，可直接用于散热结构的装配验证、产品外观展示或者相关教学演示场景，模型的各部件均为独立可编辑的特征结构，支持后续根据不同的安装尺寸、性能需求调整叶片角度、外框厚度、轮毂直径等参数，适配不同功耗CPU的散热方案开发。
