可调式机床工装倾斜角度定位板

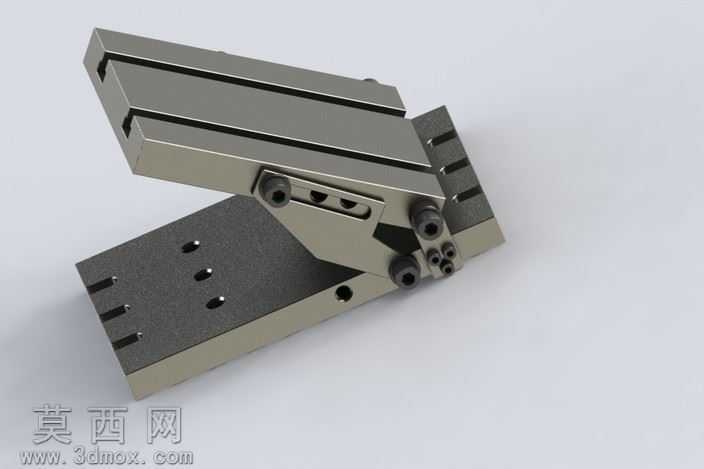

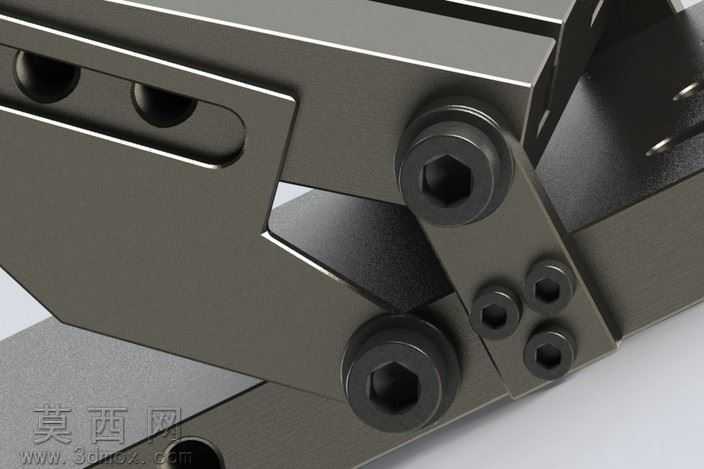

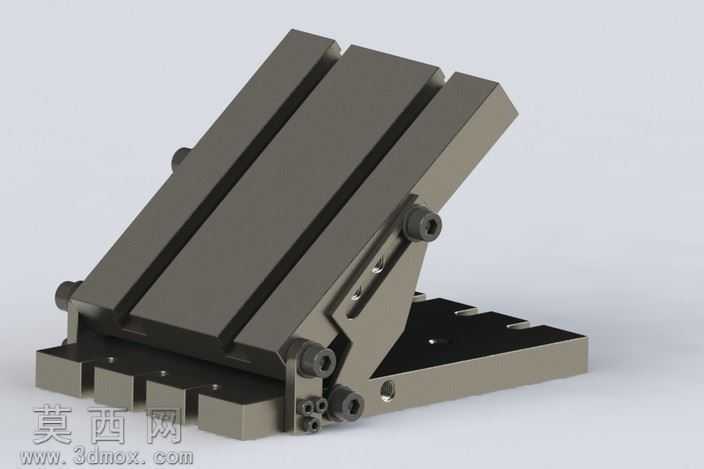

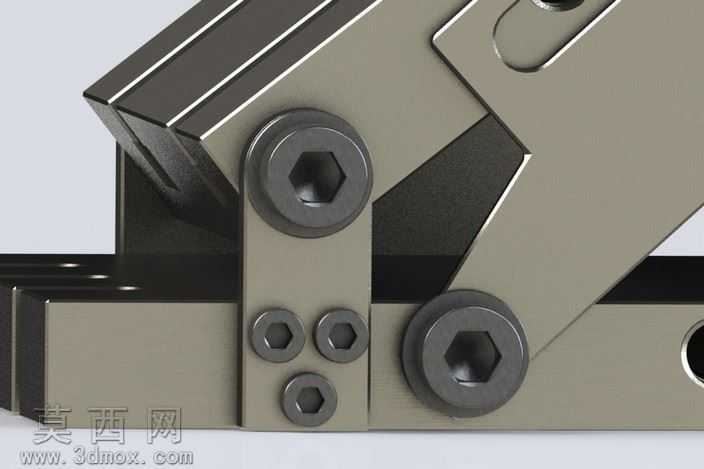

本作品为机床加工用可调倾斜角度定位工装板，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、螺纹孔位、调节结构的运动行程都做了精准的参数约束，确保模型可直接导出工程图用于实际生产加工。模型整体采用自底向上的装配建模逻辑，先分别完成底座支撑件、倾斜工作台面、角度调节锁紧组件、侧边定位挡块、紧固螺栓组等单个零件的建模，每个零件都添加了对应的材质属性，其中主体结构件赋予调质45号钢的金属材质，表面做发黑处理的哑光金属质感渲染，锁紧螺栓等标准件赋予镀锌亮面金属材质，渲染阶段采用工作室均匀布光，清晰呈现零件的棱边倒角、安装槽位、刻度标识等细节，还原真实工装的金属质感与加工细节。结构设计上，底座采用带T型安装槽的平板结构，可直接适配机床工作台的T型螺栓实现快速固定，倾斜台面设置三条平行的T型槽用于装夹待加工工件，角度调节采用斜楔支撑配合侧边锁紧螺栓的结构，可根据加工需求在设定角度范围内连续调整台面倾斜角度，调整到位后通过多组内六角锁紧螺栓实现刚性固定，避免加工过程中出现角度偏移，支撑筋板采用三角形加强结构，在减轻整体重量的同时保证工装的整体刚性，可承受铣削、钻削加工过程中的切削载荷，不会出现结构形变。设计思路围绕机床加工中斜面工件的装夹定位需求展开，解决传统角度垫铁角度固定、适配性差的问题，通过可调式结构覆盖常见的斜面加工角度需求，所有安装孔位、槽宽尺寸都遵循通用机床附件的尺寸标准，具备良好的互换性，建模过程中对所有活动部件添加了运动配合约束，可在软件中模拟角度调节的全过程，验证调节行程内无结构干涉，锁紧状态下各贴合面完全贴合无间隙，确保工装的装夹精度与使用可靠性。
