工业传动用标准链轮结构三维设计

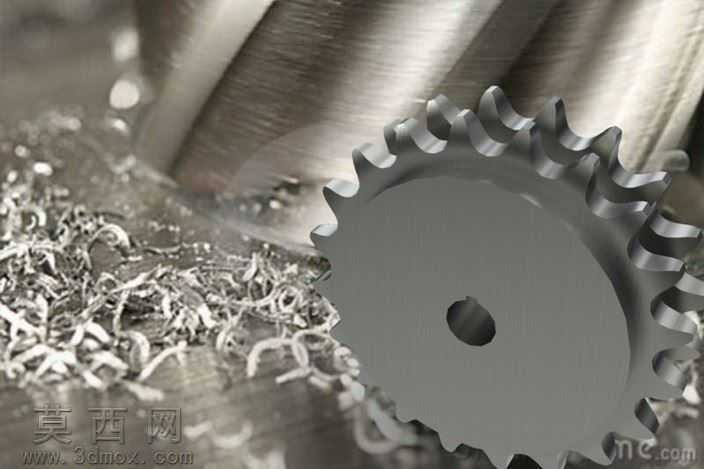

本链轮三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循机械传动链轮的设计规范，首先通过草图绘制确定链轮的分度圆、齿顶圆、齿根圆基准尺寸，以链节距、滚子直径为核心参数推导齿廓曲线，保证齿形符合啮合传动的几何要求。建模阶段先完成单片链轮的基体特征构建，通过拉伸凸台生成轮体主体结构，再采用切除拉伸的方式加工中心安装孔，保证孔位与轮体的同轴度公差符合装配要求；齿形部分通过阵列特征完成所有轮齿的均匀排布，每一个齿的齿廓弧度、齿槽深度都经过参数校验，确保与对应规格链条啮合时无卡滞、滑移问题。材质设置上模拟工业常用45号钢的金属属性，渲染阶段添加了金属切削加工的场景效果，还原链轮机加工过程中的真实质感，轮体表面设置了细腻的车削纹理，搭配金属切屑的场景元素，直观展现零件的加工工艺特性。结构设计上充分考虑链轮的实际使用需求，轮体厚度、齿宽尺寸匹配对应链条的宽度规格，中心安装孔可适配标准传动轴的装配要求，整体结构无冗余特征，既保证了传动过程中的结构强度，也兼顾了零件的轻量化设计需求。设计过程中重点区分了链轮与普通齿轮的结构差异，轮齿齿顶不做尖锐处理，齿槽轮廓适配链条滚子的圆弧外形，保证传动过程中链条滚子能顺畅嵌入齿槽，实现平稳的动力传递，避免啮合过程中出现冲击、磨损过快的问题。模型完成后经过干涉检查与装配验证，可直接用于传动机构的虚拟装配、运动仿真，也可作为机加工生产的参考模型，适配各类链传动设备的设计开发场景。
