双缸活塞曲柄连杆机构三维结构设计

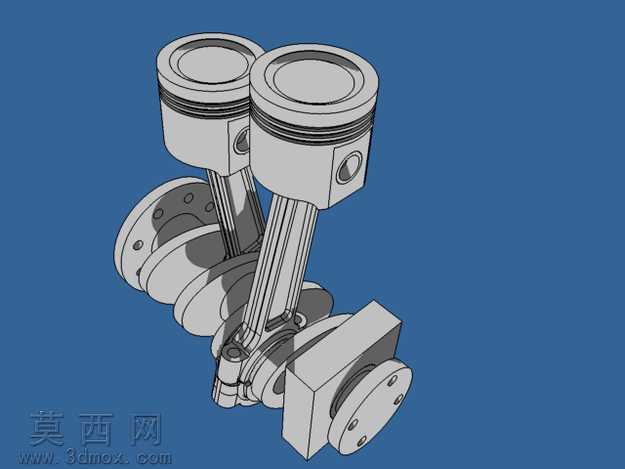

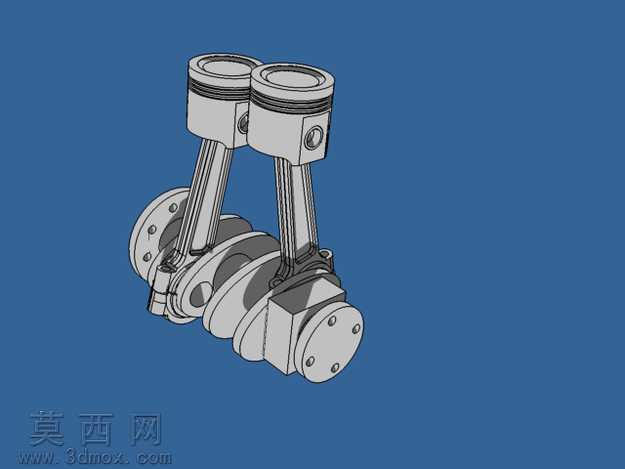

本作品为双缸动力单元活塞曲柄连杆组件的三维建模成果，建模过程严格遵循内燃机核心运动部件的真实尺寸比例与装配逻辑，完整还原了活塞组、连杆组、曲轴组三大核心模块的结构特征。建模阶段首先完成活塞本体的结构搭建，精准复刻活塞顶部的燃烧室凹面、头部的多道环槽结构、裙部的型线特征以及销座的通孔与加强筋结构，确保活塞各部位的尺寸公差符合实际工程设计要求，同时对活塞环槽的倒角、销座的过渡圆角等细节做了精细化处理，避免模型出现尖锐棱角导致的应力集中问题。随后完成连杆组件的建模，还原连杆小头的活塞销安装孔、杆身的工字型截面结构、大头的剖分式连接结构以及连杆盖的定位螺栓孔特征，保证连杆大小头的中心距、孔位同轴度等关键参数符合运动学设计要求。曲轴部分的建模完整呈现了主轴颈、连杆轴颈、曲柄臂、平衡块以及输出端法兰盘的结构，精准控制各轴颈的偏心距、曲柄夹角，确保双缸的做功相位差符合设计逻辑，同时对曲轴上的油道孔、平衡块的减重孔等细节做了还原。装配阶段严格按照实际装配关系完成各部件的约束配合，活塞与连杆小头通过活塞销实现转动配合，连杆大头与曲轴连杆轴颈实现转动配合，曲轴主轴颈与固定支座实现转动约束，完整还原整套机构的运动传递路径。渲染阶段采用金属材质赋予各部件，活塞采用铝合金哑光金属材质，曲轴与连杆采用锻钢质感的金属材质，固定支座采用铸铁质感材质，背景选用沉稳的深蓝色调突出模型主体，通过合理的光照设置展现各部件的结构轮廓与装配关系，清晰呈现活塞往复运动转化为曲轴旋转运动的结构原理，整套模型结构完整、装配关系准确，可用于动力机构的结构原理展示、运动仿真分析以及相关教学演示场景。
