汽车轮毂轮辋曲面造型设计作品

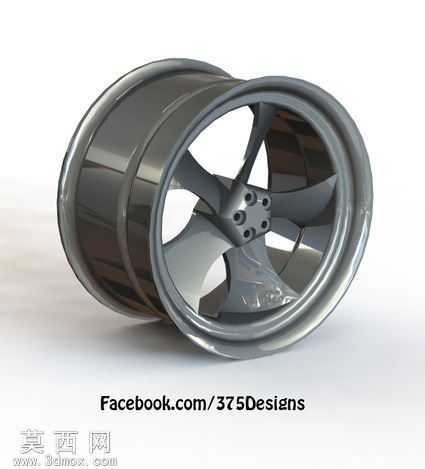

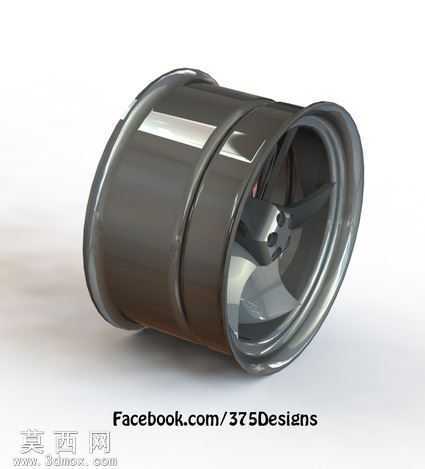

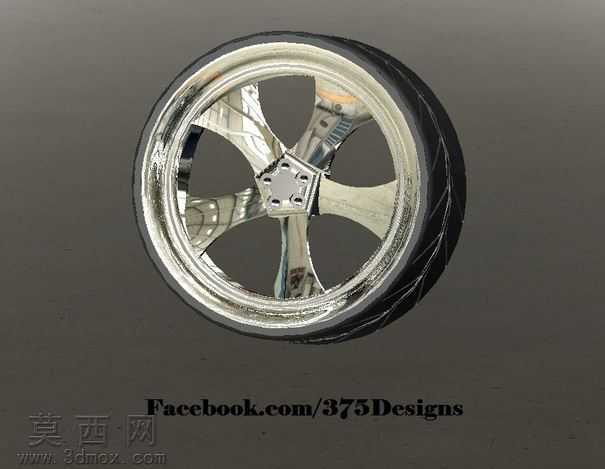

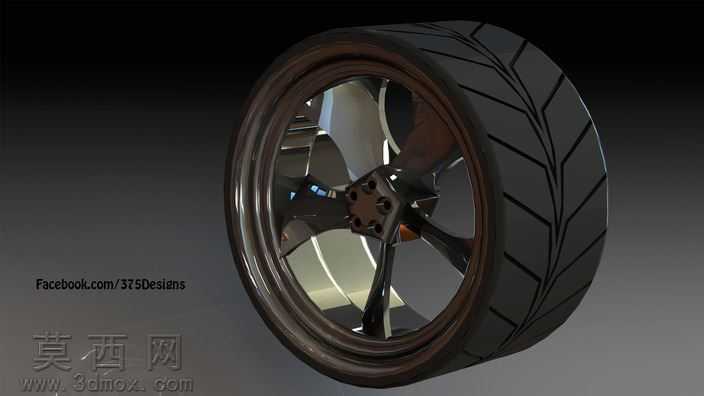

该作品为汽车轮辋及配套轮辐的一体化曲面造型设计，整体建模过程依托三维参数化设计逻辑完成，从轮辋的基础回转体轮廓搭建入手，首先确定轮辋与轮胎配合的基准直径、胎圈座角度、轮缘高度等核心装配尺寸，通过回转特征生成轮辋的基础筒体结构，再针对轮辋表面的通风减重凹槽、安装定位台阶等细节，采用曲面裁剪、加厚、圆角过渡等操作完成细节处理，保证轮辋部分既满足轮胎装配的结构精度要求，又兼顾轻量化的设计需求。轮辐部分采用五辐式流线曲面设计，建模时先绘制轮辐中心安装盘的基准草图，确定螺栓孔的分布圆直径、中心定位孔尺寸，再通过多组引导线生成单根轮辐的扫掠曲面，调整曲面的曲率变化让轮辐从中心安装盘向轮辋边缘平滑过渡，每根轮辐的曲面都做了渐变厚度处理，靠近中心安装盘的位置厚度更大以承载行驶中的冲击载荷，靠近轮辋连接端的位置适当收窄，既优化了视觉上的运动感，也合理分配了结构应力。材质与渲染环节，为模型赋予了高光亮面的金属镀铬材质，调整材质的反射率、粗糙度参数，模拟真实抛光合金轮毂的金属质感，渲染时采用柔和的影棚布光，通过多角度的光源反射突出轮辐曲面的流畅弧度与轮辋的金属光泽，同时在轮辋与轮辐的连接位置做了精细的圆角处理，避免尖锐棱角带来的应力集中问题，也让整体造型的线条过渡更加自然顺滑。整体设计围绕曲线美学展开，摒弃了传统轮毂生硬的折线结构，所有轮廓都采用连续曲率的自由曲面构建，在保证结构合理性的前提下，最大化呈现出轮毂的动感视觉效果，曲面建模过程中反复调整曲面的G2连续参数，确保相邻曲面之间的曲率平滑过渡，不会出现视觉上的折痕与凹凸瑕疵，最终呈现出兼具工业实用性与造型美感的汽车轮毂设计效果。
