对位式载货升降输送设备结构设计

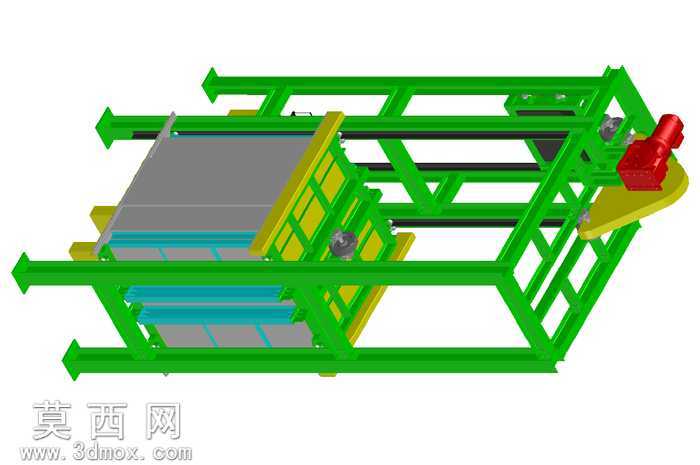

本作品为对位式载货升降输送设备的三维设计模型，建模过程严格遵循机械设计规范，先完成整体框架的基准搭建，以绿色型材框架作为主体承载结构，采用等距排布的横梁与纵梁拼接设计，保证整体结构的抗扭与承重性能，建模时对每一处型材的连接节点做了贴合实际装配的约束设置，还原真实螺栓连接的装配逻辑。在承载平台设计上，采用灰色平板作为主载货面，侧边搭配黄色防护限位结构，多层蓝色输送辊道集成在升降框架内部，可实现货物在不同高度层的水平输送与垂直升降的对位衔接，红色驱动单元布置在框架端部，通过传动结构连接辊道与升降驱动组件，建模时还原了驱动部件的安装位与传动连接关系，保证运动仿真时可实现升降与输送的联动动作。材质渲染阶段，对不同功能部件做了区分化材质设置：主体框架采用磨砂绿色工业漆材质，还原型材喷涂后的真实质感；载货平台采用哑光灰色金属板材材质，体现钢板的厚重承重属性；防护结构采用亮黄色工程警示材质，符合工业设备的安全配色规范；驱动单元采用亮红色金属漆材质，突出动力部件的视觉辨识度；输送辊道采用蓝灰色金属材质，还原辊筒的金属加工表面质感。设计思路围绕仓储对位输送的实际工况展开，针对almoxarifado（仓储）场景的特定对位需求，将升降动作与水平输送动作集成在同一框架内，省去额外的对位调整机构，设备可直接对接不同高度的仓储货架或输送线，实现货物的精准对位转运，框架的镂空设计既减轻了设备整体自重，又方便后期对内部传动部件的检修维护，各部件的建模均预留了合理的装配间隙，符合实际加工与装配的公差要求，整体结构紧凑，传动路径清晰，可直接用于同类升降输送设备的方案参考与结构优化。
