手动曲柄式教学演示分析机构装置

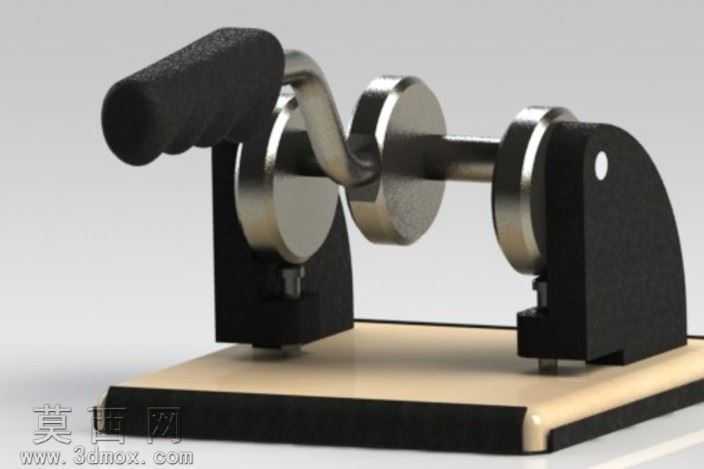

本作品为学校实训项目设计的手动曲柄式分析演示机构，采用三维建模软件完成全参数化设计，整体结构遵循机械原理课程的演示需求搭建，可直观展示曲柄传动的运动逻辑。建模阶段先完成底座的基准定位，底座采用浅米色哑光材质模拟木质实训台基座，边缘做圆角过渡处理避免尖锐棱角，底部设置黑色防滑垫结构提升放置稳定性。两侧立式支撑座采用黑色哑光工程塑料材质，支撑座上开设同轴轴承安装位，用于固定横向传动轴，保证轴系转动的同轴度，减少运动过程中的径向跳动。传动轴上装配三组金属质感圆盘构件，圆盘表面做拉丝金属材质渲染，还原钢制零件的真实质感，圆盘与轴之间采用键连接结构传递扭矩，保证转动过程无相对滑移。核心的曲柄弯折轴段做了曲面顺滑过渡处理，避免应力集中，曲柄端部安装黑色泡棉质感的握持手柄，手柄表面做细微凹凸纹理模拟防滑握把的触感，转动手柄时可带动轴系连同圆盘同步转动，清晰展示曲柄回转运动的传递过程。渲染阶段采用三点布光方案，主光源从左上方45度角投射，突出金属零件的高光轮廓与支撑座的立体感，辅助光源补全暗部细节避免阴影死黑，背景采用浅灰色纯色背景突出机构主体，地面添加微弱反射效果增强场景真实感。设计过程中重点考量了教学演示的直观性，所有运动构件无冗余遮挡，支撑座与底座的连接采用沉头螺钉结构，既保证连接强度又保持外观整洁，各零件间预留合理的装配间隙，避免运动干涉，整体装配体完全符合实际机械加工的装配逻辑，可直接用于机械原理课程的课堂演示，帮助学习者理解曲柄传动的运动特性与结构组成。
