金属长尾夹式活页装订夹结构设计

　　日常办公场景中，纸质文档的临时装订与反复翻阅需求，催生了这类无需打孔的活页夹持结构，它既可以用于零散A4文档的快速归集，也能适配少量铜版纸、覆膜单据的临时固定，在生产车间的工艺文件流转、质检记录单临时装订、办公室项目资料分类整理场景中都有广泛应用，相比需要打孔的装订夹，它不会破坏纸张完整性，拆装调整页面顺序时无需额外工具，单手即可完成开合操作。

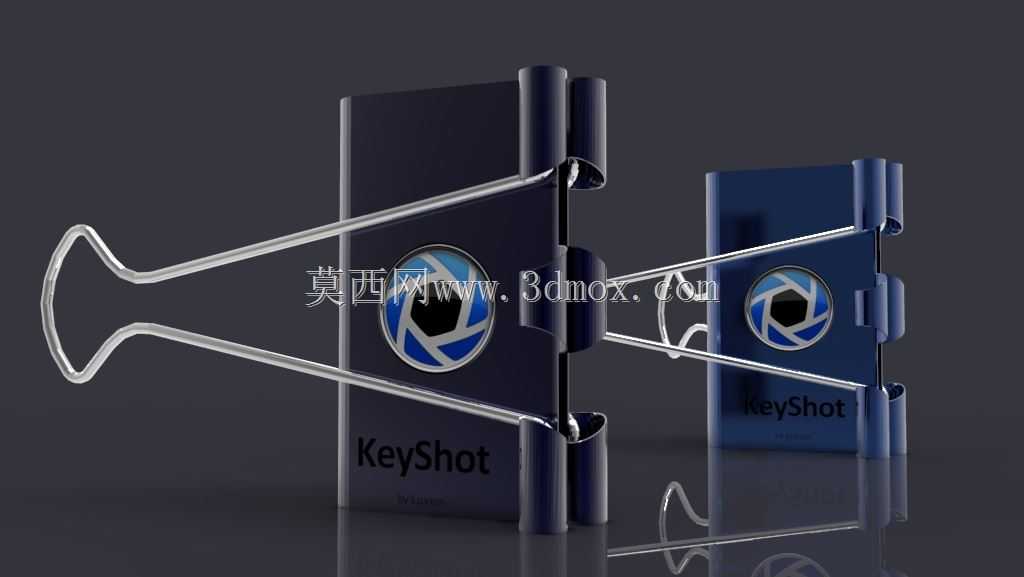

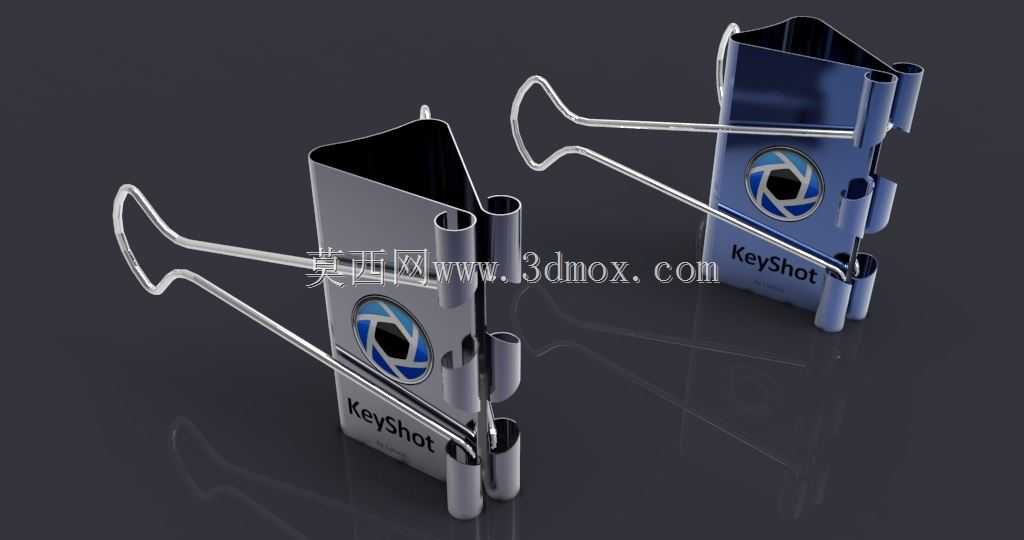

　　从结构设计逻辑来看，这款夹持结构采用对称式弹性钢丝作为施力主体，钢丝两端弯折形成握持施力臂，中段弯折形成贴合夹身的压合边，夹身采用两片对称的冲压金属片作为夹持面，金属片上下端做卷边处理，既可以作为钢丝的安装转轴，也能避免锐边划伤纸张或者操作人员手部。钢丝的弹性形变是整个结构的核心施力来源，当捏紧两端施力臂时，钢丝绕卷边转轴产生弹性变形，带动两片夹身向外张开，此时可将需要装订的纸张放入夹身开口位置，松开施力臂后，钢丝的回弹力会驱动夹身紧密压合在纸张表面，依靠夹身与纸张之间的静摩擦力实现纸张的固定，不会出现纸张松脱滑落的问题。

　　设计过程中需要重点考量几个核心参数边界：首先是夹持开口的最大开度，常规适配20-80页70gA4纸的夹持需求时，开口开度控制在8mm即可满足使用要求，开度过大会导致钢丝形变量超出弹性极限，出现永久变形无法复位的问题，开度过小则无法满足较厚文档的装订需求。其次是夹身的接触面尺寸，夹身与纸张接触的平面宽度设计为12mm，高度为50mm，足够的接触面积可以分散夹持压力，避免在纸张表面留下过深的压痕，同时也能提升夹持摩擦力，防止纸张从夹身中滑出。夹身表面做哑光喷塑处理，既可以提升金属件的防锈能力，也能增加接触面的摩擦系数，相比光滑的裸金属表面，喷塑后的夹身夹持力可以提升30%左右，同时不会因为金属氧化污染纸张表面。

　　钢丝部分采用65Mn弹簧钢材质，线径选用1.2mm，这个线径的钢丝既可以提供足够的夹持力，保证捏合操作时的手感不会过硬，长时间使用也不会出现弹力衰减的问题。钢丝两端的施力臂做圆弧收边处理，长度设计为35mm，符合人体工学的施力角度，捏合时力臂长度足够，操作人员不需要施加过大的握力即可打开夹身，即便是手部力量较小的使用者也能轻松操作。夹身的卷边转轴位置预留0.2mm的装配间隙，既可以保证钢丝转动时的顺畅度，不会出现卡滞问题，也不会因为间隙过大导致夹身晃动，影响夹持精度。

　　在实际安装适配方面，这款夹持结构不需要额外的固定基座，本身就是独立的功能件，可以直接夹持在任意厚度的纸张、薄塑料片、软质卡片边缘，也可以多个配合使用，夹持更长尺寸的工程图纸、工艺看板。相比传统的订书机装订，它不会在纸张上留下钉孔，可反复拆装使用，不会产生废弃订书钉这类尖锐废弃物，在无尘车间、食品生产车间这类对异物管控严格的场景中使用，也不会因为金属钉脱落造成产品污染风险。设计时还考虑了堆叠存放的需求，夹身外侧做平整化处理，多个同型号夹具堆叠存放时不会互相卡滞，收纳时占用空间小，也可以配合磁吸收纳条吸附在文件柜、白板侧边，取用十分方便。

　　从结构可靠性角度来看，整个夹持结构没有额外的销轴、弹簧等零散配件，所有功能都依靠一体弯折的钢丝和冲压夹身实现，装配工序简单，只需要将钢丝卡入夹身的卷边位置即可完成组装，生产过程中不良率低，使用过程中也不会出现零散配件脱落的问题，正常使用情况下反复开合次数可以达到万次以上，弹力衰减率不超过10%，完全满足日常办公和生产场景的高频使用需求。夹身的边角位置全部做倒圆角处理，圆角半径R1，没有尖锐的棱角，即便是不慎掉落或者操作时手部滑动，也不会划伤皮肤，使用安全性有足够保障。
